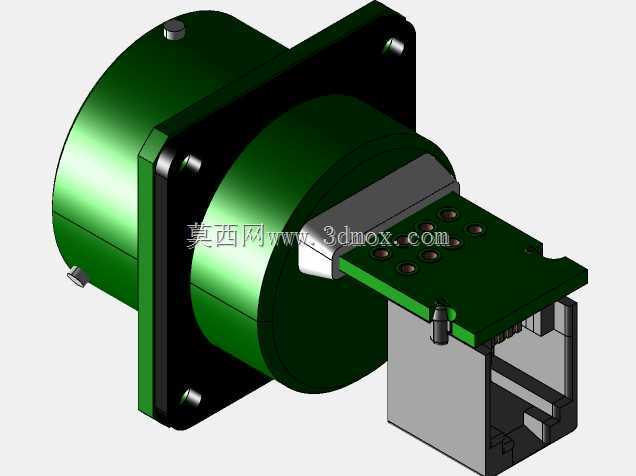

安费诺RJ11F21G圆形法兰连接器结构

这款连接器主要应用在工业通讯、轨道交通车载设备、户外工控机柜、重型机电设备的信号传输场景中，用来实现RJ11标准通讯链路的面板式固定接驳，替代传统外露式接插结构，解决设备运行过程中接口受外力拉扯松脱、粉尘水汽侵入接插端、长期震动导致接触不良的行业痛点，为设备间的低速信号传输提供稳定可靠的物理连接载体。从实际用途来看，它既可以作为设备壳体的对外通讯接口端，完成设备内部通讯模块与外部线缆的桥接，也可以用在分线盒、转接面板上，实现多组RJ11信号线路的规整化排布，尤其适合在存在机械震动、温湿度波动较大的工业现场使用，相比普通民用RJ11插座，它的结构强度更高，接插保持力更强，能够承受更频繁的插拔操作与更复杂的工况环境。在功能特性上，这款连接器采用了法兰盘前置安装的结构设计，主体外壳做了加厚的金属包覆处理，能够为内部的接插端子提供足够的机械防护，接插端采用标准RJ11引脚定义，兼容常规的水晶头接插规格，同时在接插端口外侧设计了导向定位结构，插接时可以自动对位，避免插歪导致的端子弯折损坏；尾部的腔体用来容纳内部接线端子与线路固定结构，线缆接入后可以通过尾部的锁紧结构完成固定，避免线缆拖拽直接作用在引脚焊点上，提升连接的抗拉扯性能。设计过程中，首先围绕面板安装的使用需求确定了圆形主体加方形法兰的整体构型，法兰盘上预留了对称的安装孔位，可以通过螺丝直接固定在设备面板的预留开孔上，安装后主体大部分嵌入设备壳体内部，仅露出接插端在面板外侧，既节省设备外部空间，也能让整体外观更规整；内部的端子排布严格遵循RJ11接口的标准尺寸规范，保证接插兼容性，同时在外壳与法兰的衔接位置设计了密封槽位，可以加装密封胶圈实现面板安装后的IP防护提升，外壳的圆角过渡处理既避免了安装时的锐边划伤，也能优化应力分布，减少外力撞击下的壳体开裂风险。从安装边界来看，法兰盘为方形结构，安装时需要在面板上预留对应直径的圆形过孔，法兰的四个角安装孔中心距符合常规工业连接器的安装尺寸规范，主体嵌入设备内部的深度控制在合理范围，不会占用过多设备内部的布线空间，接插端向外伸出的长度较短，插接水晶头后不会出现过长的外伸结构，减少外力碰撞导致接口损坏的概率，整体外形的圆弧过渡设计也能在安装操作时提供更好的握持手感，降低装配难度。
