落地式电气控制柜结构设计方案

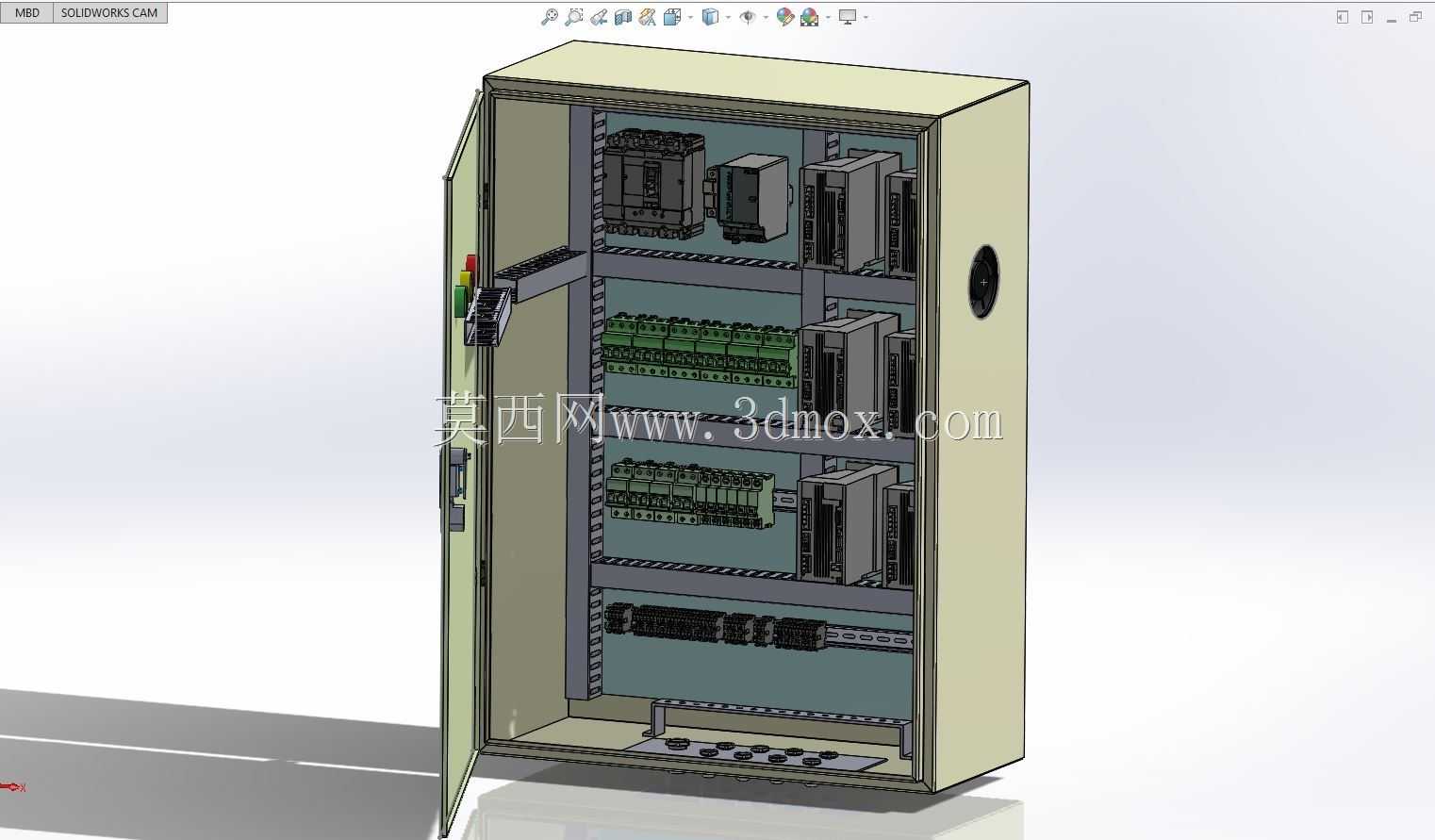

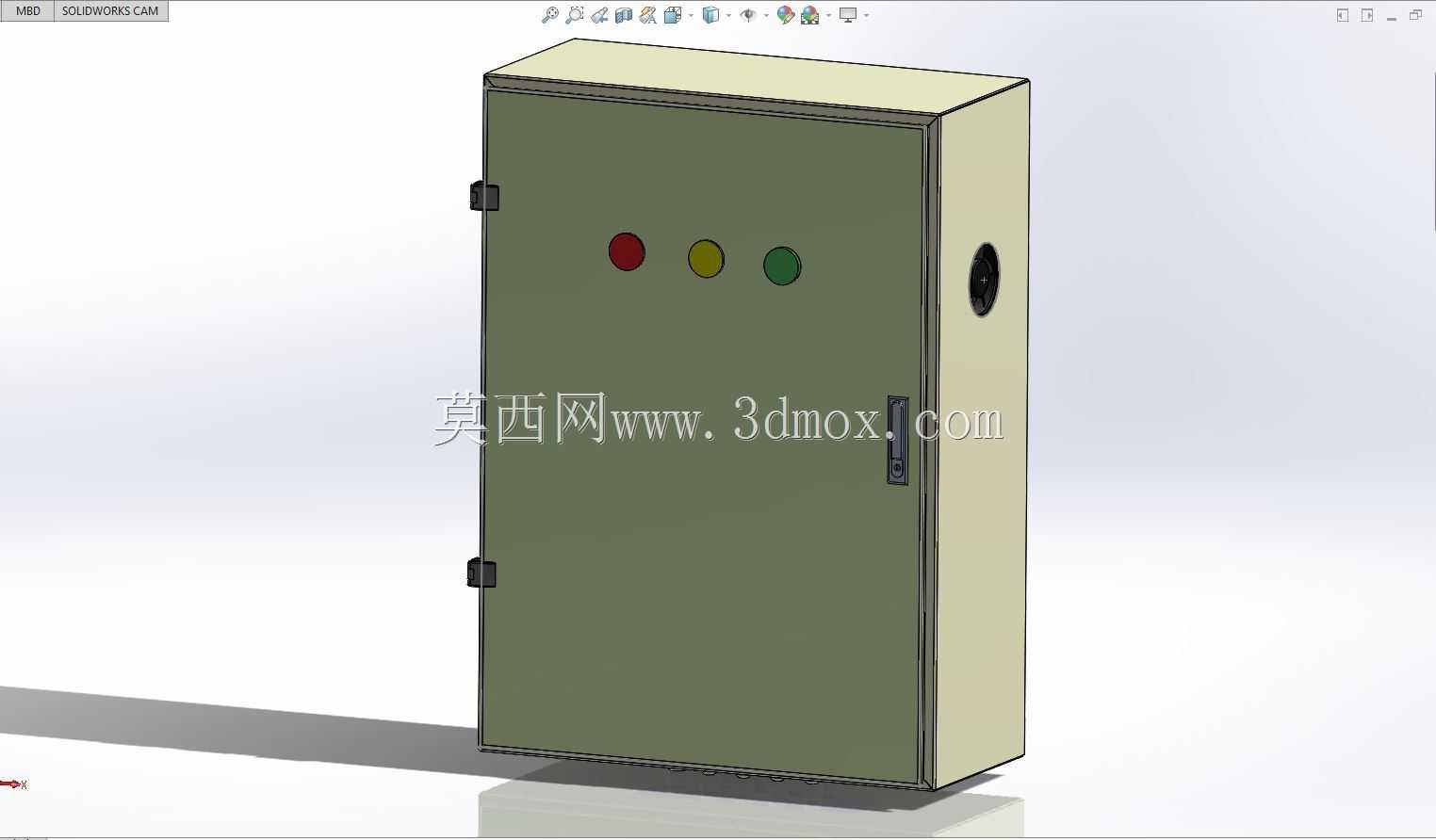

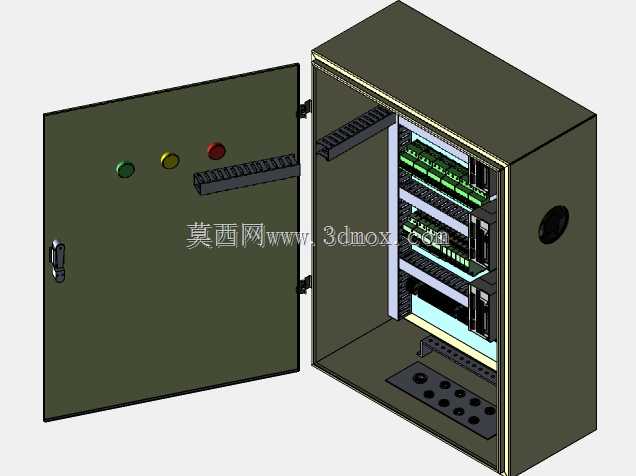

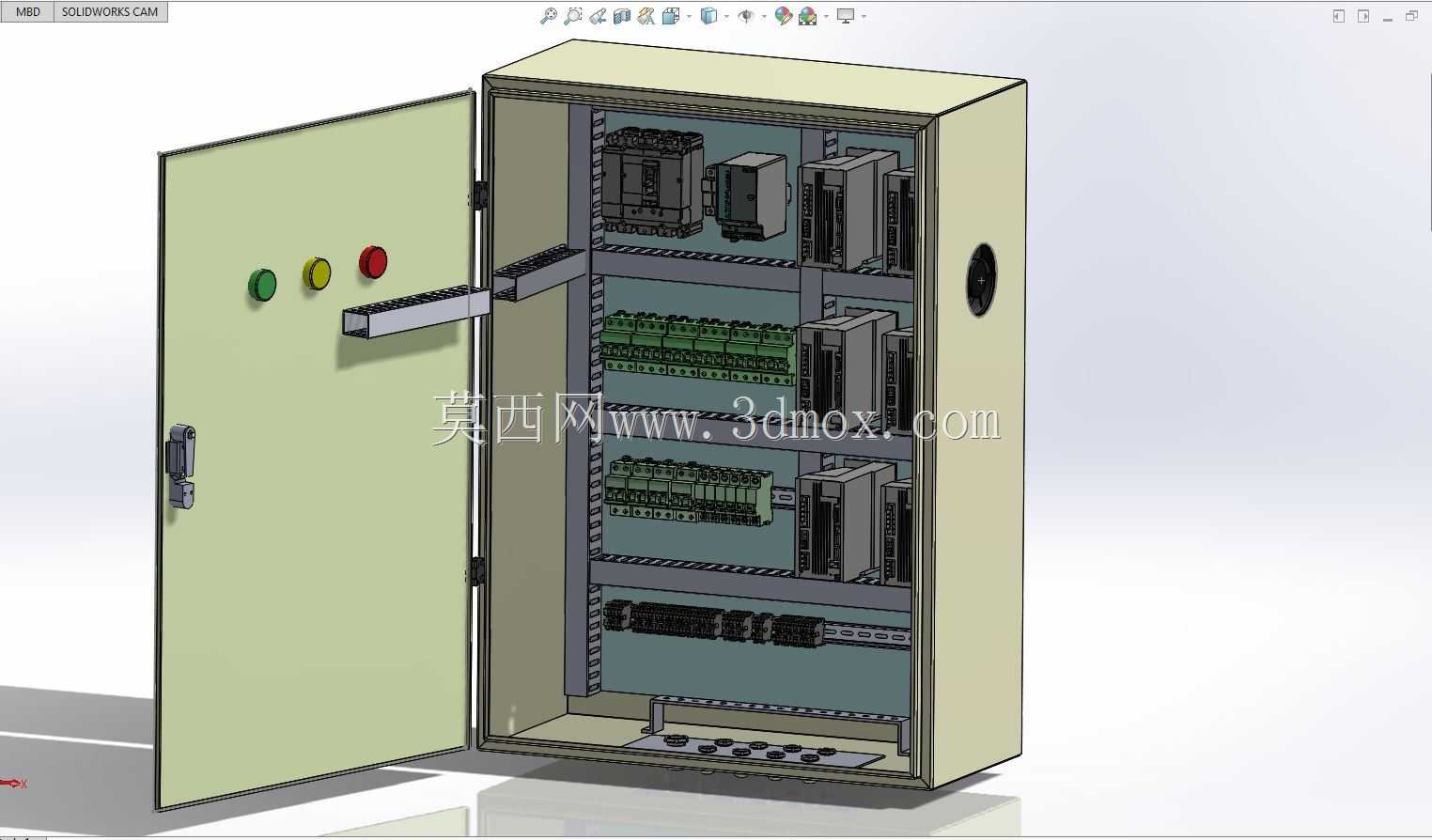

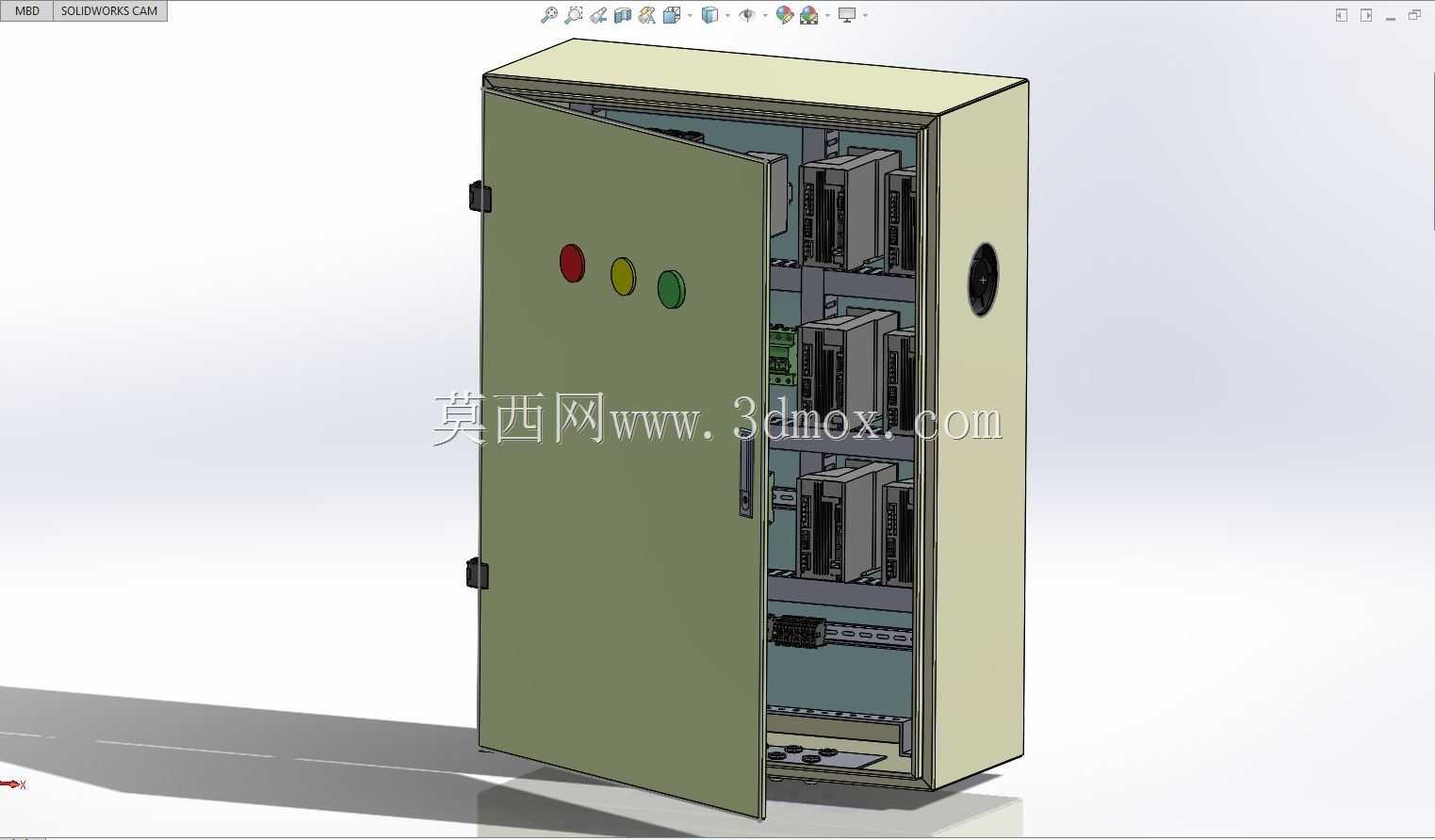

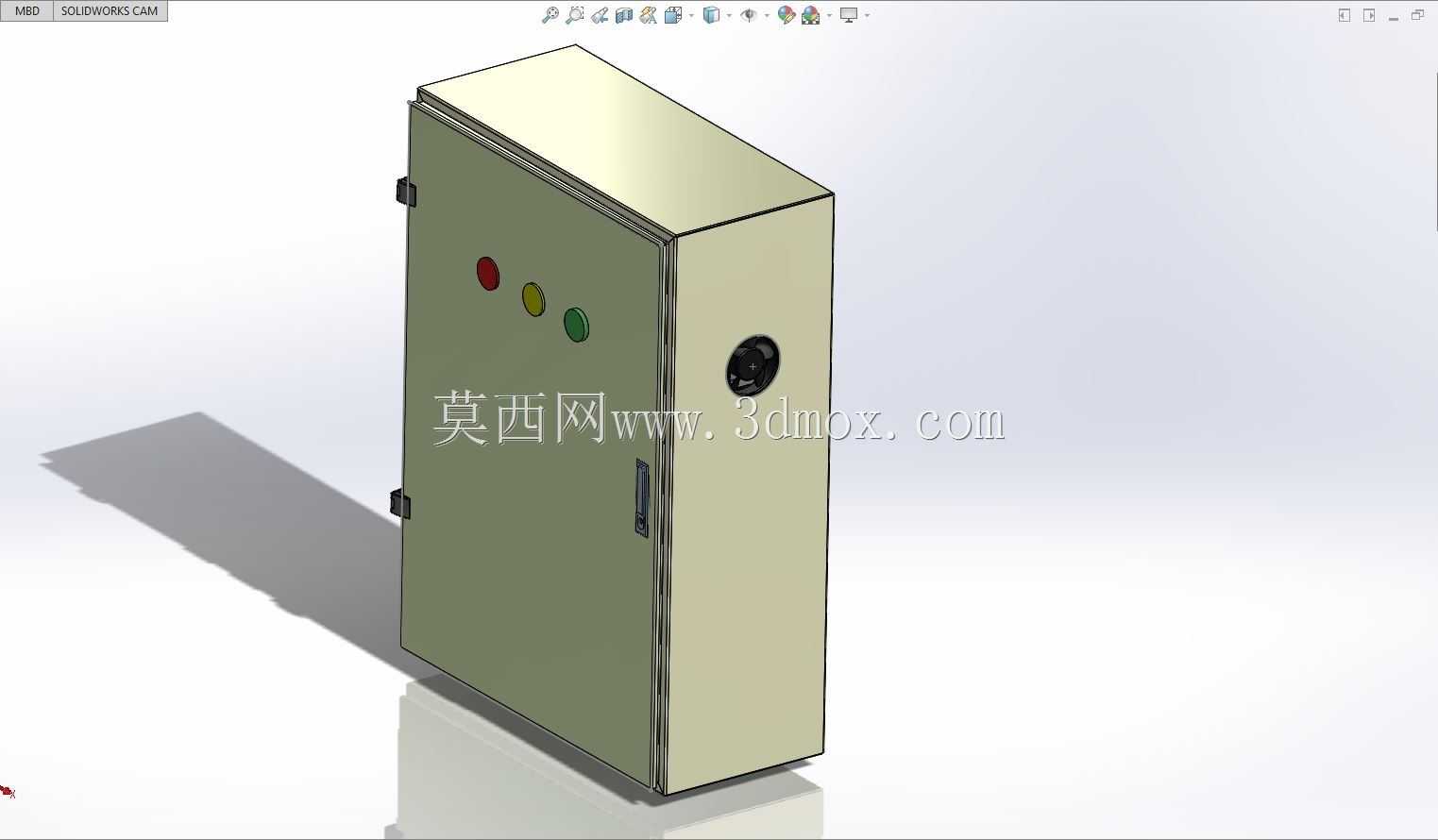

这款电气柜体主要面向工业车间配电、小型设备集群控制、楼宇动力配电等场景使用，可作为低压配电回路的承载载体，也可容纳PLC、继电器、接线端子等工控元件，实现对现场用电设备的通断控制、过载保护、信号中转等核心功能，适配工厂生产线、配套设备集成、商用建筑配电间等多种安装环境，能够在常规室内无强腐蚀、无剧烈振动的工况下长期稳定运行。柜体整体采用封闭式单开门结构，外形尺寸为1100mm×800mm×350mm，属于壁挂或落地安装的中小规格电控柜，安装时需预留至少150mm的开门操作空间，柜体侧面预留的穿线孔可适配不同规格的电缆格兰头，方便进出线的排布与密封处理，底部预留的安装孔位可直接配合膨胀螺栓固定于墙面或安装支架上，无需额外加工适配底座。在功能设计上，柜门内侧预留了按钮指示灯安装位，可直接布置启停按钮、状态指示灯等操作元件，操作人员无需打开柜门即可完成常规的设备状态查看与启停操作；柜体内部设置了多层可调节安装横梁，可根据内置元件的尺寸灵活调整层间间距，既可以安装导轨式的断路器、端子排，也可以固定层板式的工控模块、开关电源等元件，内部走线空间充裕，可沿柜体侧边的理线架规整排布强弱电线路，避免线路交叉干扰。设计过程中充分考虑了电气元件的散热需求，柜体预留的通风间隙可形成自然对流散热通道，避免内部元件长时间运行积热；柜门与柜体之间采用铰链连接，搭配锁具实现闭合后的防护锁定，可防止非专业人员随意触碰内部带电部件，同时门板与柜体的贴合处可加装密封胶条，提升整体防尘防护能力，适配多数工业现场的环境防护要求。
