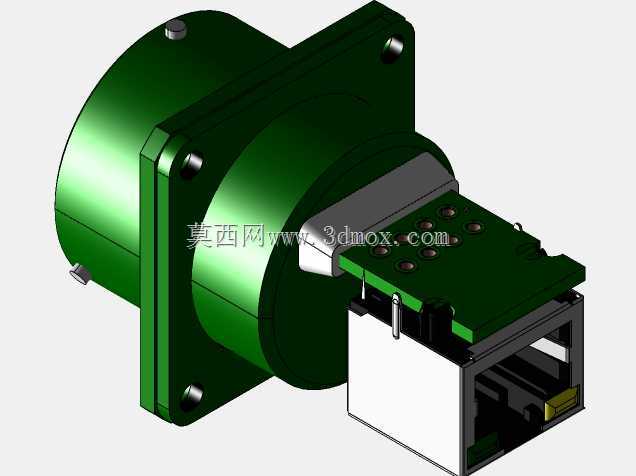

安费诺RJF2PEM1G以太网连接器结构设计

这款以太网连接器主要面向工业通讯场景设计，可广泛应用于工业自动化控制柜、轨道交通车载通讯系统、户外基站通讯设备、重型机械电控单元等对连接稳定性有严苛要求的场景，作为以太网信号传输的物理接口载体，承担着网线端与设备端的信号导通、物理固定、防护屏蔽的核心作用，能够在振动、粉尘、温变幅度较大的复杂工况下维持稳定的千兆以太网传输性能，避免普通民用网口易松脱、抗干扰能力不足的问题。从功能特性来看，该款连接器集成了RJ45标准接口的通用适配性，自带法兰安装结构可直接固定在设备壳体面板上，尾部的圆柱形腔体用于容纳网线端的屏蔽层压接结构与应力释放结构，前端的接口端设置有金属屏蔽罩，能够有效阻隔工业现场的电磁干扰，保障信号传输的完整性，接口内部的接触端子采用镀金设计，可降低长期插拔带来的接触电阻升高问题，提升反复插拔后的连接可靠性。在设计思路上，这款连接器采用了分体式装配结构，将法兰固定座、内部端子模组、屏蔽壳体、接口防护座拆分为多个独立零件分别加工，再通过卡扣与紧固件完成组装，既降低了单个零件的加工难度，也便于后期针对不同防护等级需求更换尾部的密封配件；法兰盘上的安装孔位采用对称式布局，可兼容不同方向的安装需求，安装时无需调整连接器方向即可适配设备面板的开孔布局，降低现场安装的操作难度。从安装边界来看，法兰盘为方形结构，安装时需在设备面板上开设对应尺寸的圆形过孔，法兰盘通过两个对角布置的紧固件完成锁紧固定，连接器整体突出面板外侧的圆柱形部分长度较短，不会占用过多设备外部空间，内侧的接口端深度适配标准RJ45水晶头的插入深度，预留了足够的插拔操作空间，尾部的线缆引出方向与接口方向呈垂直布局，可避免线缆弯折半径过小导致的线芯断裂问题，同时能够引导线缆沿设备内壁排布，优化设备内部的走线空间。
