PLC S7-1513电气控制柜内部结构设计

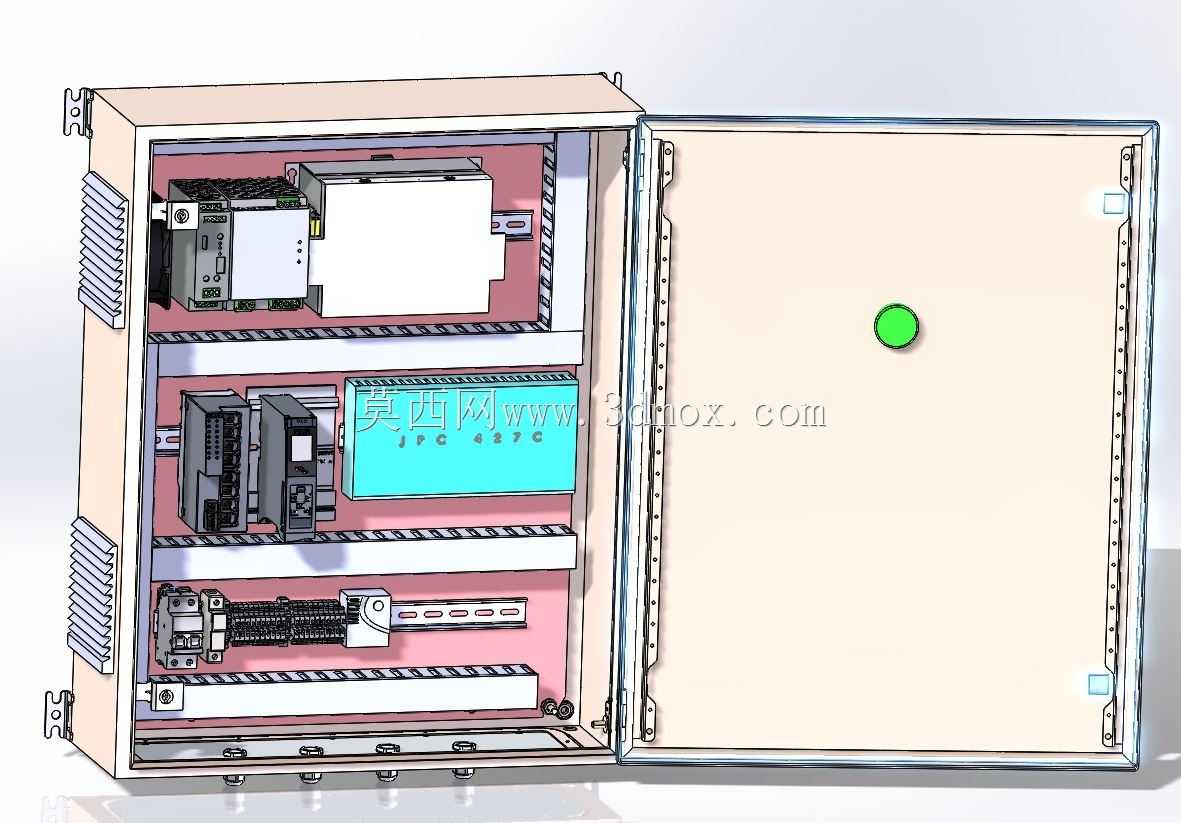

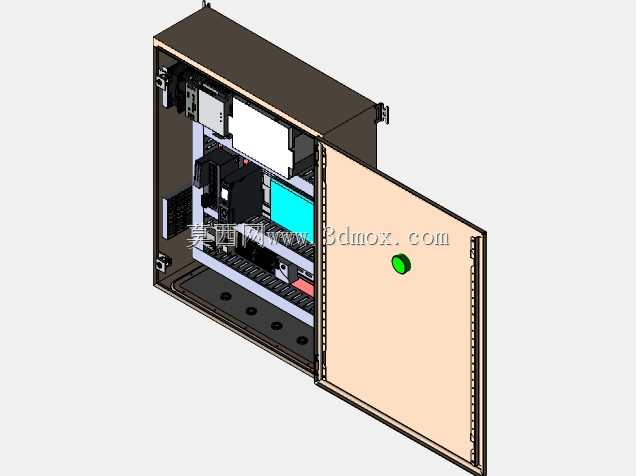

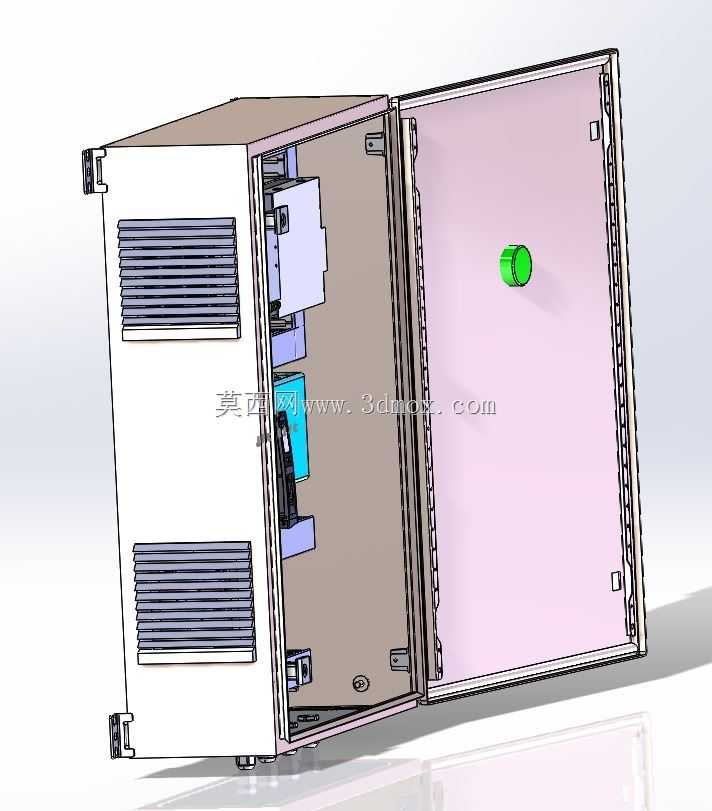

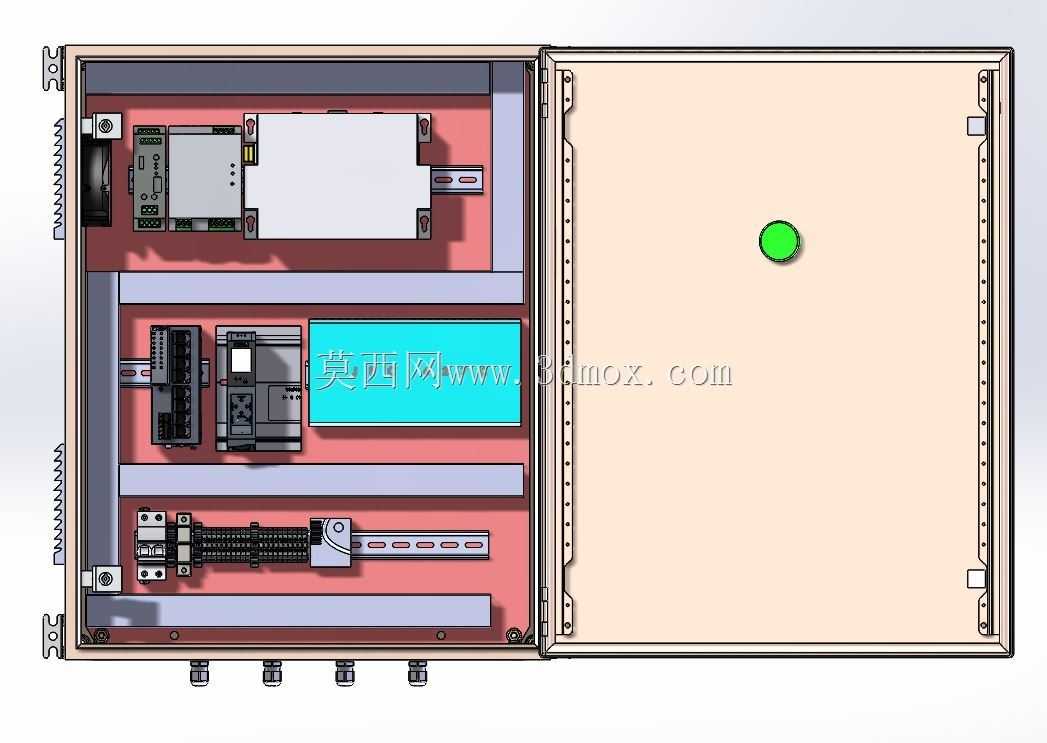

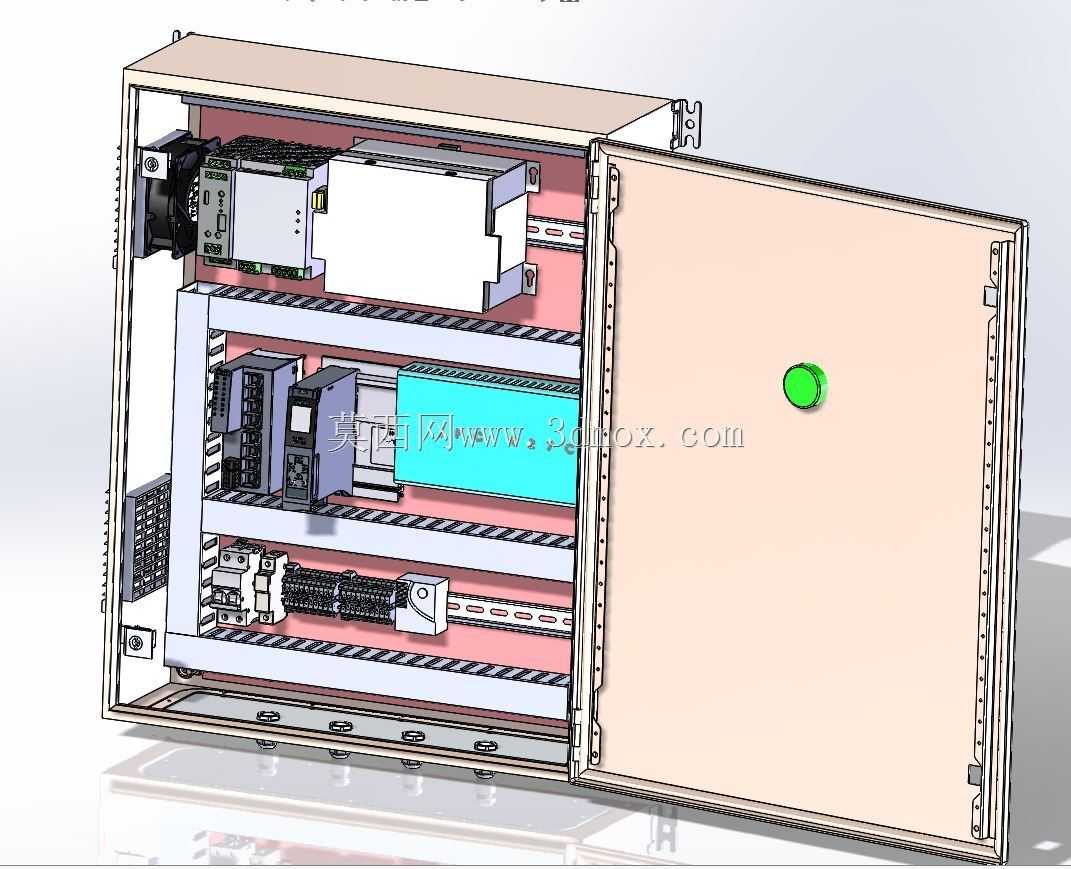

　　这款柜体的三维设计围绕工业现场电控系统的实际部署需求展开，整体外形尺寸为760mm×600mm×210mm，属于壁挂式安装的紧凑型电控柜体，适配车间墙面、设备侧方等空间有限的安装场景，安装时需预留柜门全开的操作空间，侧边预留的走线孔位可对接现场桥架与设备端线缆，无需额外扩孔即可完成常规布线作业。从内部布局来看，设计阶段充分考虑了PLC系统的散热与接线便利性，核心控制单元S7-1513布置在柜体上部的导轨安装位，避开下部进线区域的线缆干扰，电源模块、输入输出端子排、通讯模块沿垂直导轨依次排布，各模块之间预留了标准的接线操作间隙，日常维护时无需拆卸相邻模块即可完成单点接线与模块更换作业。柜门内侧未布置冗余元件，

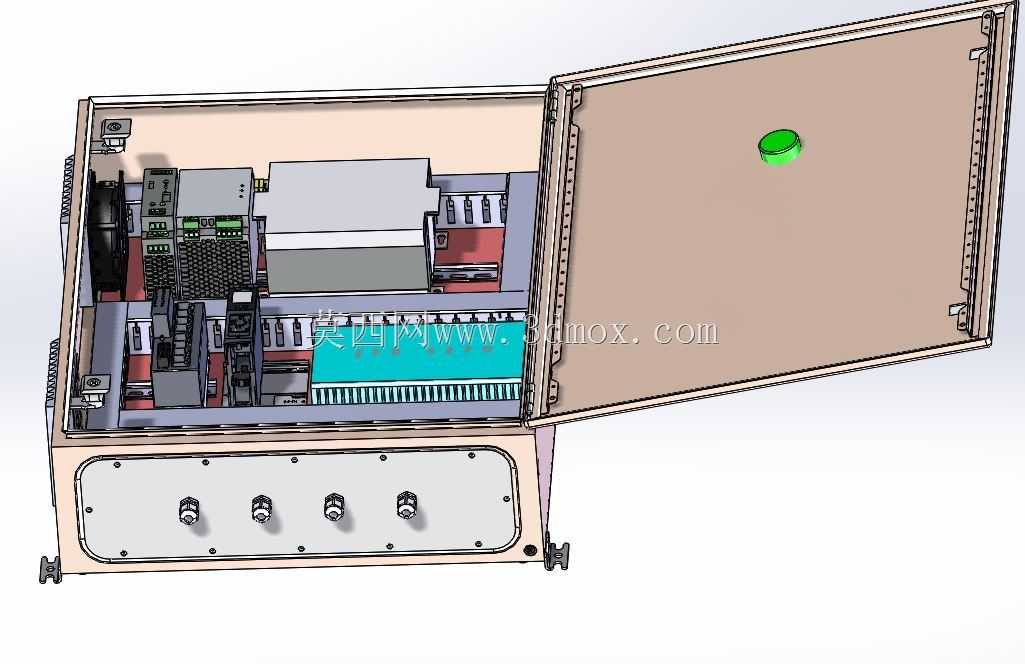

　　仅设置了状态指示灯与门锁结构，关闭柜门后可实现IP54级的基础防护，适配多粉尘、轻度潮湿的普通工业车间环境，避免现场切削液飞溅、粉尘堆积对内部电气元件造成损坏。设计过程中对内部走线槽的位置做了优化，强弱电走线槽分侧布置，减少动力线缆对PLC通讯信号的电磁干扰，柜底预留的格兰头安装位可根据现场进线数量灵活选配，无需额外切割柜体板材。这类柜体主要应用于中小型自动化设备的单机控制场景，可完成设备逻辑运算、信号采集、执行机构驱动等核心控制功能，相比大型立式电控柜，该紧凑型柜体更适合配套单机设备出厂预装，减少现场安装的二次布线工作量。内部元件的安装位全部采用标准DIN导轨设计，兼容市面主流品牌的电气元件安装，

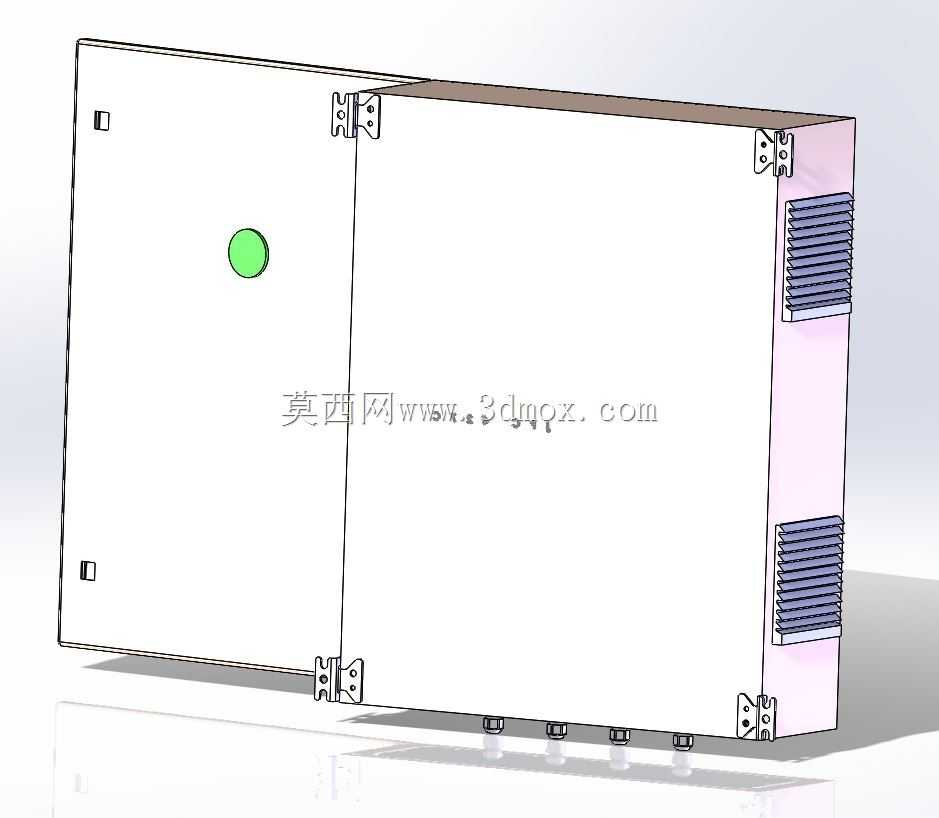

　　后续升级改造时可直接替换同规格元件，无需重新加工安装孔位。柜门的铰链采用可拆卸式结构，安装调试阶段可快速拆卸柜门，扩大内部操作空间，调试完成后装回柜门即可实现封闭防护。柜体侧壁预留的接地螺柱可直接连接车间接地网，保障设备运行时的电气安全，所有金属边缘都做了钝化处理，避免布线作业时划伤线缆绝缘层与操作人员。
