小型直插式信号继电器三维结构设计

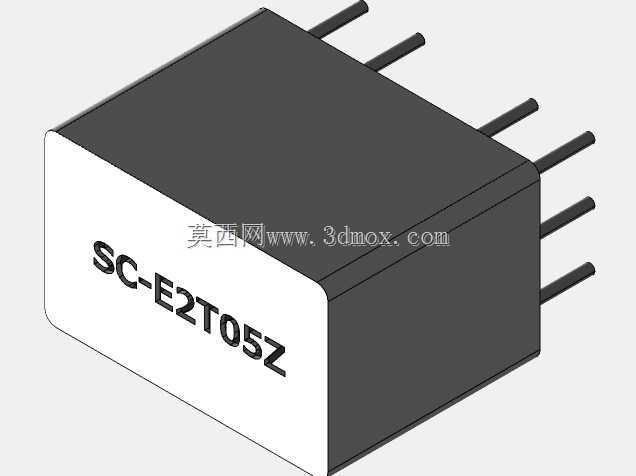

这款直插式信号继电器是工控电路、弱电控制场景中常用的电气切换元件，主要承担小功率信号回路的通断控制、弱电与强电回路的电气隔离、多路信号的逻辑切换功能，常见于工业控制板卡、智能家居控制模块、小型自动化设备的信号采集板、车载低压控制回路中，能够在低电压控制信号的驱动下，实现对后端负载回路的可靠通断，避免控制端直接接入负载回路带来的干扰、过载风险。从设计思路来看，这款继电器采用了经典的塑封直插结构，整体为方正的立方体塑壳封装，外壳采用阻燃工程塑料注塑成型，能够为内部的电磁线圈、衔铁、触点组件提供可靠的物理防护，同时隔绝外界粉尘、潮气对内部精密触点的侵蚀，提升元件在复杂工控环境下的运行稳定性。引脚采用单侧双排直插布局，六根金属引脚平行伸出壳体同一侧，引脚间距符合常规PCB板载元件的通用安装规范，能够直接匹配标准PCB焊盘的开孔布局，既可以通过波峰焊实现批量自动化焊接，也支持手工焊接装配，适配小批量打样、批量量产的不同生产需求。在外形尺寸与安装边界上，这款继电器的壳体长宽高比例紧凑，整体占用PCB板面空间较小，引脚伸出长度经过优化设计，既保证焊接时焊锡能够充分浸润引脚形成可靠焊点，又不会因为引脚过长导致焊接后多余引脚伸出PCB背面过多，影响板卡背面的元件布局与绝缘安全。壳体表面预留了清晰的型号标识区域，生产时可通过丝印标注型号、引脚定义、线圈电压等关键参数，方便装配、检修过程中快速识别元件参数，避免错装。功能特性上，这款塑封继电器的内部采用电磁吸合结构，线圈通电后产生磁场驱动衔铁动作，带动触点完成通断切换，触点采用抗氧化合金材质，能够在额定负载下实现长期稳定的通断操作，减少触点氧化、拉弧带来的接触不良问题；塑壳的密封设计能够一定程度上降低触点动作时产生的轻微声响外传，同时避免外界异物进入壳体内部卡滞衔铁，提升元件的运行可靠性。在实际应用中，这类小型信号继电器通常布置在PCB板上的控制回路区域，周边会预留对应的线圈驱动电路、触点保护电路的安装空间，设计时已经考虑到与周边贴片电阻、电容、二极管等元件的安全间距，避免继电器工作时的微弱电磁辐射对周边高精度信号元件产生干扰，同时壳体的耐高温特性能够适配波峰焊、回流焊过程中的短时高温环境，不会出现壳体变形、引脚移位的问题，保障批量焊接的良率。
