小型偏心轴振动电机结构设计

这款小型振动驱动元件，是面向消费电子、便携穿戴设备、小型按摩器具、精密振动反馈场景开发的动力执行部件，核心作用是将电能转化为高频往复振动力，为终端设备提供触觉反馈、振动提醒、微幅振动驱动的功能支撑。在实际应用场景中，这类元件广泛搭载在智能手机、智能手环、便携美容仪、小型手持按摩设备、游戏手柄的触觉反馈模块中，替代传统的蜂鸣提醒，通过不同频率、不同振幅的振动输出，实现来电提醒、操作触感反馈、局部振动按摩、精密物料微幅输送等多元功能，是小型消费电子与便携设备中不可或缺的微动力部件。

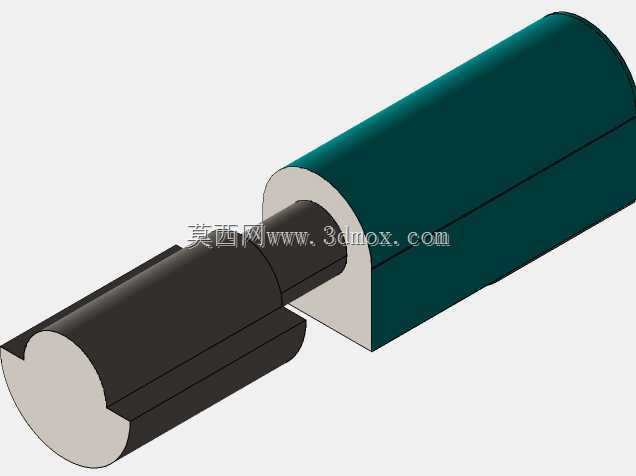

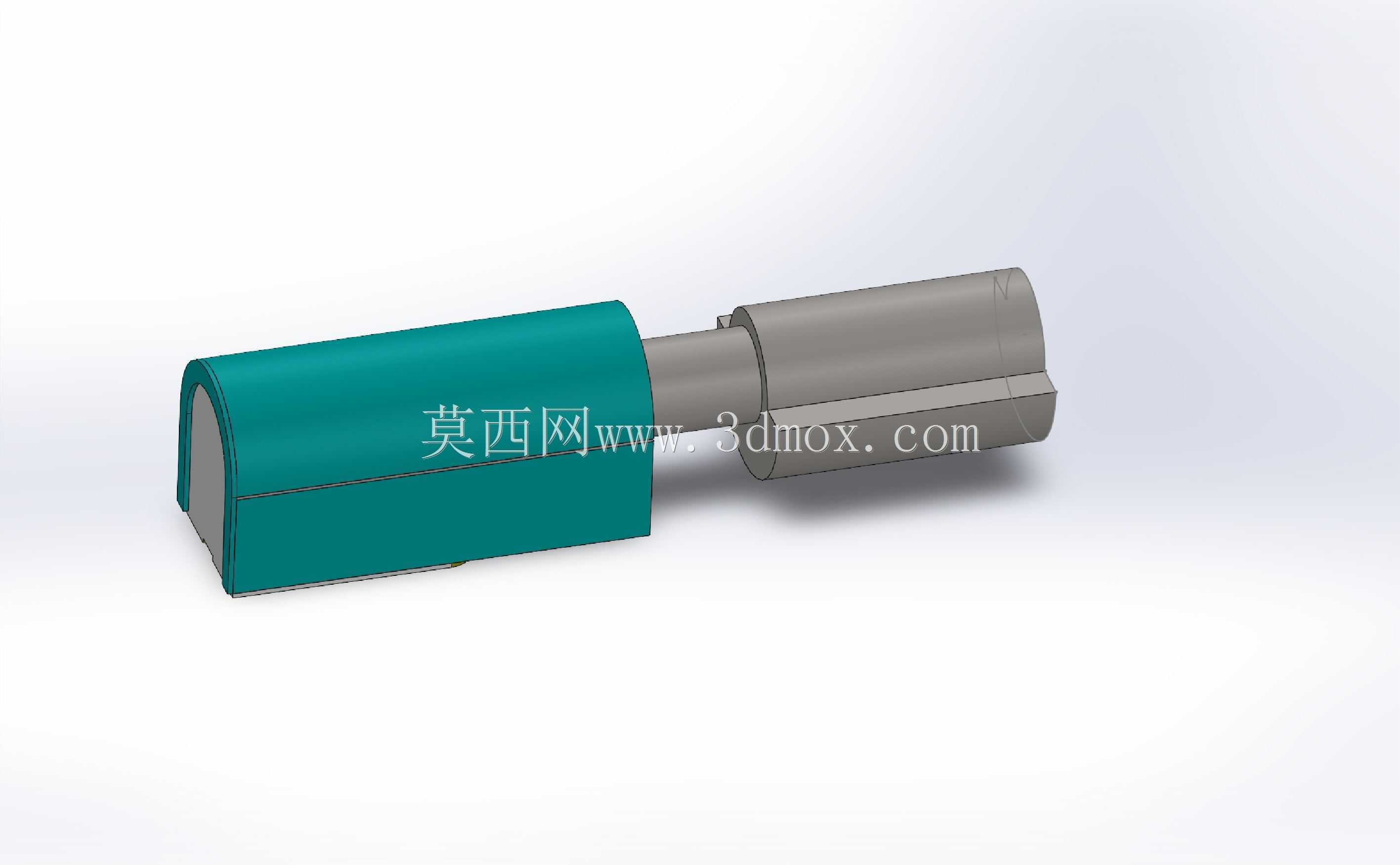

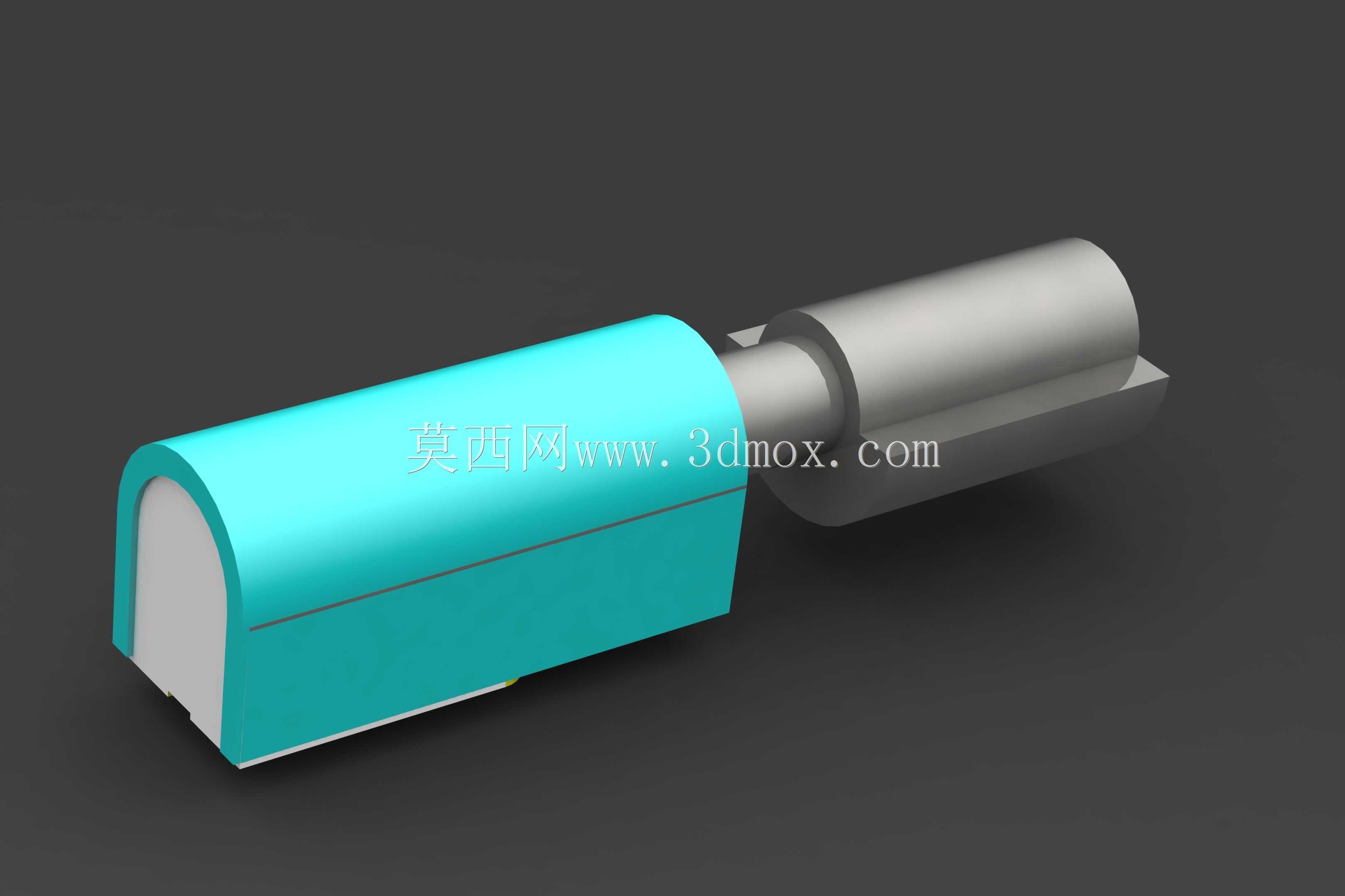

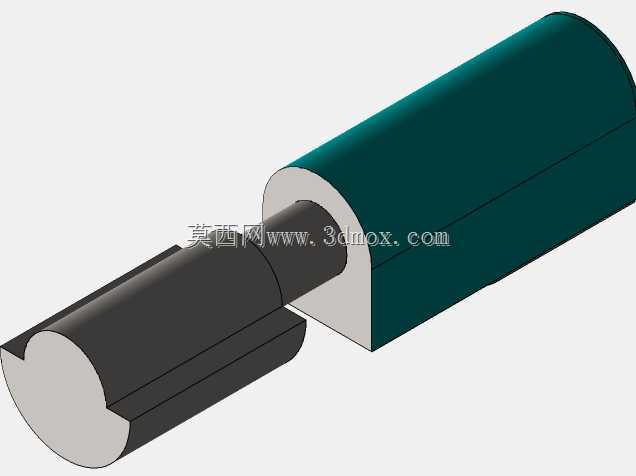

从功能特性来看，这款振动元件采用偏心块外置的轴伸结构设计，电机主体为密封式圆柱端壳结构，输出轴端固定半圆柱偏心配重块，当电机转子带动偏心块高速旋转时，偏心质量产生的离心力会形成周期性的径向激振力，通过电机外壳将振动传递到安装基体上，可通过调整输入电压改变转速，进而调整振动频率与激振力大小，适配不同场景下的振动强度需求。外壳采用半包覆式绝缘壳体设计，既可以保护内部绕组与换向结构，避免装配过程中磕碰损伤内部元件，也能起到绝缘防护作用，适配消费电子的安规要求，壳体的平直安装面可以直接贴合在设备内部的安装工位上，不需要额外加装复杂的固定支架。

在设计思路上，这款元件优先考虑了小型化设备的空间适配需求，整体采用轴向直列布局，电机主体与偏心轴沿同一轴线排布，最大限度压缩径向占用空间，偏心块采用半圆柱切削结构，在保证足够偏心质量的前提下，尽可能缩小旋转外径，避免转动过程中与设备内部其他元器件发生干涉。壳体的端盖采用圆弧过渡设计，既可以减少装配时的棱角刮擦，也能优化内部绕组的排布空间，提升内部空间利用率。出线端采用平直端面设计，方便供电导线的焊接与走线固定，避免导线弯折损伤。

从安装边界来看，这款元件的主体壳体为类方型带圆弧端的结构，安装时仅需要预留与主体长宽尺寸匹配的平直安装位，偏心轴旋转区域需要预留对应直径的圆形避让空间，轴向总长度覆盖电机主体与偏心块的整体尺寸，安装时可通过壳体背面的粘接或者卡扣固定，不需要复杂的紧固件连接，适配消费电子产线的快速装配需求。整体重量较轻，工作时自身振动不会对设备内其他精密元件造成额外的冲击影响，振动传递路径直接，能在低功耗下输出足够的振感反馈，适配便携设备的低功耗续航要求。
