2.42英寸OLED显示模组结构设计

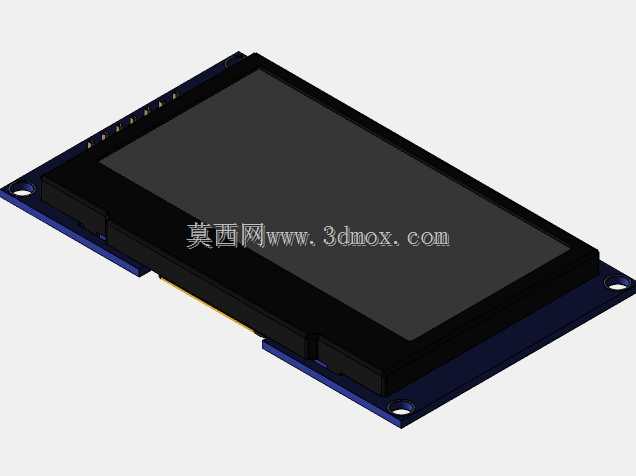

　　这款2.42英寸OLED显示模组的结构设计，充分考虑了嵌入式开发场景下的安装适配需求，整体采用板载集成式布局，将显示面板、驱动电路与接口引脚整合在同一块PCB基板上，省去了额外排线连接的冗余结构，能直接适配多数小型智能硬件的主控板安装位。从实际应用场景来看，这类小尺寸OLED屏常被用在手持检测设备、小型工业控制终端、桌面DIY电子装置、物联网传感节点的人机交互界面上，相比同尺寸LCD屏，它具备自发光特性，无需额外背光源组件，在弱光甚至无光环境下都能保持清晰的显示效果，同时功耗更低，适合电池供电的便携类设备使用。

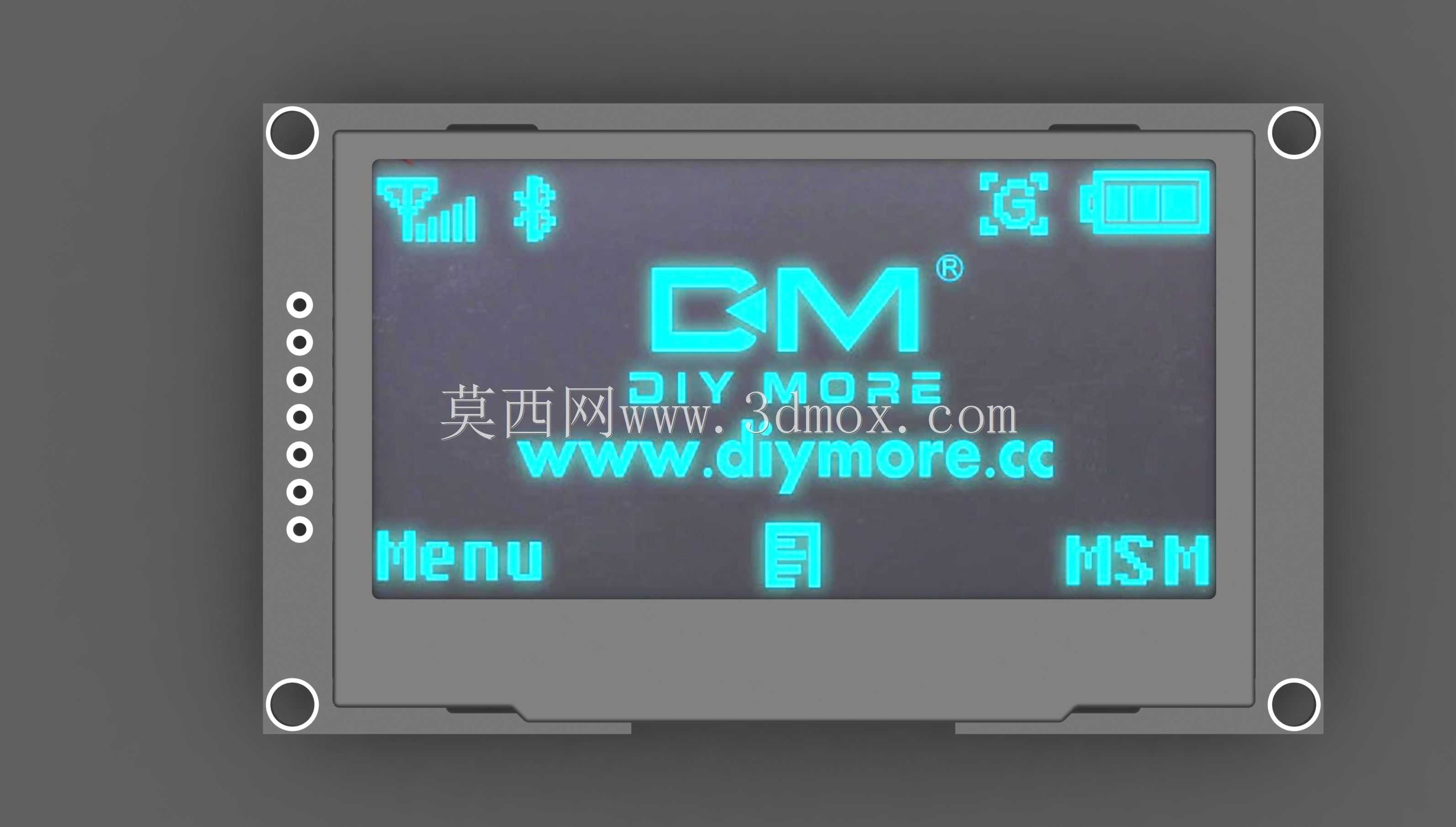

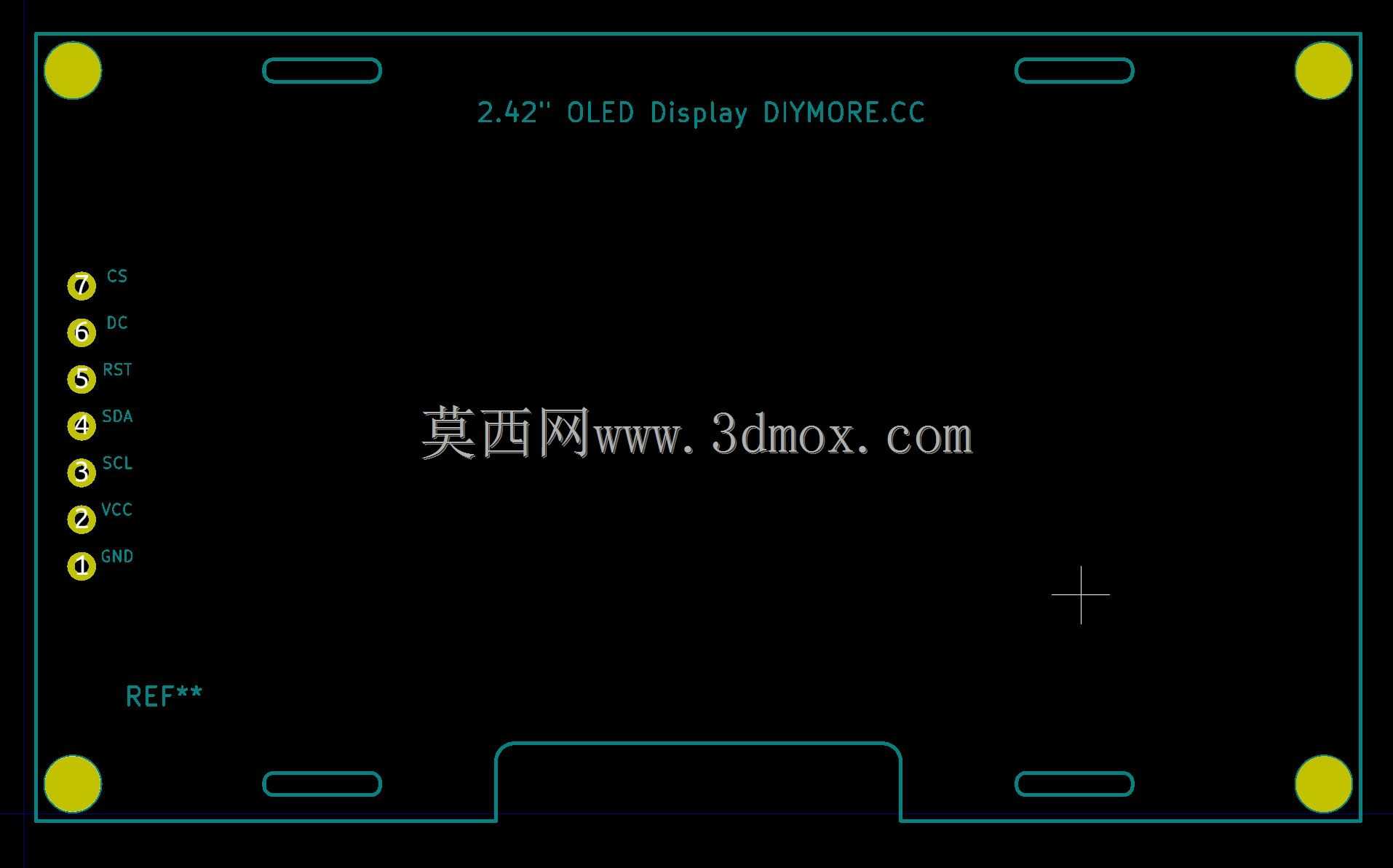

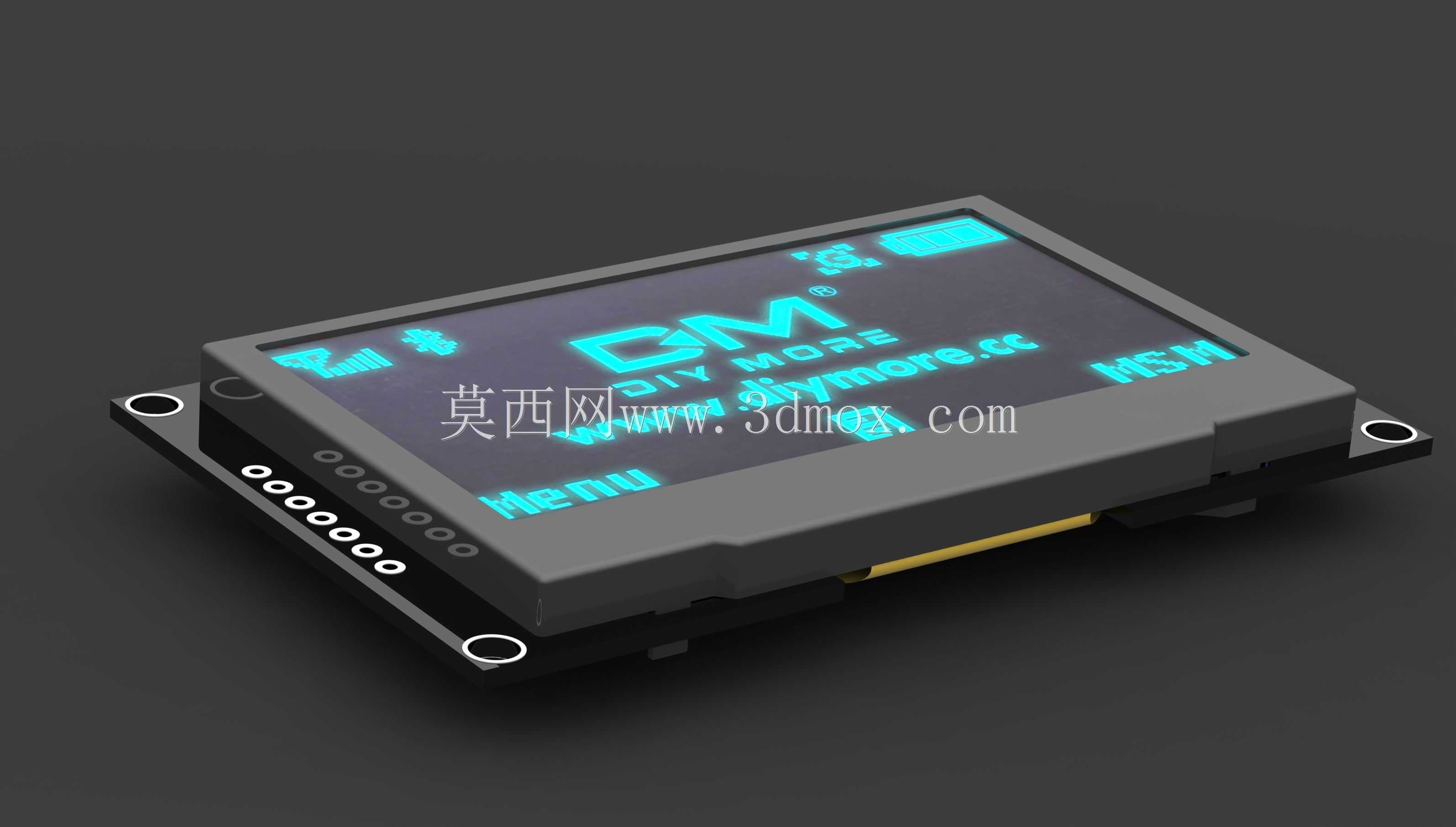

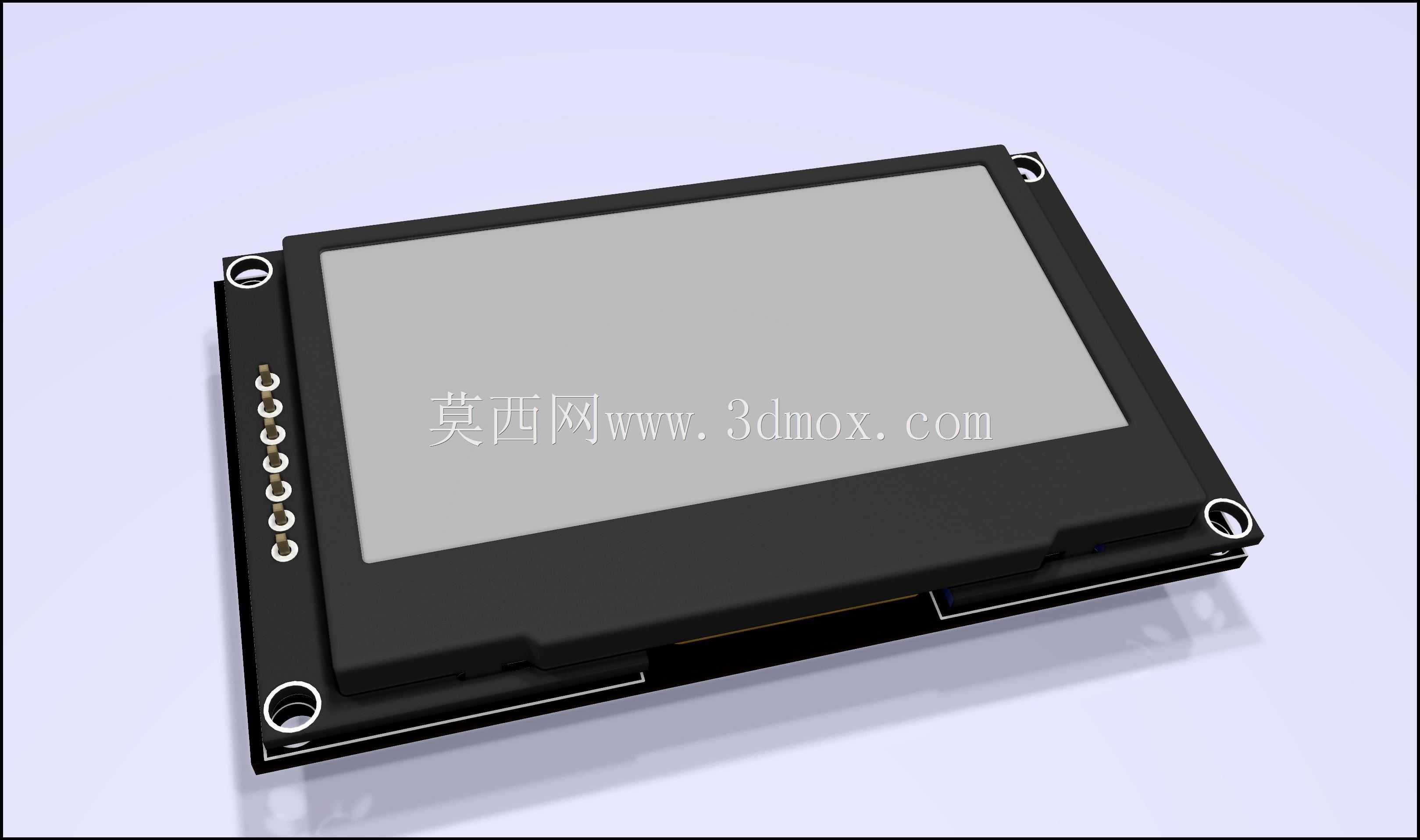

　　在功能特性层面，该模组的显示区域覆盖了面板正面绝大多数面积，边框控制在合理范围内，既保证了足够的显示内容承载量，也预留了四周的安装固定孔位，四个边角的通孔采用标准M2螺丝安装规格，安装孔中心距经过精准核算，能兼容市面上通用的3D打印外壳、钣金安装支架的孔位设计，不需要额外做孔位适配修改。PCB板侧边引出的排针引脚按照常规SPI/IIC通信协议的引脚顺序排布，引脚间距为标准2.54mm，既可以直接插在面包板上做原型验证，也能通过排线连接到主控板的对应接口，焊接或者接插件连接都十分方便。

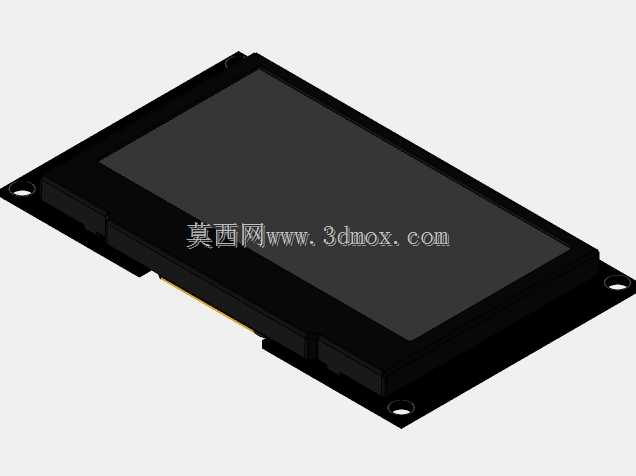

　　设计思路上，这款模组没有采用额外的金属屏蔽罩结构，而是通过PCB板的铺铜设计实现基础的电磁屏蔽效果，在控制整体厚度的同时，也降低了结构复杂度，整体模组厚度控制在5mm以内，能适配内部空间局促的小型设备外壳。面板表面没有加装额外的保护玻璃，一方面是控制整体成本，另一方面也给二次开发留出了空间，开发者可以根据自身设备的防护需求，自行加装亚克力保护面板或者钢化玻璃盖板，适配不同的使用环境。PCB板上除了核心的驱动芯片与显示面板焊接位，还预留了必要的电容电阻焊盘，保证供电稳定性的同时，没有多余的冗余元件，整体布局紧凑合理，不会出现元件突出干涉外壳安装的问题。

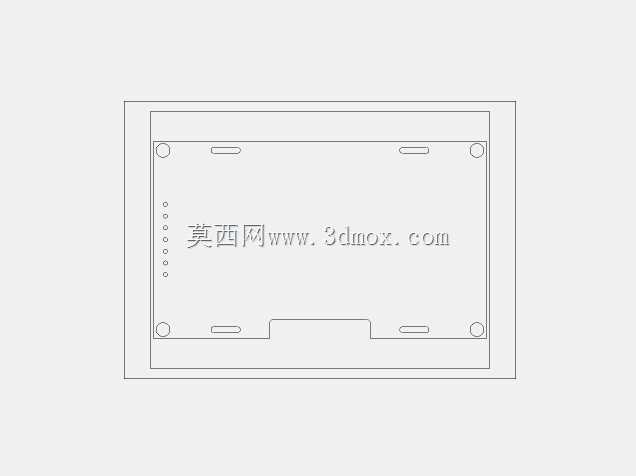

　　从安装边界来看，这款模组的PCB外形为规则矩形，长宽尺寸适配常规2.4寸屏的通用安装尺寸，替换同规格其他显示模组时不需要修改原有外壳的开槽尺寸，屏幕的有效显示区域居中布置，对应外壳的显示开窗位置不需要做偏移调整，能大幅降低硬件迭代时的结构修改工作量。排针引脚布置在PCB的短边一侧，接线时线缆不会从屏幕正面或者安装固定面引出，不会干涉屏幕与安装面的贴合，也不会遮挡显示区域，走线布置更加规整。
