老式法式采暖散热器调节旋钮结构

　　在民用集中采暖、分户水暖供热系统的末端散热单元中，这类老式法式结构的散热器调节构件，是服役周期较长的铸铁、钢制柱式散热器上的核心操作部件，主要承担散热器支路流量调节、启闭控制的功能，区别于常规手轮式截止阀的操作结构，该构件采用顶部内凹方孔的驱动设计，无需额外配置外露手轮，可直接通过配套的四方钥匙进行操作，能有效避免非运维人员随意调节供热参数，尤其适配老旧小区、公共建筑采暖区域的管控需求，减少误操作导致的水力失衡问题。

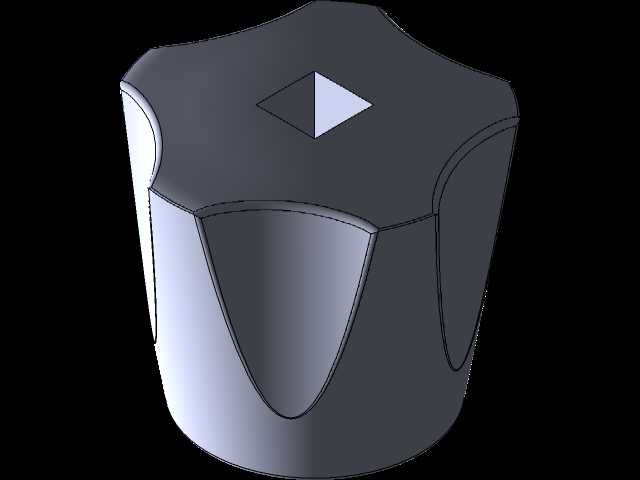

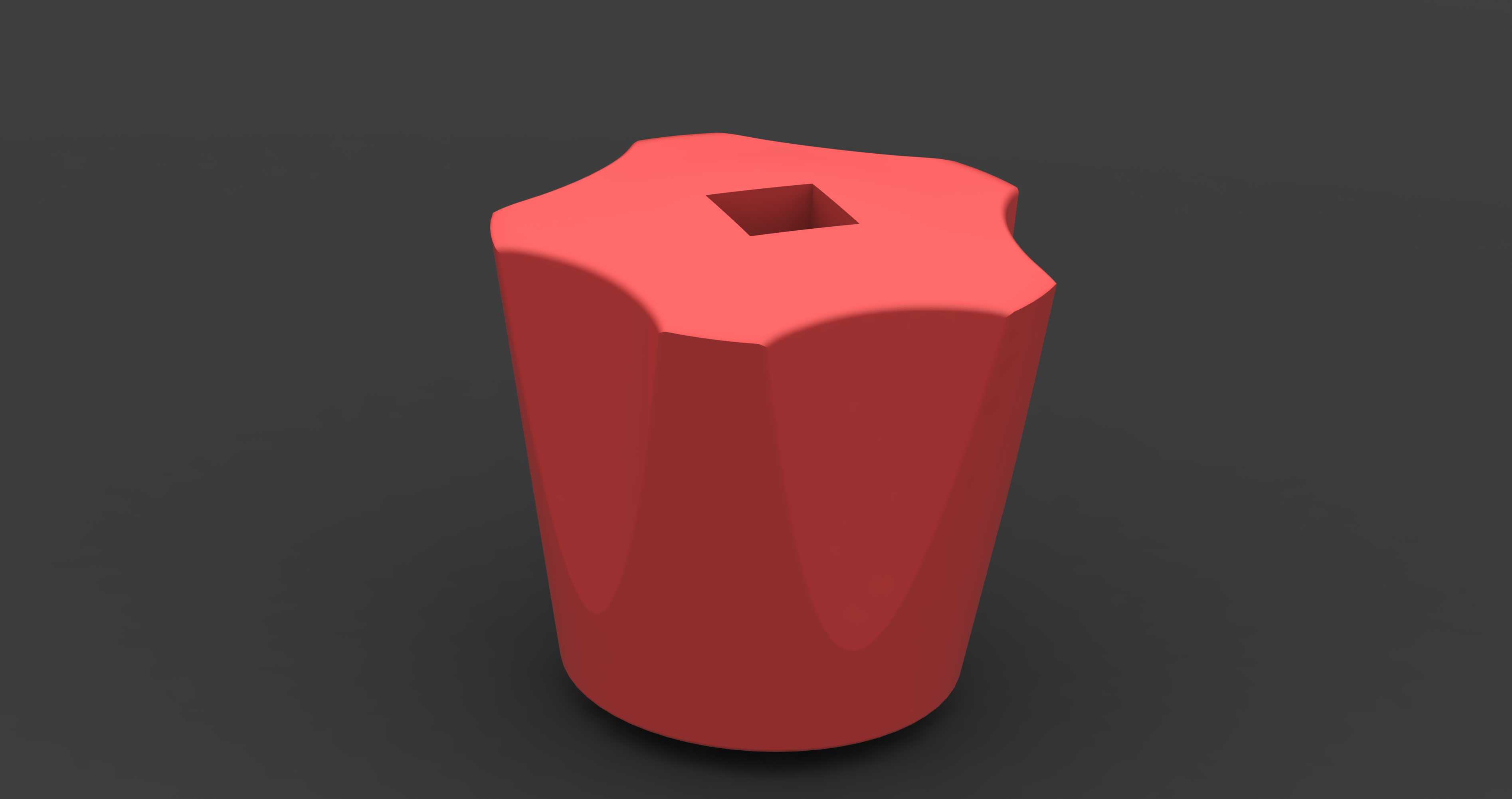

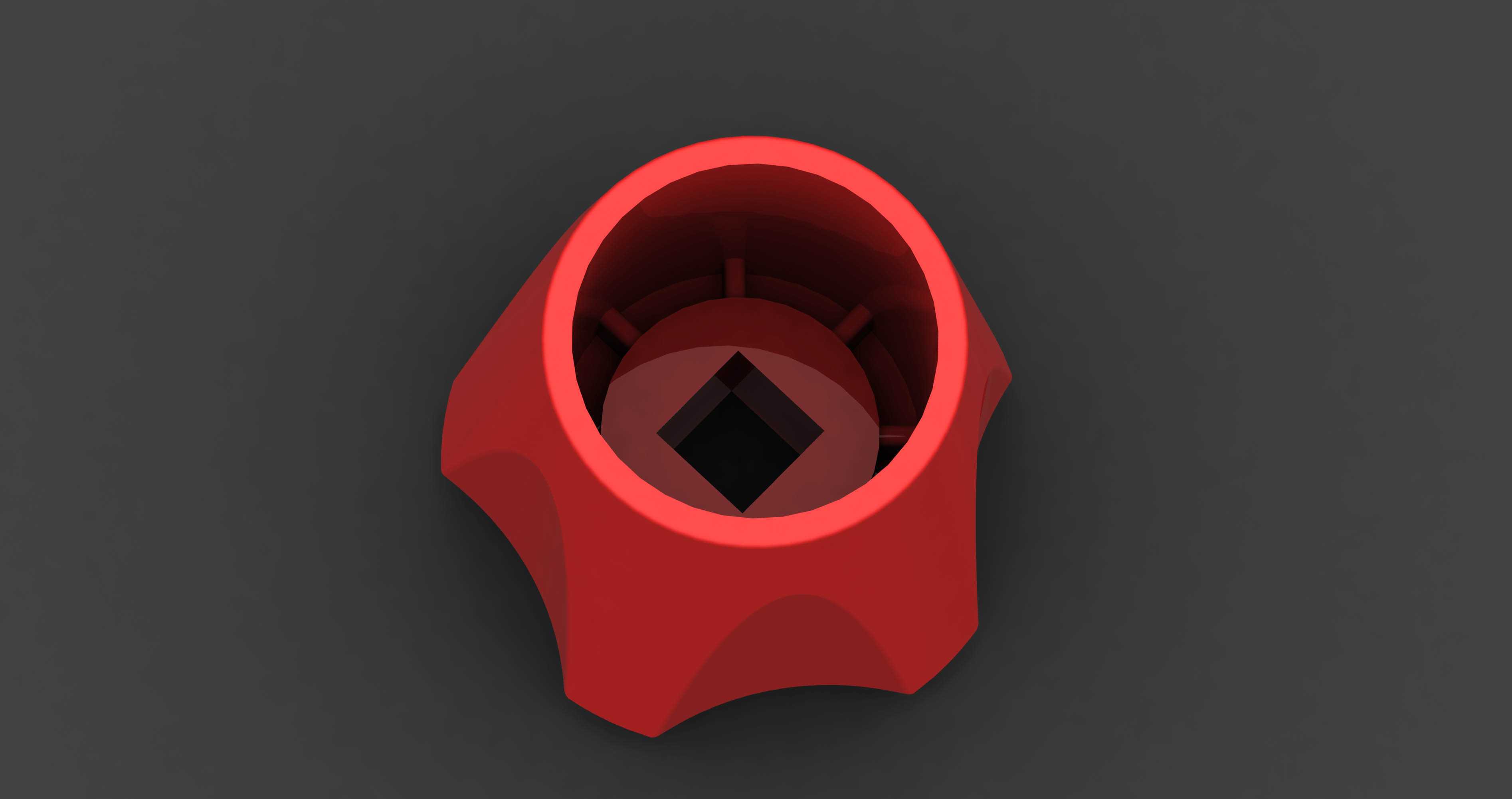

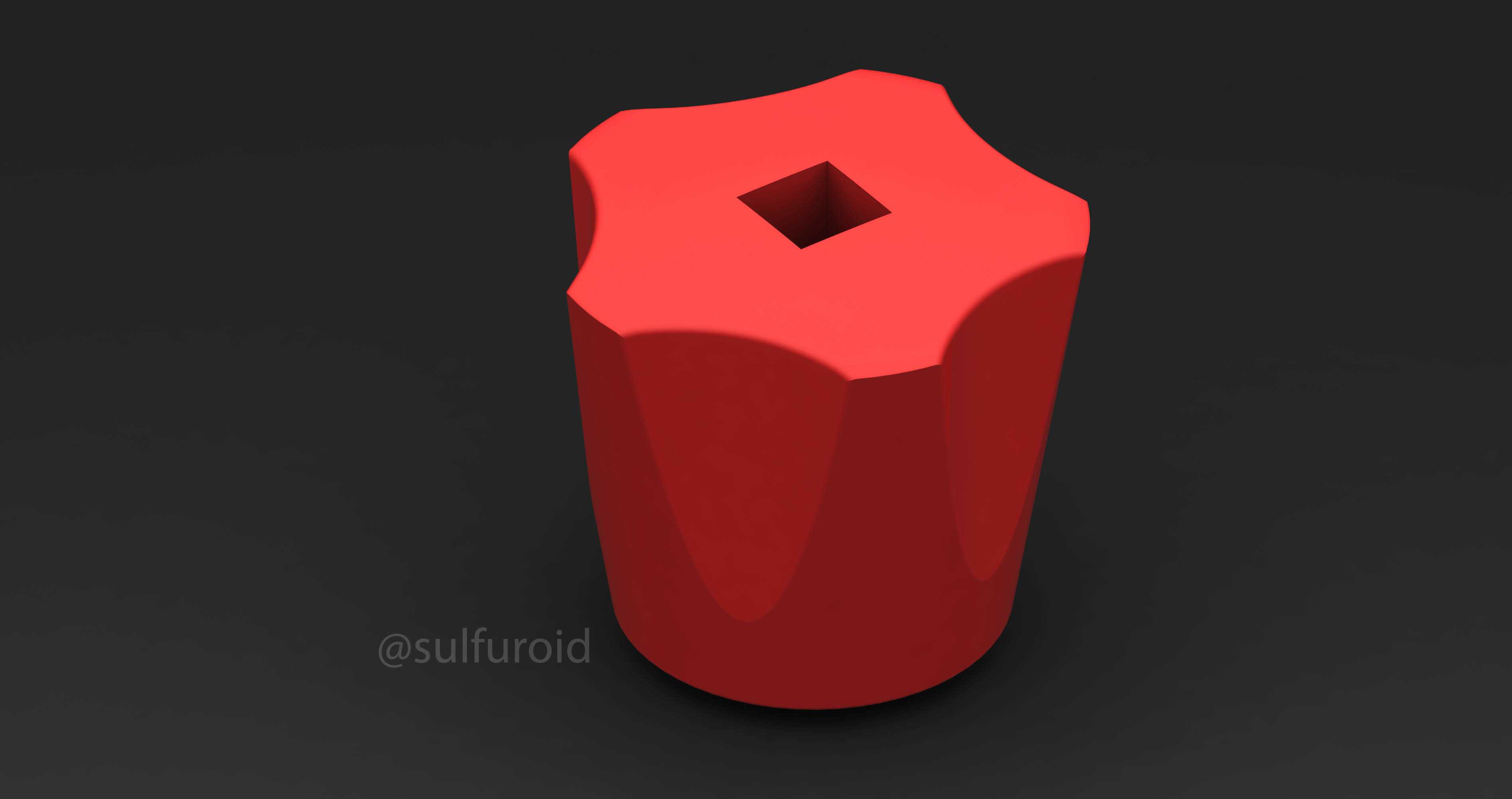

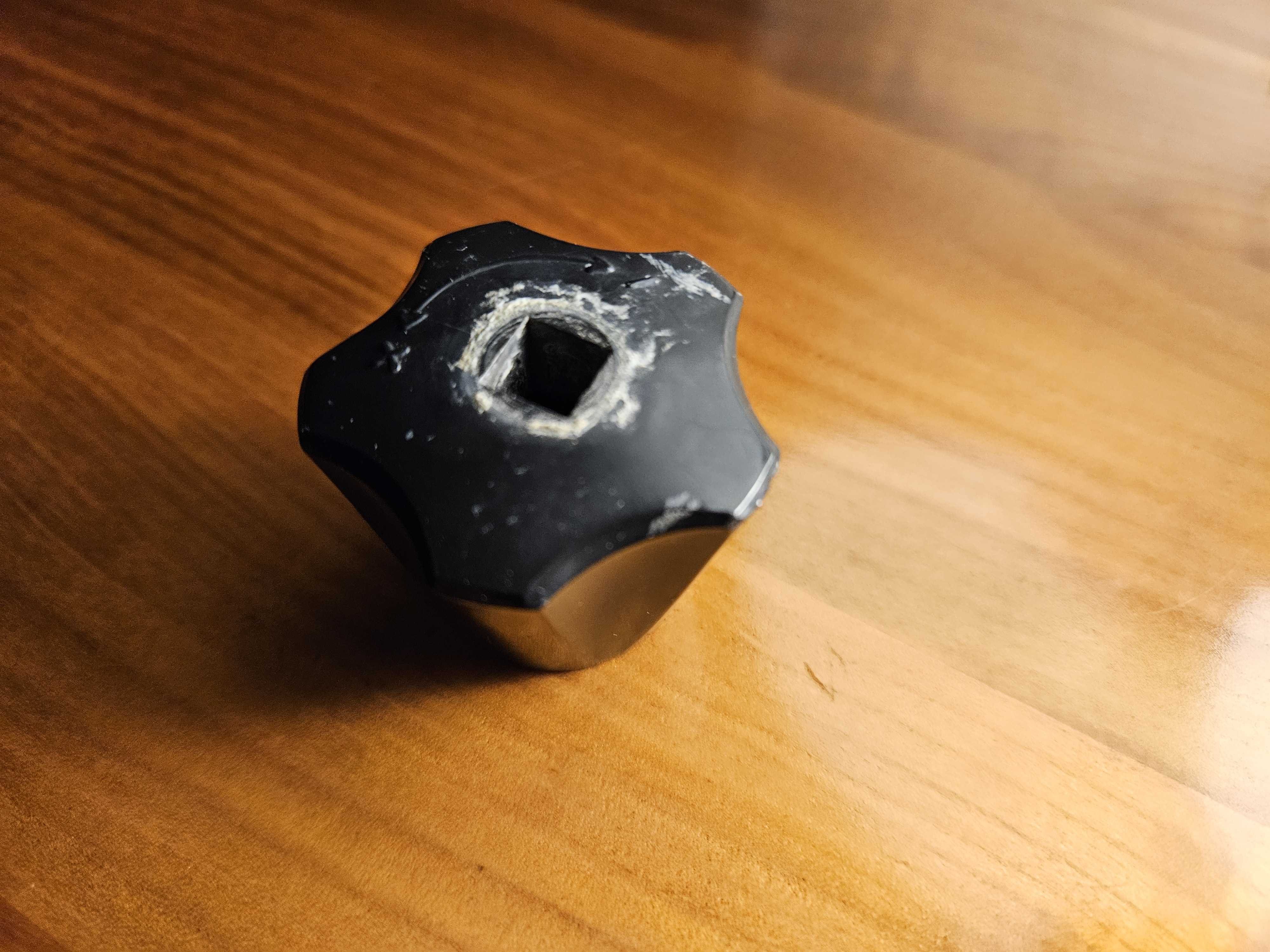

　　从结构设计逻辑来看，该构件整体采用柱式外形，上部驱动端做了六瓣星型的外轮廓处理，每一处弧面过渡都做了等半径的圆角导正，既避免了尖锐棱角带来的磕碰风险，也能在构件外层做装饰罩安装时提供周向定位的基准，不会出现罩体转动偏移的问题。顶部的内凹方孔采用标准四方驱动尺寸，公差配合按照间隙配合设计，既保证钥匙插入时的顺畅度，也能在长期使用出现轻微锈蚀、积垢后，仍能顺利传递扭矩，不会出现打滑、拧不动的情况。构件的柱身部分采用微锥度设计，下部直径略大于上部，一方面是为了适配散热器阀体上部的安装腔尺寸，安装时可直接压入或通过螺纹旋接到位，锥面能起到自动找正的作用，降低安装时的对位难度；另一方面，锥度过渡也能提升构件自身的结构强度，在施加较大操作扭矩时，应力会沿着锥面均匀分散到下部连接端，不会在驱动方孔位置出现应力集中导致的开裂问题。

　　从安装边界来看，该构件的整体高度适配常规老式散热器阀体的上部安装空间，安装完成后顶端不会突出散热器装饰面过多，外轮廓的最大直径控制在常规阀体连接端的尺寸范围内，不会与周边的管道、散热器翼片产生干涉。构件下部的连接端根据老式法式散热器阀的通用接口设计，可直接与阀杆上端的驱动位配合，不需要额外加工转接件，替换维修时可直接拆装，大幅降低老旧采暖系统的运维配件成本。

　　在实际应用场景中，这类构件除了承担操作驱动的功能外，外露的柱身部分也可作为采暖系统的视觉标识构件，表面可做不同颜色的喷涂处理，对应不同的供热支路、调节档位，方便运维人员快速识别管控区域。设计时充分考虑了长期服役的工况需求，整体结构没有多余的薄壁、细筋结构，壁厚均匀，无论是采用金属压铸还是耐磨工程塑料注塑成型，都能保证成型后的尺寸稳定性，不会出现缩痕、变形导致的配合失效问题。周向的六瓣弧面结构并非单纯的装饰设计，在没有专用钥匙的应急情况下，也可通过管钳等工具夹持弧面进行操作，弧面的曲率适配通用管钳的咬合齿形，不会因为夹持受力出现局部崩裂，兼顾了专用操作和应急操作的双重需求。

　　从流体控制的关联设计来看，该构件的转动角度与阀体内部的阀芯开度做了对应匹配，周向转动的行程范围内，可实现从全闭到全开的流量线性调节，构件的转动阻尼设计适中，不会因为管道内的水压波动出现自行转动、开度变化的问题，也不会因为阻尼过大导致操作费力。针对采暖系统的热水工况，构件的选材适配长期接触热水、防锈蚀的需求，结构上没有容易积留水垢、杂质的死角，即使长期浸泡在潮湿的阀腔环境中，也不会出现锈死、无法转动的情况，能满足采暖系统十几年甚至更长周期的服役需求。
