小型数控绘图仪骨架结构350规格

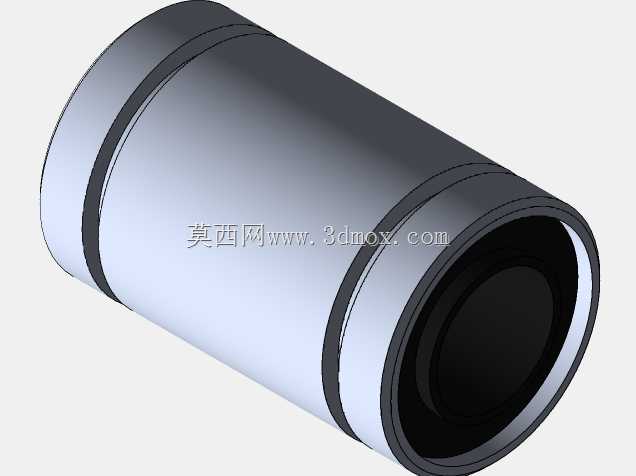

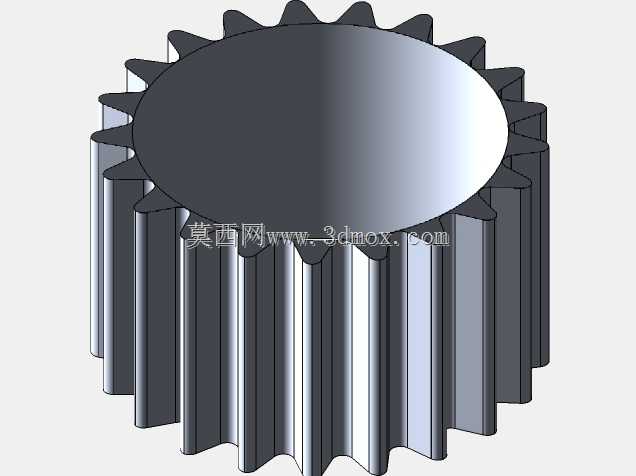

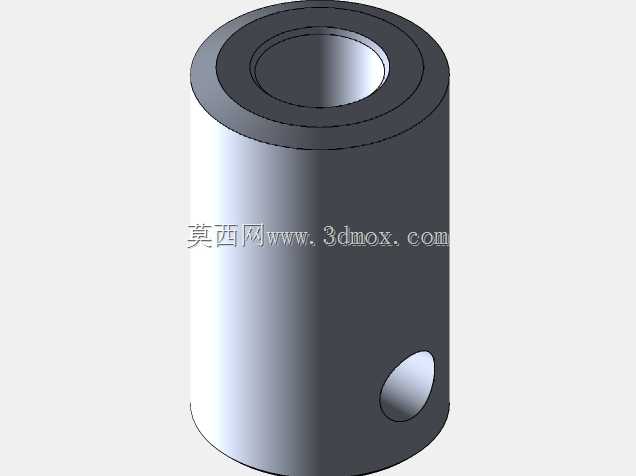

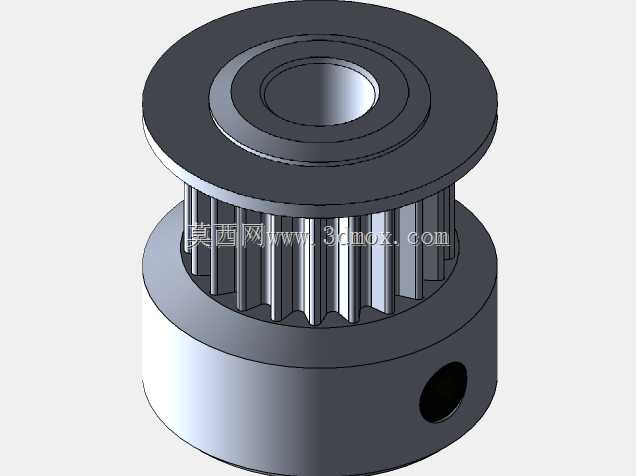

　　这款小型绘图仪的骨架结构，核心适配桌面级数控绘图作业场景，可覆盖日常教学演示、小型PCB样板标记、纸质图纸快速复刻、薄型板材表面划线等多类轻量加工需求，整体结构做了轻量化适配，无需大型安装基座，普通工作台面即可完成架设使用。从结构设计逻辑来看，整个骨架优先考虑了零部件的易获取性与装配便捷性，核心传动部件选用市面流通量极大的常规规格步进电机作为动力源，传动链路搭配8毫米直径光杆作为导向支撑，配套同规格的8毫米线性轴承完成滑动副搭建，传动端采用GT2皮带轮实现动力传递，整套传动方案的零部件采购成本低，替换维护门槛极低，普通加工爱好者或者小型工坊都能快速完成备件更换，无需定制特殊规格配件。外形安装边界上，

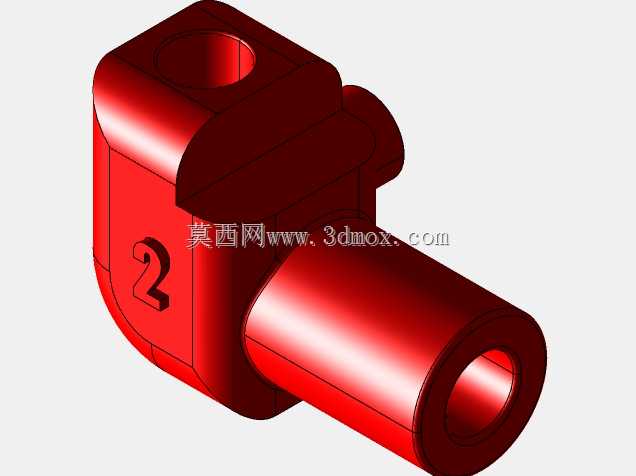

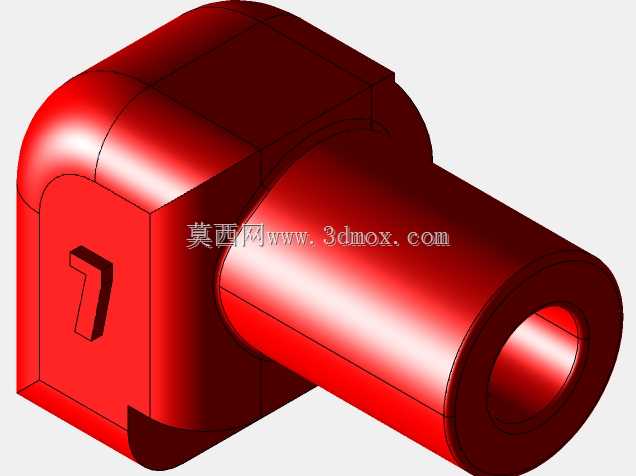

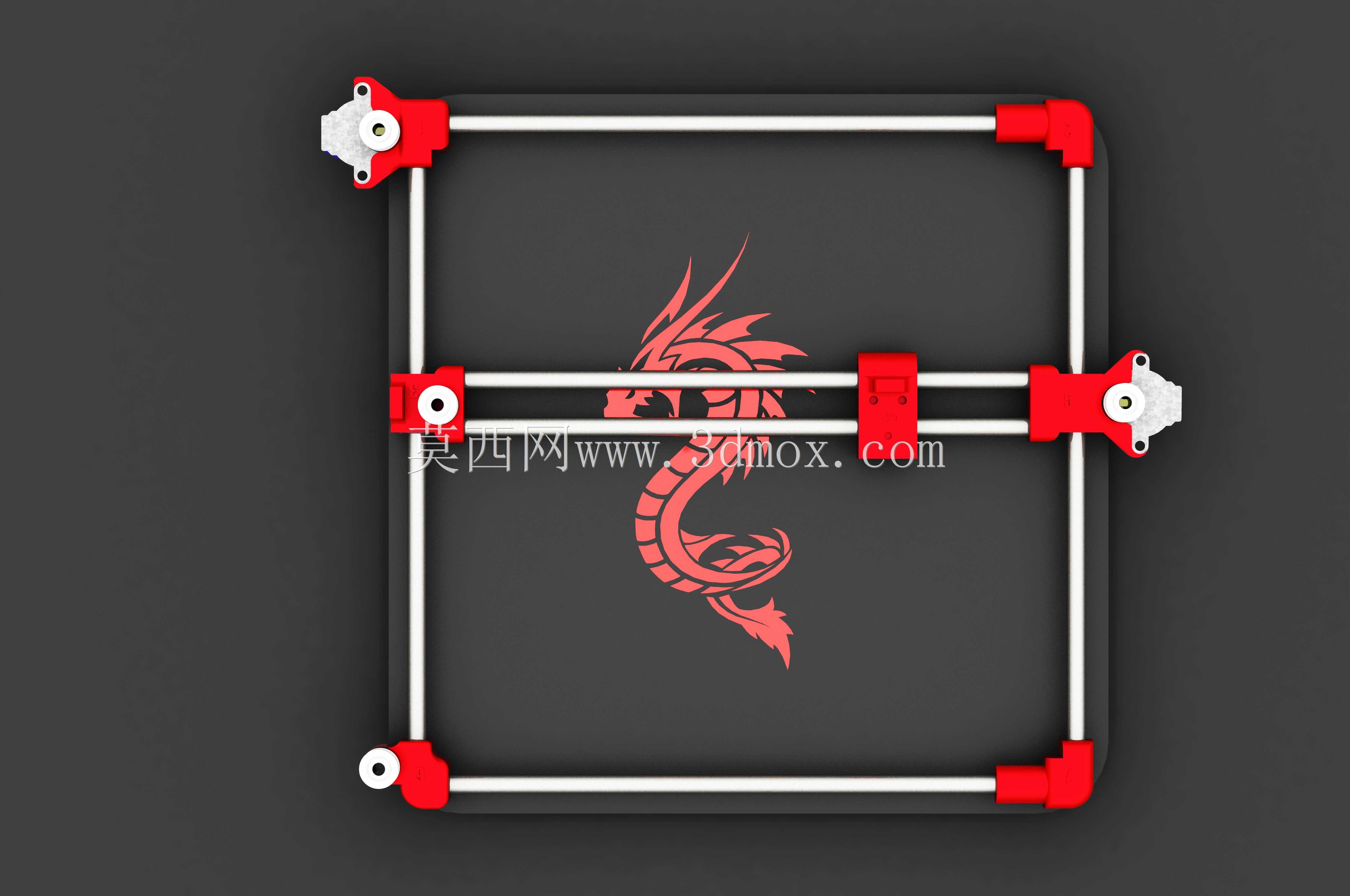

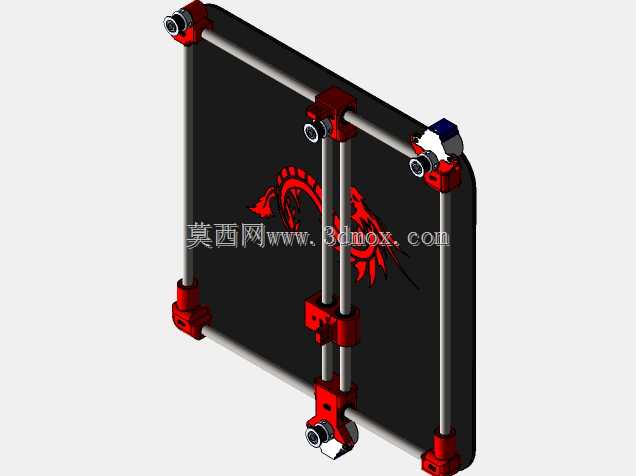

　　整体骨架的幅面控制在350x350的有效工作区间内，这个尺寸刚好覆盖A3幅面以内的绘图作业需求，不会占用过多桌面空间，骨架的型材连接位置全部采用标准紧固件完成锁附，没有采用焊接类不可拆卸结构，方便后期根据作业需求调整幅面或者更换局部损耗部件。骨架的受力框架做了等距排布的连接位设计，底部的支撑齿状结构可以均匀分散绘图过程中笔端下压的作用力，避免长时间作业后框架出现形变导致绘图精度偏移，整个框架的安装基准面做了统一的平面度公差约束，保证导向光杆装配后平行度偏差控制在合理区间，减少线性轴承滑动过程中的卡滞风险。在实际使用场景中，这套骨架可以直接搭载绘图笔座、标记喷头甚至低功率的划线头，完成不同介质表面的标记作业，因为采用了皮带传动的方案，

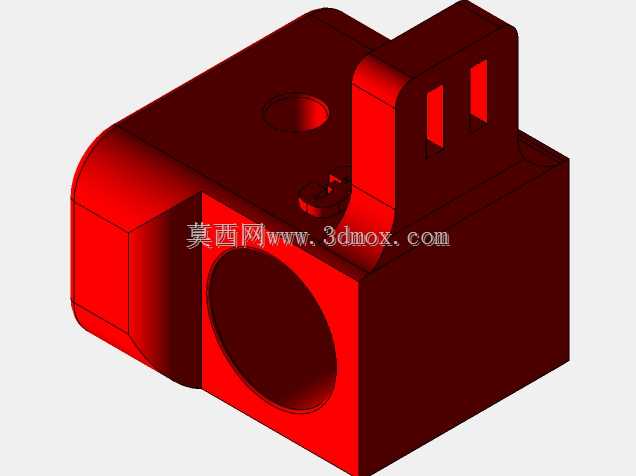

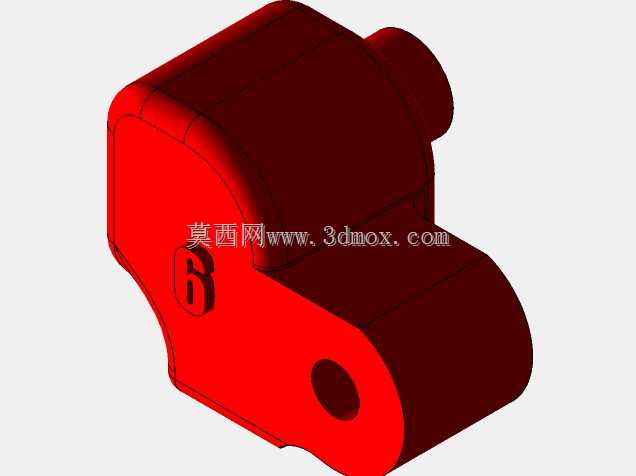

　　整体运行噪音极低，适合在办公、教学这类对噪音敏感的场景下使用，同时步进电机的开环控制方案足够满足绘图类作业的精度需求，不需要额外加装复杂的闭环反馈组件，进一步降低了整体结构的复杂度与装配调试难度。设计过程中特意规避了特殊定制的异形结构件，所有框架连接部位的板材都可以通过常规的cnc切割或者3D打印完成制作，用户拿到结构模型后可以根据自身的加工条件选择合适的加工方式制作实体零件，不需要依赖高精度的五轴加工设备就能完成整套结构的搭建。骨架上预留的电机安装位、轴承固定位都做了容错设计，即使加工过程中存在少量的位置偏差，也可以通过紧固件的调节间隙完成装配校准，降低了零件加工的精度要求，进一步压缩整套设备的制作成本。

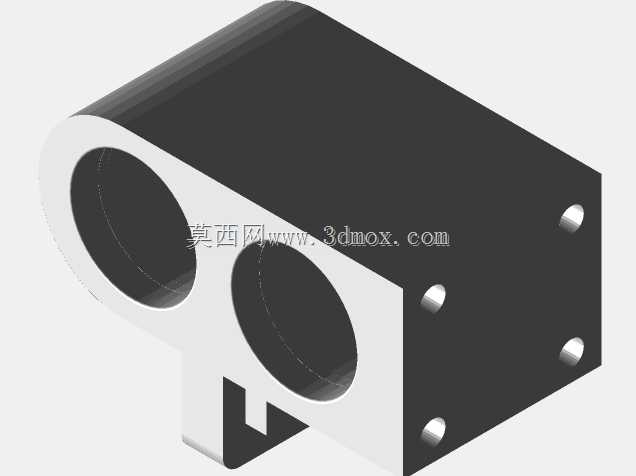

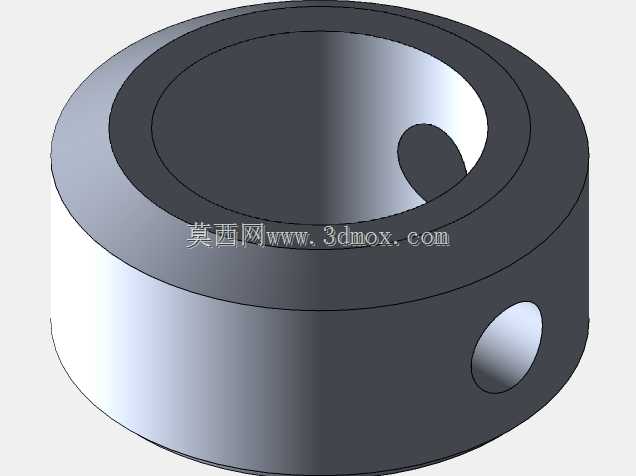

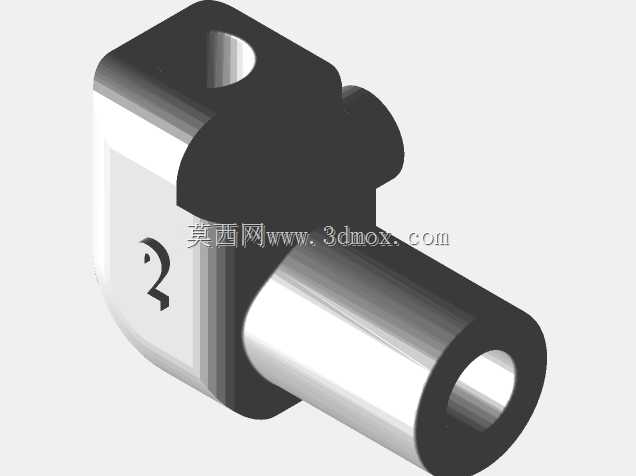

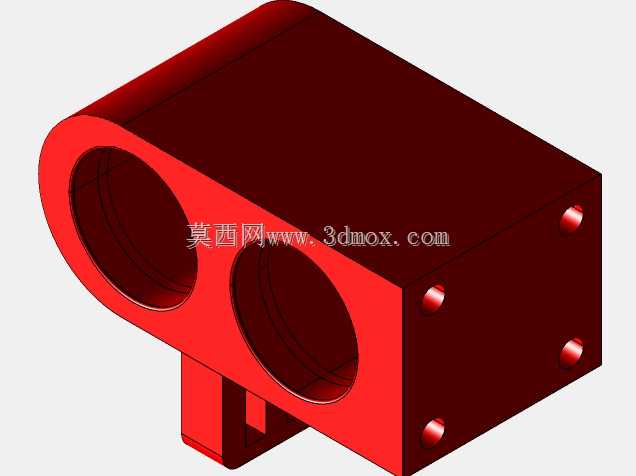

　　导向光杆的固定端采用了通孔锁附的结构，不需要额外加工复杂的定位台阶，光杆裁切到对应长度后直接穿入固定孔锁紧紧定螺丝即可完成固定，装配过程不需要专用的工装夹具，普通内六角扳手就能完成全部装配流程。滑动座的连接位置预留了通用的安装孔位，可以适配不同规格的笔架、划线工具，用户可以根据自身的作业需求更换不同的执行末端，不需要对主体骨架做二次修改就能拓展设备的使用功能。整个骨架的走线位置也做了预留空间，传动皮带的张紧结构集成在框架端部，不需要额外加装外置的张紧轮，通过调整电机安装位的位置就能完成皮带张紧度的调节，日常维护调试十分便捷。
