台式机ATX开关电源金属外壳结构设计

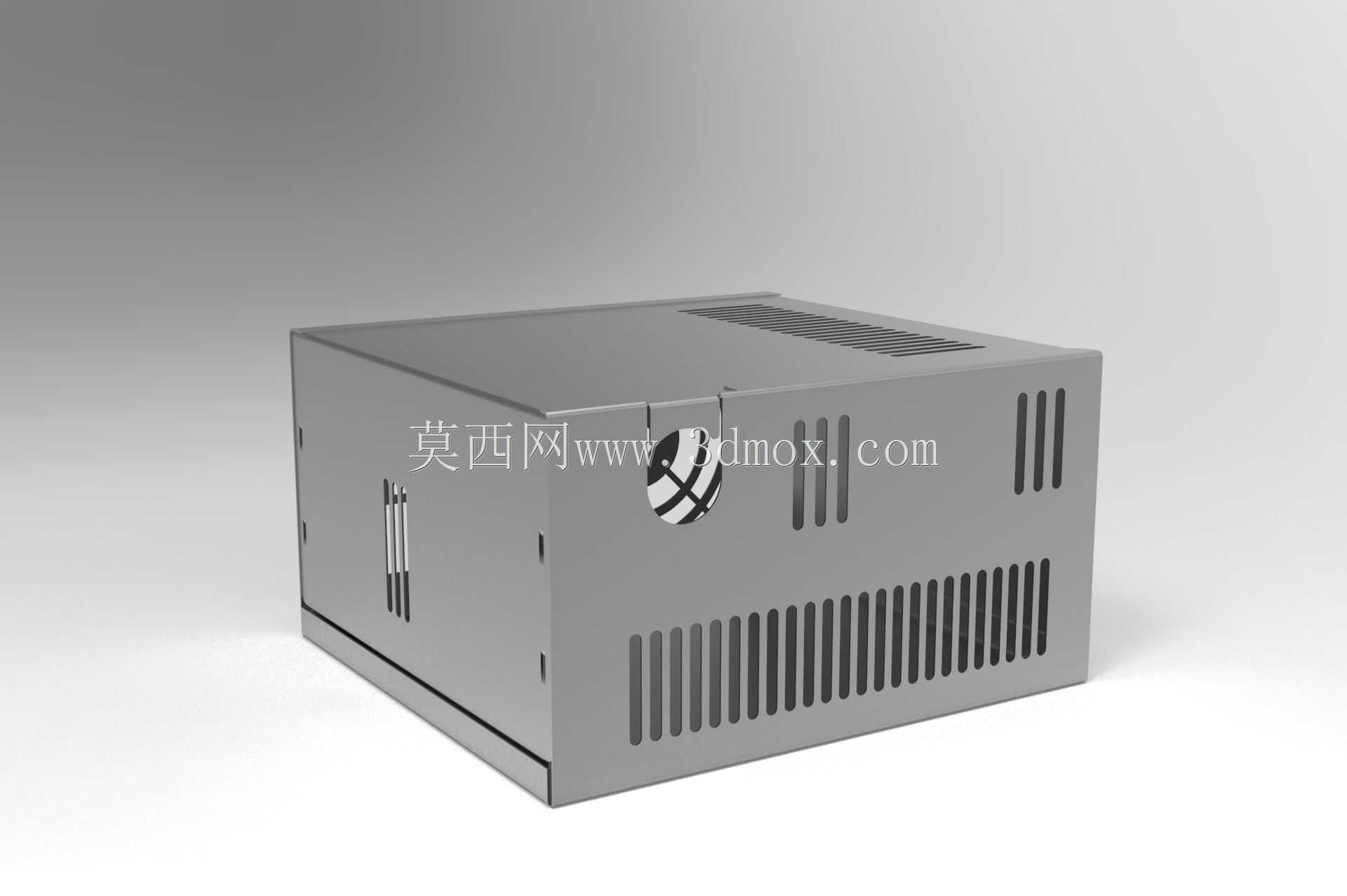

日常接触的台式主机供电核心单元，其外壳结构的设计合理性直接决定整机运行的稳定性与装配维护效率。这款电源壳体采用标准ATX规范的钣金折弯成型工艺，整体为封闭式长方体金属结构，安装边界完全适配常规台式机箱的电源仓位，侧边预留的固定孔位与机箱安装螺柱位置精准对应，无需额外调整即可完成快速装配，同时壳体边缘做了折边钝化处理，避免装配过程中划伤线材或操作人员手部。

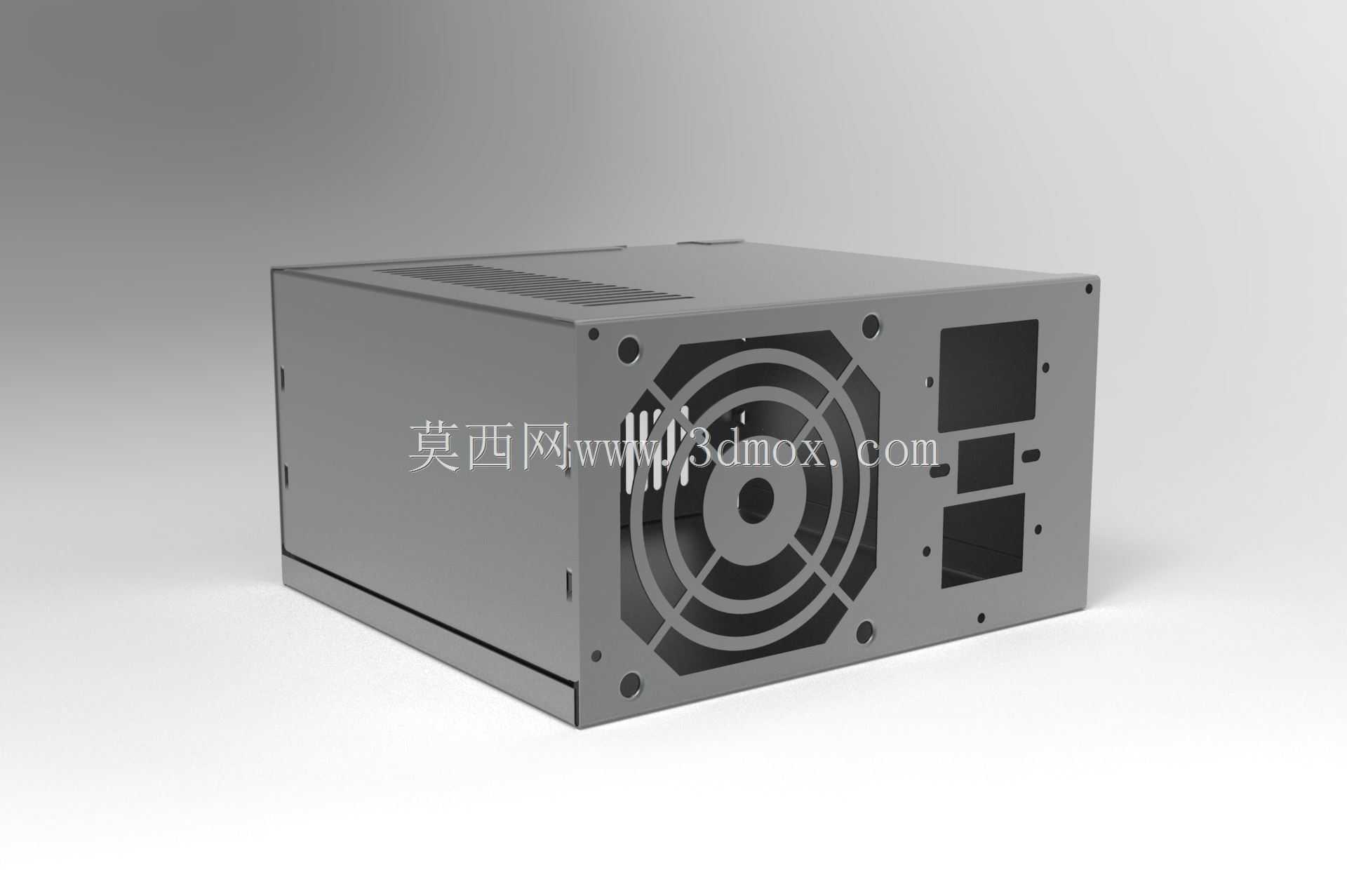

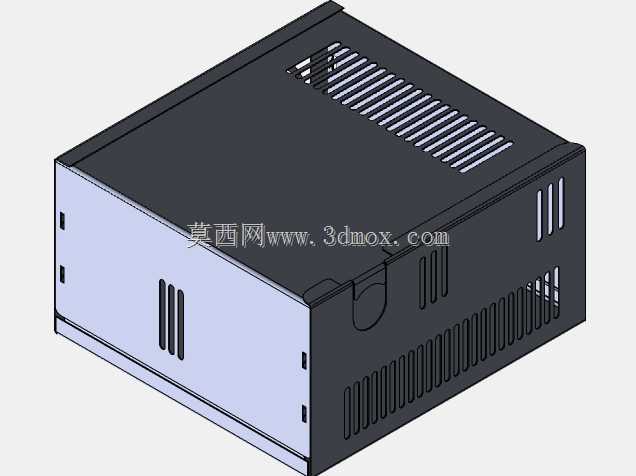

从功能实现角度看，壳体一侧预留的大尺寸圆形开孔为轴流散热风扇的安装位，开孔处的环形加强筋既可以固定风扇防护网，也能避免钣金开孔区域出现应力变形，保障风扇长期运行时的同轴度，减少振动异响。相邻侧面的多组方形开孔是电源输出接口的安装区域，不同尺寸的开孔分别对应主板供电、显卡供电、外设供电等不同规格的接口模组，开孔公差控制在合理范围，既保证接口安装时的定位精度，也能避免接口插拔时出现松动移位。壳体顶面的长条状通风栅格采用冲压一体成型，栅格的倾斜角度经过优化，在保证通风量的同时可以阻挡大部分灰尘直接进入电源内部，同时栅格的冲压凸起结构也提升了顶面钣金的整体刚性，避免壳体受挤压出现凹陷。

在实际应用场景中，这类电源壳体需要兼顾电磁屏蔽与散热需求，金属板材的连续封闭结构可以有效屏蔽电源内部功率元件工作时产生的电磁干扰，避免对主板、内存等敏感电子元件造成信号影响，同时壳体的多面开孔配合内部风道，可以将整流桥、开关管、变压器等发热元件产生的热量快速排出，保障电源在满负载运行时的内部温度处于元件耐受范围内。设计过程中需要重点考量钣金的折弯系数与装配公差，壳体的拼接处采用卡扣预定位加螺丝紧固的组合方式，既可以提升装配效率，也能保证壳体拼接后的缝隙均匀，避免出现结构松动。壳体内部预留的元件安装柱位置，完全匹配主流PC电源的PCB板尺寸与元件布局，不管是用于常规台式主机的电源改装，还是用于小型工控设备的供电单元改造，都可以直接参考该结构进行适配调整，不需要重新进行壳体的开模设计，能够有效缩短产品开发周期，降低结构验证成本。
