对称式锥齿轮汽车差速器结构设计

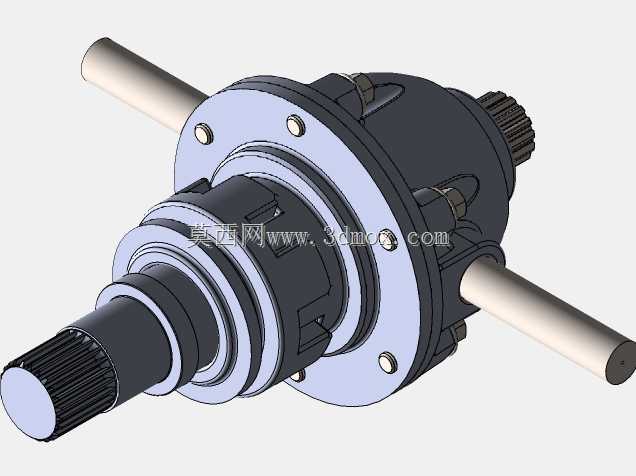

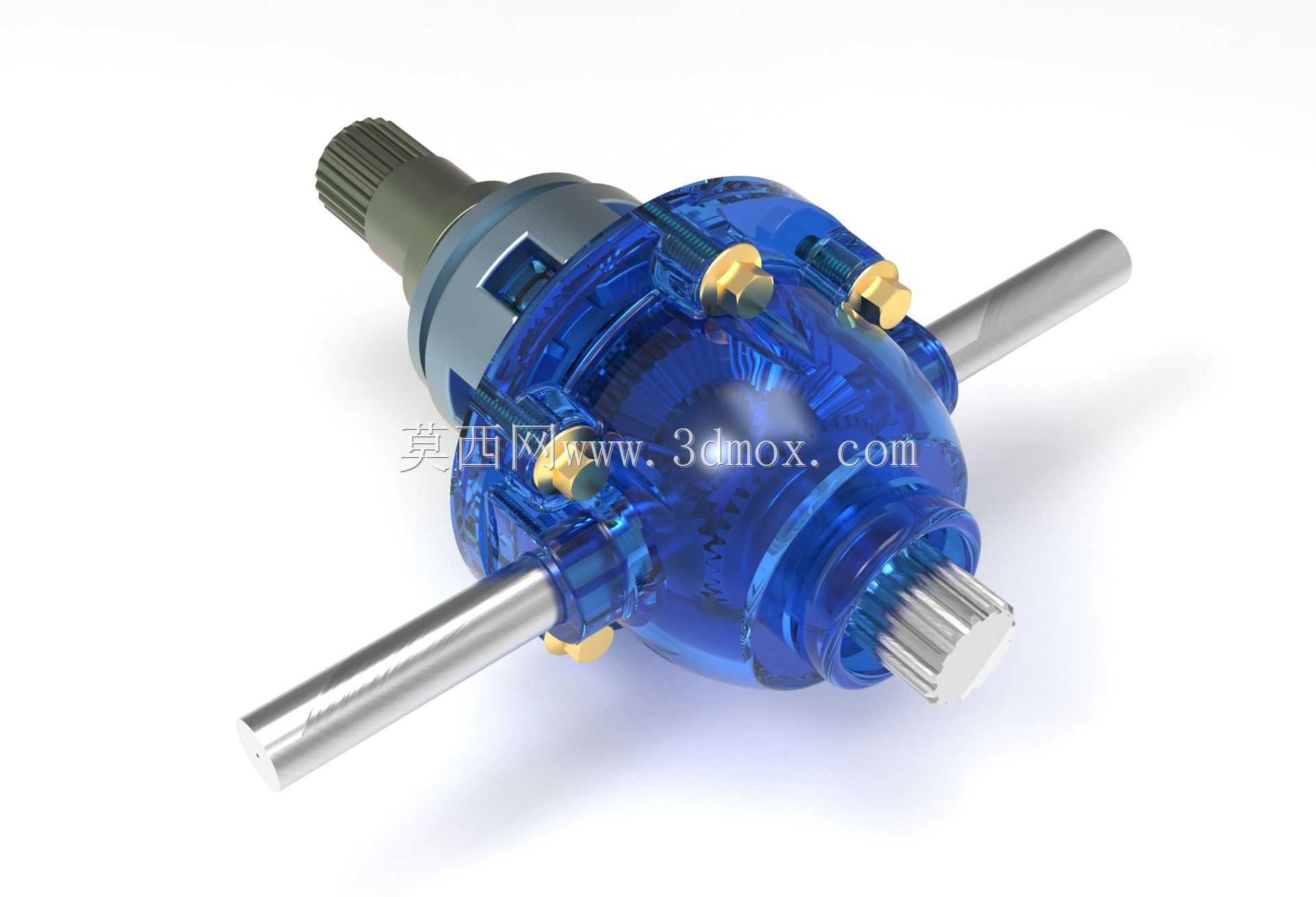

　　在整车传动系统的布局中，差速器始终是驱动桥核心的动力分配部件，日常行驶里车辆转弯、经过颠簸路面、左右轮附着系数存在差异的工况下，都需要该部件完成两侧驱动轮的转速解耦，避免轮胎出现滑磨、传动系统憋劲的问题。这套差速器采用对称式锥齿轮结构，整体为球形差速器壳体设计，壳体通过一圈螺栓紧固为上下两个半体，内部容纳十字行星齿轮轴、四个行星锥齿轮以及两个与半轴配合的半轴锥齿轮，动力从主减速器从动齿轮输入差速器壳体后，会通过十字轴带动行星齿轮公转，当两侧车轮存在转速差时，行星齿轮会绕十字轴轴颈自转，自动将扭矩按实际行驶需求分配给左右半轴，保证两侧车轮以不同转速纯滚动行驶。从安装边界来看，差速器壳体两侧预留有与主减壳内圆锥滚子轴承配合的轴颈，

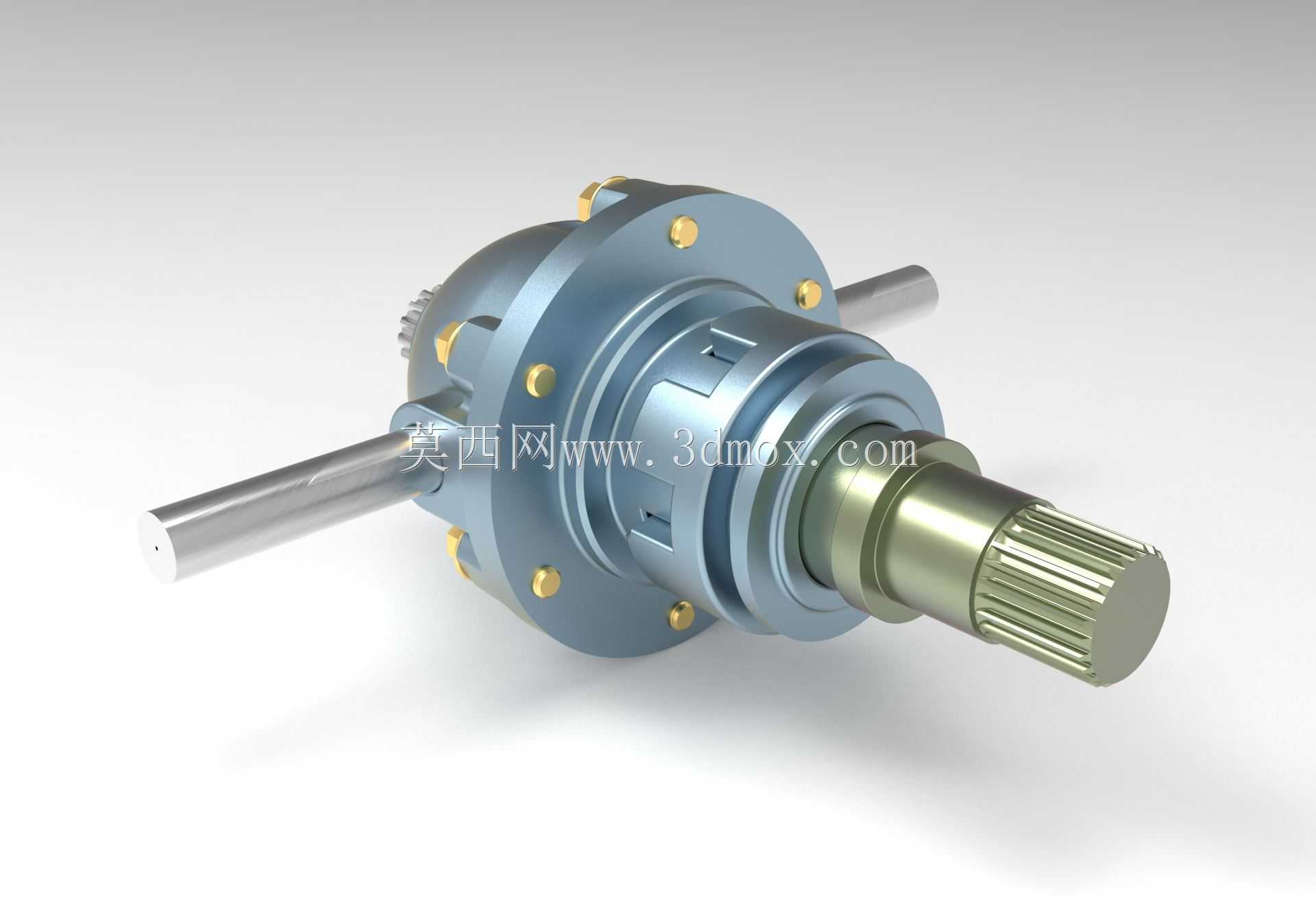

　　安装时需要保证轴承预紧度符合设计要求，避免壳体运转时出现窜动；两个半轴输出端采用花键结构，分别对应左右驱动半轴的内花键，装配时要保证花键配合的侧隙在合理区间，既不能过紧导致装配卡滞，也不能过松导致传动冲击。伸出的两个横向轴杆为差速器的半轴输出端，端部花键参数与同级别乘用车型半轴匹配，输入端的花键轴用于对接主减速器的动力输入侧，整体安装尺寸适配常规横置前驱或纵置后驱车型的驱动桥腔体，不需要额外改动桥壳的安装点位即可完成适配。设计过程中重点考虑了行星齿轮与半轴齿轮的啮合间隙，差速器壳体内腔预留有齿轮润滑油的流动通道，螺栓紧固位置设计有沉台，避免螺栓头突出壳体表面与主减壳内壁发生运动干涉；行星齿轮背部与差速器壳体内壁之间设计有球面垫片，

　　半轴齿轮背部与壳体之间设计有平面推力垫片，长期运转过程中垫片可以吸收齿轮啮合产生的轴向推力，减少壳体的磨损，垫片磨损后可单独更换，降低后期维护成本。实际装车应用中，这套差速器可覆盖普通家用乘用车、轻型商用车辆的轮间差速需求，日常直线行驶时行星齿轮无自转，两侧半轴转速相同，动力等比例分配给两侧车轮；转弯时内侧车轮行驶轨迹半径更小，需要更低的转速，此时行星齿轮产生自转，吸收两侧半轴的转速差，保证车辆转向顺畅，不会出现轮胎拖磨地面的情况。在非铺装路面行驶时，若单侧车轮出现打滑，这套开放式差速器会将大部分扭矩传递给打滑侧车轮，不过基础结构预留了加装差速锁的安装接口，后续可根据使用需求升级锁止机构，提升越野场景下的通过能力。

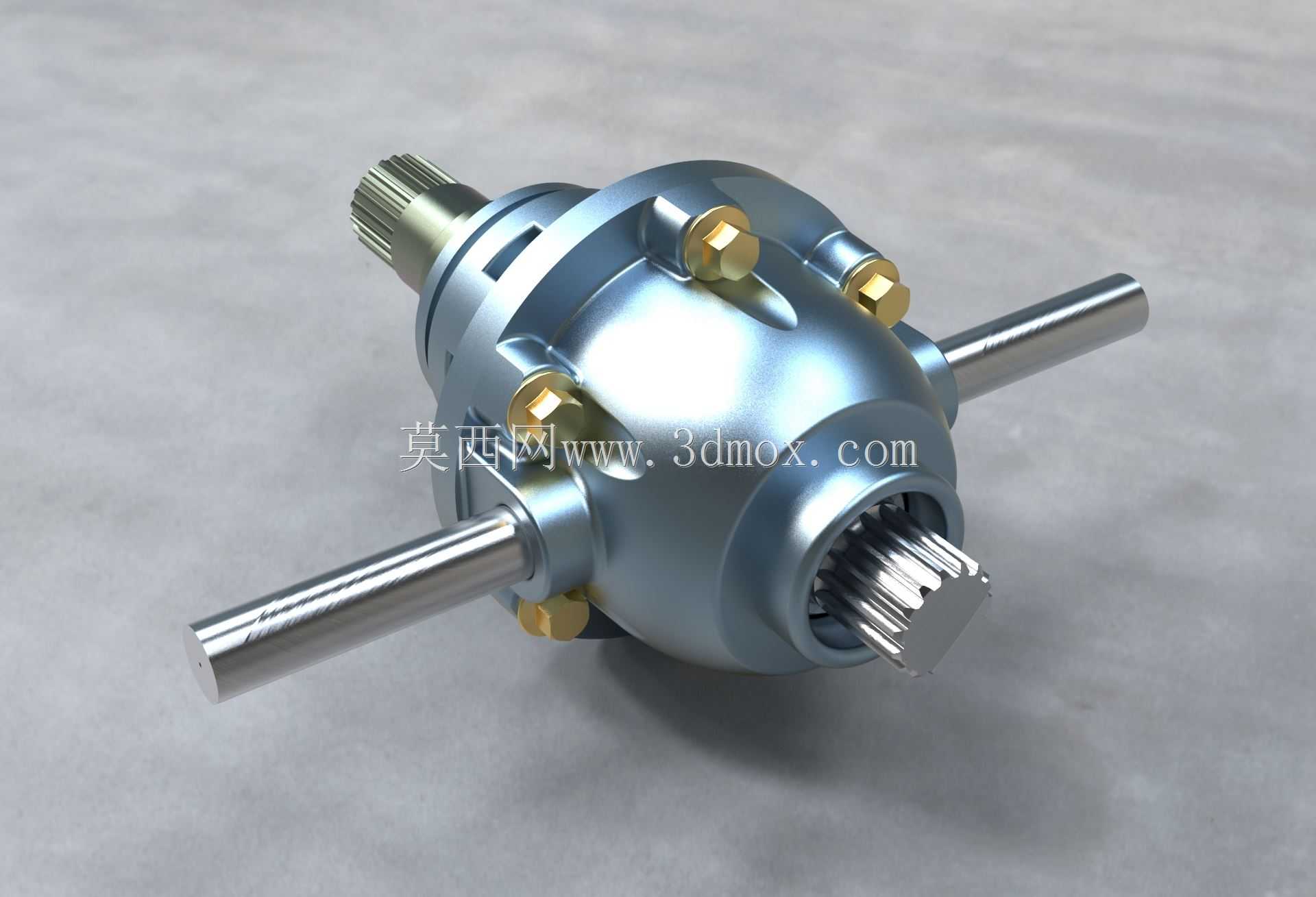

　　外形设计上壳体采用流线型球形结构，相比传统方形差速器壳，运转时的搅油阻力更小，能够提升传动效率，同时球形壳体的结构强度更高，在承受大扭矩冲击时不容易出现应力集中开裂的问题，壳体表面的螺栓均匀分布在壳体分型面的圆周上，紧固时按对角顺序打扭矩即可保证壳体结合面的密封性能，避免桥壳内的齿轮油渗漏。建模过程中所有齿轮参数都按照等速啮合特性设计，行星齿轮与半轴齿轮的模数、压力角保持一致，保证啮合传动的平稳性，十字轴与差速器壳体的配合孔采用过盈配合设计，避免大扭矩工况下十字轴出现转动移位，所有轴颈、花键的尺寸公差都参考汽车行业通用设计标准，加工时可直接按照模型标注的公差要求制定工艺，不需要二次换算参数。
