双铰耳带加强筋卧式安装支撑座

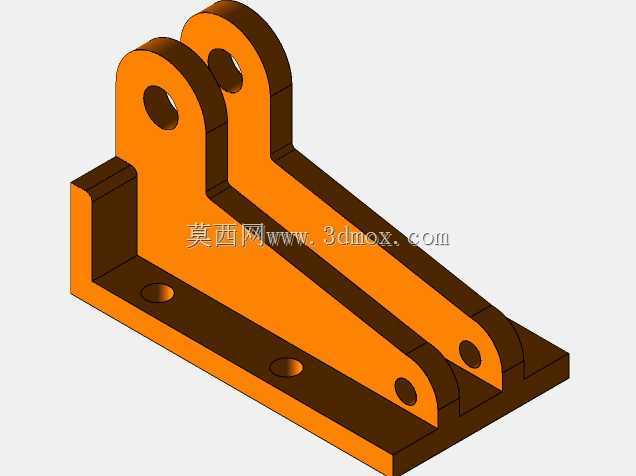

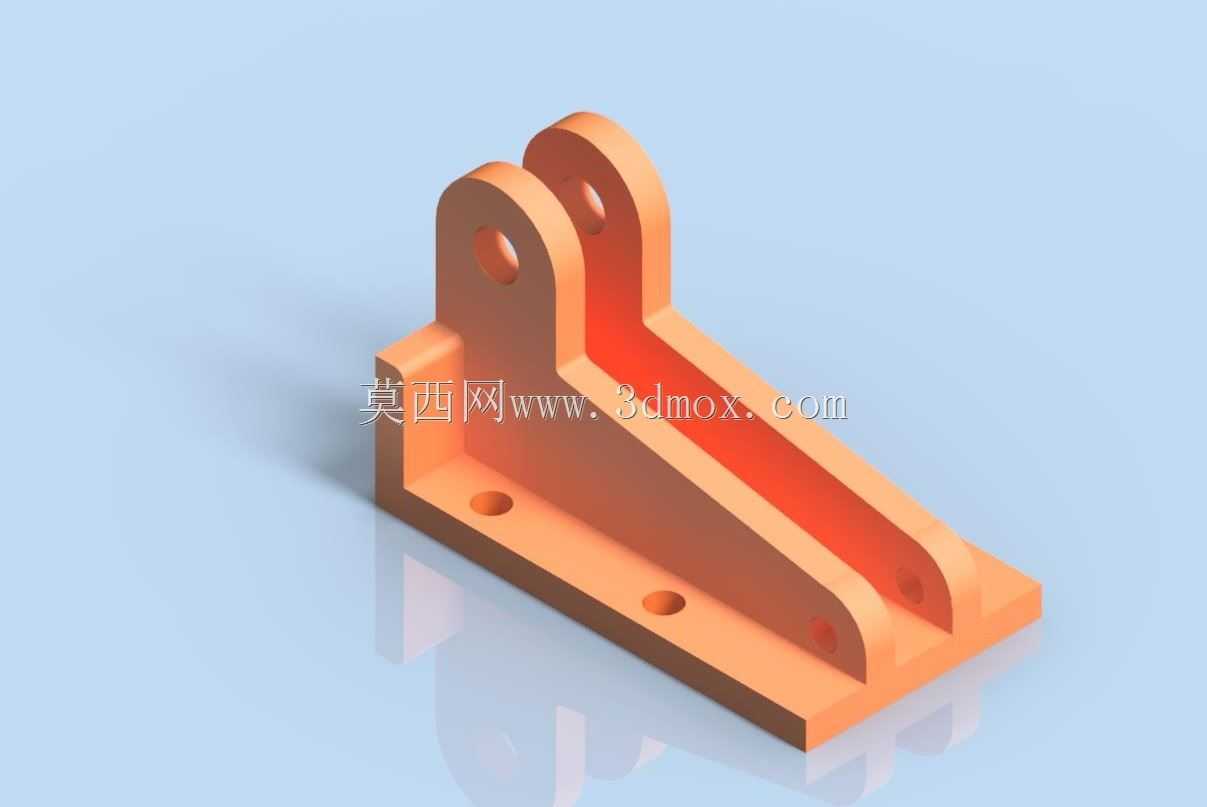

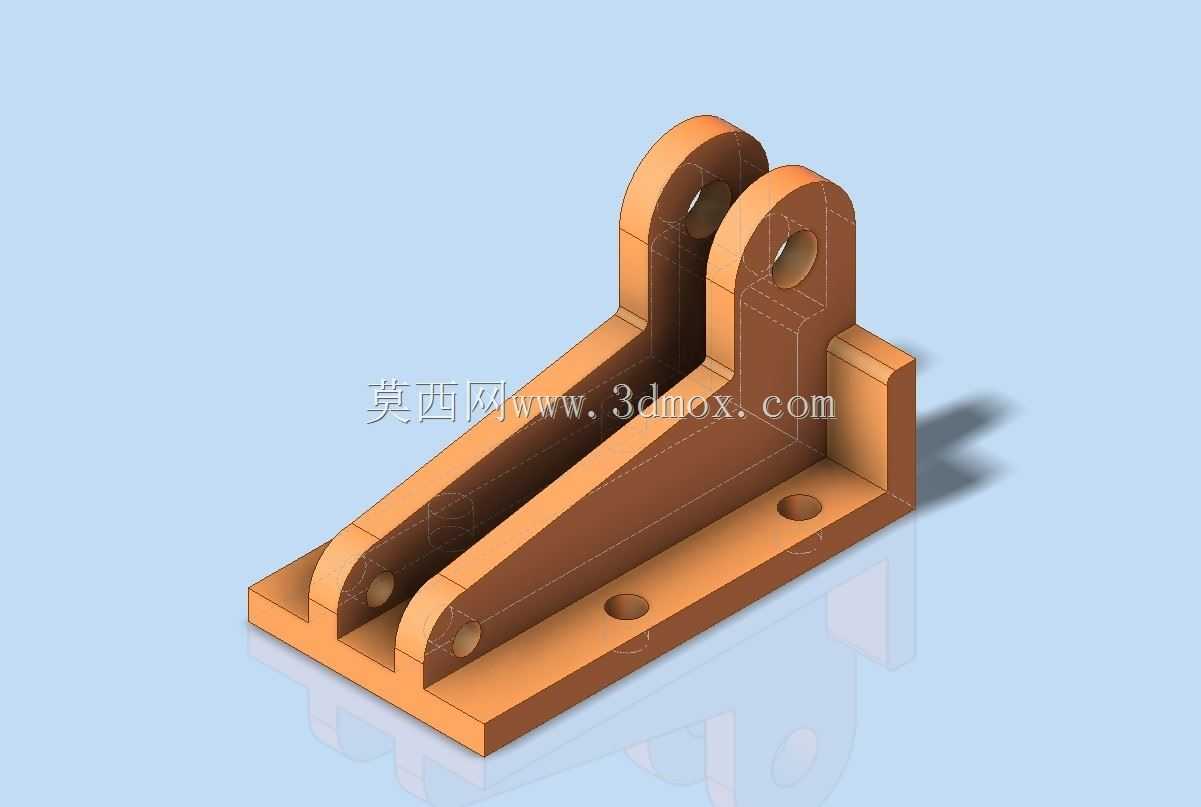

该支撑连接件是工业传动、工装架设、轻型机械臂配套领域常用的承重铰接部件，主要用于需要实现部件间铰接转动、同时承载径向与轴向载荷的装配场景，常见于小型自动化生产线的摆臂连接工位、物料输送线的挡料机构铰接端、非标工装夹具的翻转支撑位，也可作为轻型升降机构的端部铰接支座，替代传统焊接式支座实现模块化装配，降低现场安装的焊接校准工作量。从功能特性来看，该部件采用卧式矩形底板作为安装基础，底板上预留三个沉头安装孔，可通过内六角螺栓直接固定在设备安装面或铝型材框架上，沉孔设计能够保证螺栓安装后头部不突出底板平面，避免与其他运动部件发生干涉；底板上方延伸出两块平行的立式铰耳板，铰耳板上同轴加工有铰接通孔，用于穿装销轴实现与外部摆臂、连杆部件的铰接连接，双平行铰耳的结构相比单耳结构拥有更好的抗侧向载荷能力，能够避免铰接部位受侧向力时出现变形、销轴弯折的问题。在设计思路上，两块铰耳板与底板之间设置了一体化的斜向加强筋，加强筋从底板中部一直延伸到铰耳板的中上部，将铰耳承受的载荷均匀分散到整个底板平面，大幅提升了部件的整体刚性，避免重载下铰耳与底板连接处出现应力断裂；铰耳板的边缘做了圆角过渡处理，既减少了加工过程中的应力集中问题，也能避免安装调试过程中尖锐边角划伤操作人员。从安装边界来看，该部件整体为一体化铸造成型后机加工的结构，底板长度方向的安装孔距适配常规100mm间距的铝型材安装槽，宽度方向的尺寸控制在80mm以内，不会占用过多的安装空间；铰耳的铰接孔孔径适配标准直径16mm的圆柱销轴，孔位的同轴度公差控制在0.02mm以内，能够保证铰接转动时无卡滞、无偏磨问题；部件整体的高度控制在120mm左右，铰接孔中心到底板安装面的高度为90mm，在满足铰接转动避让需求的同时，尽可能降低了整体重心，提升了支撑稳定性。实际使用中，该支撑座可搭配铜套、自润滑轴承嵌入铰接孔内，进一步降低铰接转动的摩擦阻力，延长部件的使用寿命，适合在中低速、中等载荷的铰接工位长期使用，无需频繁维护更换。
