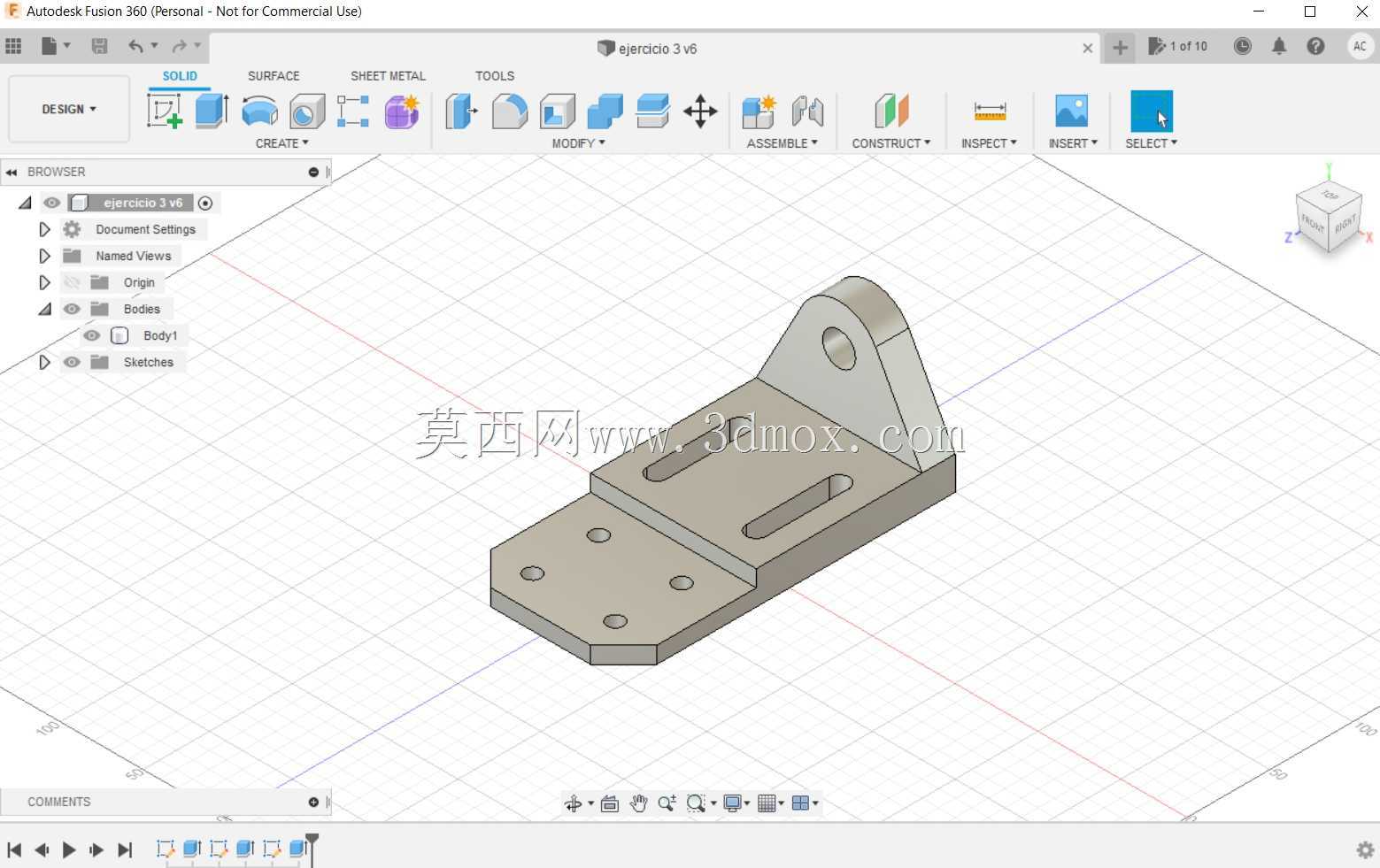

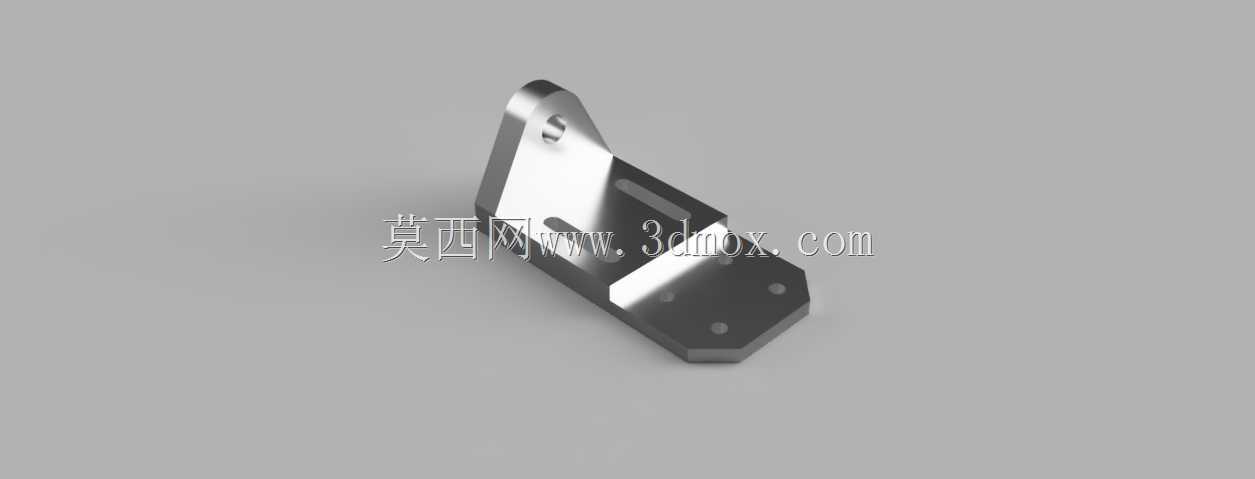

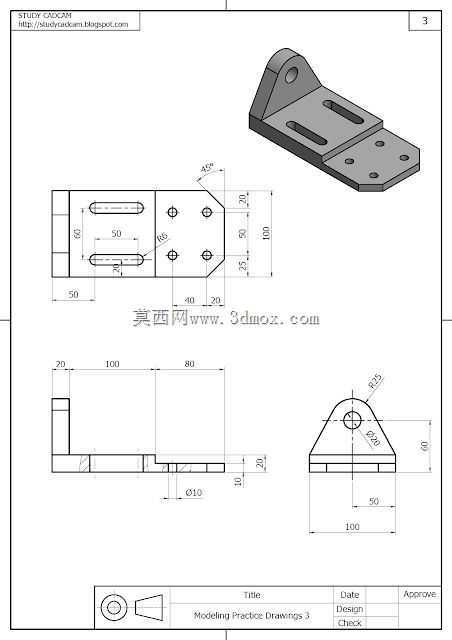

带立板腰型孔的L型安装固定支座

这款L型安装固定支座是工业装配场景中十分常见的支撑连接构件，主要应用在小型自动化生产线的工位辅件固定、教学实验台的功能模块挂载、轻型检测设备的机位调整安装等场景中，能够为被支撑部件提供稳定的刚性承托，同时预留一定的位置调节余量，适配不同装配位置的对位需求。从实际用途来看，该支座可以作为小型气动元件、传感器支架、导向滑轨的安装基座，也可作为轻型机械臂末端执行器的转接固定座，在小负载的机械装配场景中承担载荷传递、位置固定的核心作用，避免被连接件直接与设备主体硬接触造成的磨损，同时降低装配对位的难度。从功能特性来看，该支座采用一体化弯折成型的L型结构，底部平板区域设置了四个圆形通孔，用于穿装螺栓完成支座与安装基面的锁紧固定，平板区域还开设了两条平行的腰型长孔，允许被固定的部件沿着腰型孔的长度方向调整安装位置，抵消装配过程中的孔位误差，也方便后期运维时微调部件位置；侧部立板顶端设置了带通孔的吊耳式凸台，既可以穿装销轴完成铰接类部件的连接，也可以穿装螺栓挂载侧向安装的功能元件，立板与底板之间做了加厚过渡处理，避免应力集中导致的支座断裂，整体结构的抗弯折、抗形变性能优异，能够稳定承载额定范围内的静载荷与小幅动载荷。在设计思路上，这款支座优先考虑了装配兼容性与结构强度的平衡，没有采用多余的复杂曲面，全部采用规则的平面、孔位结构，既方便采用常规铣削工艺加工生产，也能保证安装面的平面度要求，底板边缘做了倒角切边处理，避免锐边划伤装配人员，所有孔位的边缘都做了沉孔设计，保证螺栓安装后头部不会突出安装面，避免与被固定部件产生干涉。从安装边界来看，该支座底板的长宽尺寸适配常规的20系列、30系列工业铝型材的安装孔距，不需要额外加工转接板就可以直接固定在铝型材搭建的机架上，立板的高度控制在小尺寸安装空间的适配范围内，不会占用过多的垂直安装空间，腰型孔的长度预留了足够的调节行程，能够覆盖大部分小型功能部件的位置调整需求，整体尺寸紧凑，适合在空间有限的装配场景中使用。
