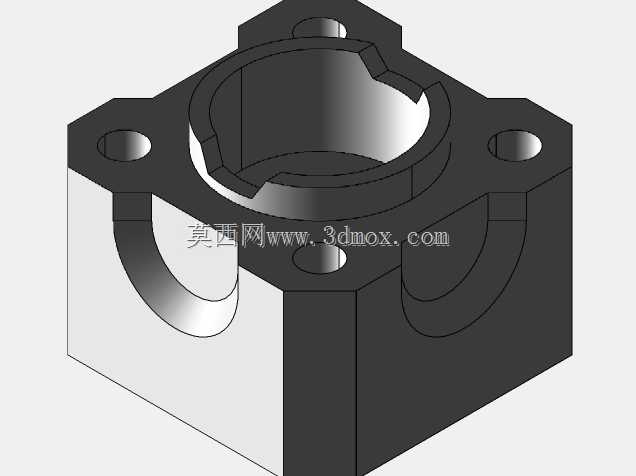

方形带安装孔轴承支撑固定座

该零件为机械传动系统中常用的轴承支撑固定构件，主要应用于各类需要对回转类轴承进行轴向与径向定位的工业场景，常见于自动化输送线、小型传动模组、精密检测设备以及轻工机械的传动单元中，承担着承托轴承外圈、限制轴承位移、分散传动载荷的核心作用，能够有效避免轴承在运转过程中出现窜动、偏摆等问题，保障传动部件的回转精度与运行稳定性。从功能特性来看，该固定座采用分体式合围结构设计，上部开设环形内槽用于嵌装标准轴承外圈，槽壁设置的卡位凸台可与轴承外圈的止动槽配合，实现轴承的周向防转，避免轴承随轴同步转动造成座体磨损；座体四个角位预留贯通式安装孔，可通过内六角螺栓将整个座体固定在设备安装基板上，下部开设的半圆弧避让槽能够为穿过轴承内圈的传动轴提供回转空间，避免轴体运转时与座体发生剐蹭干涉。在设计思路上，该零件优先考虑安装便捷性与载荷承载能力，整体采用方形外轮廓设计，相比圆形座体拥有更大的安装贴合面，安装后抗倾覆能力更强，能够承受一定程度的径向偏载；座体壁厚经过合理分配，轴承安装位的壁厚满足轴承压装后的强度要求，不会因长期受载出现开裂变形，安装孔位的位置度公差严格控制，可适配标准安装孔距的设备基板，无需额外进行孔位加工即可完成装配。从安装边界来看，该固定座的方形外轮廓决定了其安装时需要预留对应边长的平面安装空间，四个安装孔的中心距符合常规小型轴承座的安装规范，上部轴承内槽的直径适配对应规格的深沟球轴承，下部半圆弧槽的直径大于适配传动轴的最大直径，装配时可先将轴承压入座体内槽，再将轴穿入轴承内圈，最后通过螺栓将座体锁紧在安装面上，整个装配流程无需复杂工装，日常维护拆卸也十分便捷，能够大幅降低设备的装配与运维成本。
