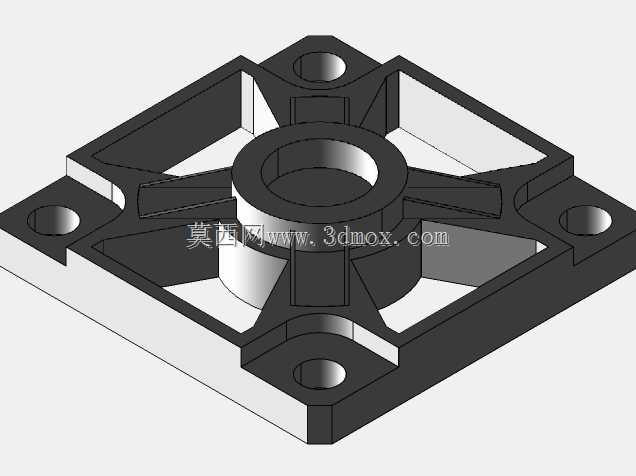

方形法兰带加强筋轴承安装支座结构

该结构件属于机械传动系统中的支撑类基础零件，主要应用于各类中小型工业设备的旋转轴系支撑场景，常见于轻工输送设备、小型自动化装配线、桌面级加工设备以及民用机电产品的动力端布局中，核心作用是为旋转类传动部件提供稳定的安装基准，承受轴系运转过程中产生的径向载荷与少量轴向载荷，同时隔绝轴系振动向设备机架的传递，保障传动部件的运转同轴度与长期运行稳定性。从功能特性来看，该零件采用一体化铸造成型后做机加工的工艺路线设计，主体为方形安装底座，中心设置贯通的轴承安装孔位，孔位周边做加厚凸台结构来提升轴承配合面的结构强度，避免长期受载出现孔位形变导致的轴承跑圈问题。底座四个对角位置设置沉头安装孔，可通过内六角螺栓将整个支座固定在设备机架的安装平面上，沉头结构能够保证螺栓安装后端面不突出底座平面，不会对周边其他部件的布局造成干涉。中心凸台与方形底座之间设置了多道辐射状加强筋，筋板沿圆周方向均匀分布，连接中心安装凸台与底座四边，在不额外增加零件整体壁厚、控制零件整体重量的前提下，大幅提升了底座与中心支撑部位的连接刚度，能够有效抵消轴系运转时产生的倾覆力矩，避免支座受载后出现中心部位偏移的问题。从设计思路层面，该零件在结构优化阶段充分考虑了铸造工艺的成型特性，所有转角位置均设置了合理的铸造圆角，避免应力集中导致的零件开裂问题，同时筋板的厚度设置遵循均匀过渡原则，防止铸造过程中出现缩孔、缩松等成型缺陷，降低后续机加工的余量与加工难度。在安装边界方面，方形底座的外轮廓尺寸适配常规小型设备的安装面布局，四个安装孔的孔距符合通用五金配件的安装尺寸规范，能够直接替换同规格的标准支撑座产品，不需要对原有设备的安装面做二次改孔加工；中心轴承安装孔的孔径公差按照基孔制配合要求设计，可适配标准系列的深沟球轴承安装，孔位端面的垂直度公差控制在合理范围内，能够保证轴承安装后轴系的回转精度满足常规传动场景的使用需求。零件整体的高度尺寸经过紧凑化设计，在保障支撑强度的前提下尽可能压缩轴向安装空间，适配结构紧凑的小型机电设备内部布局需求，不会占用过多的设备内部安装空间。
