带加强筋铰接式安装固定支座结构

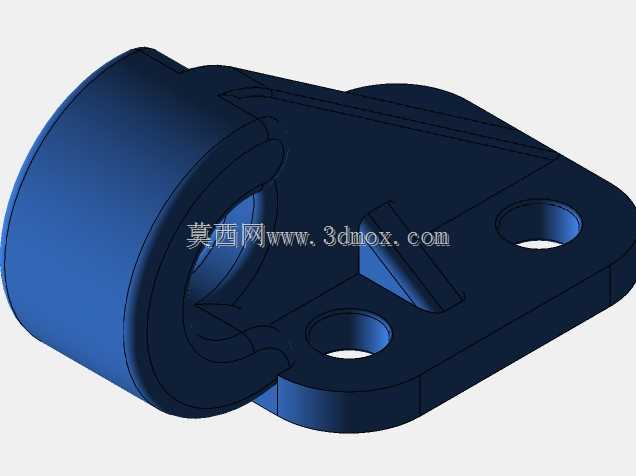

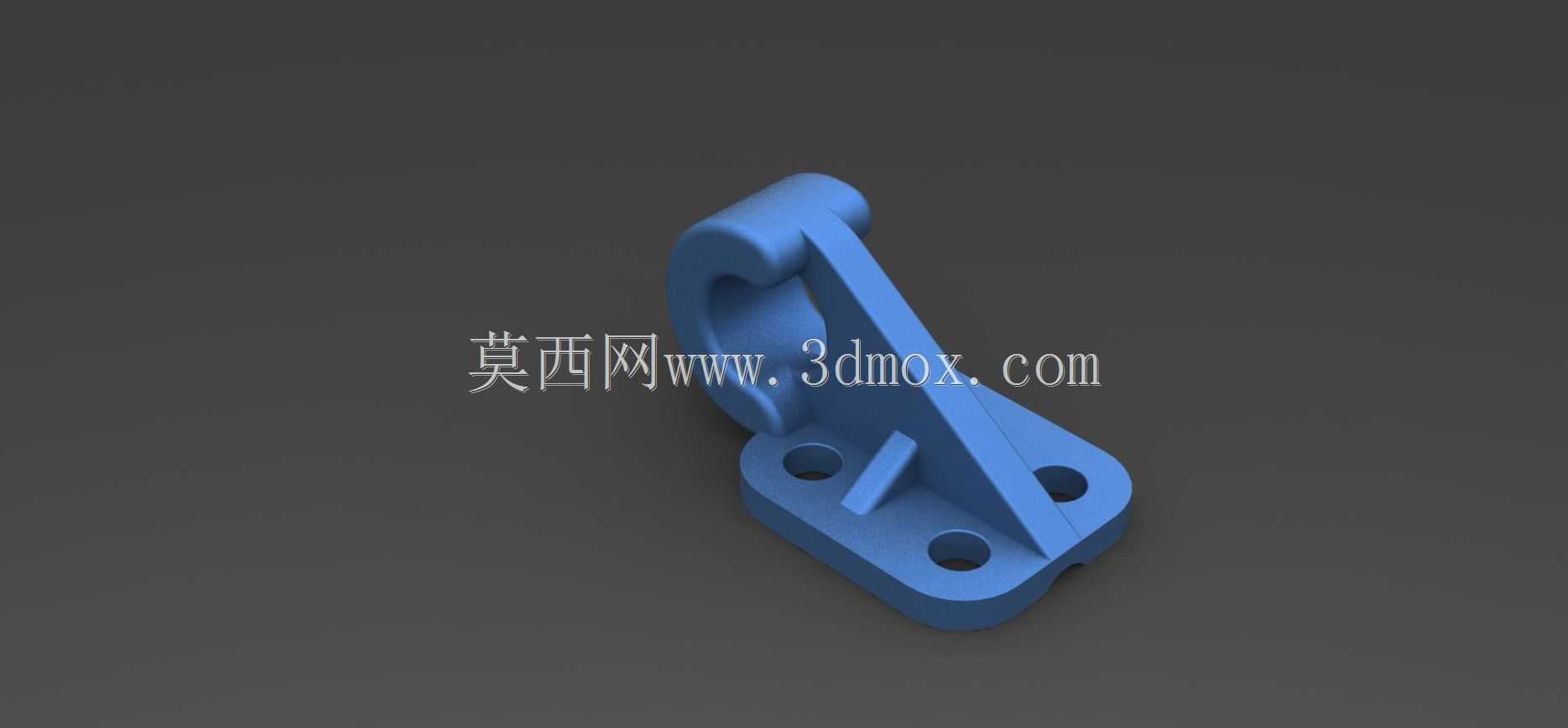

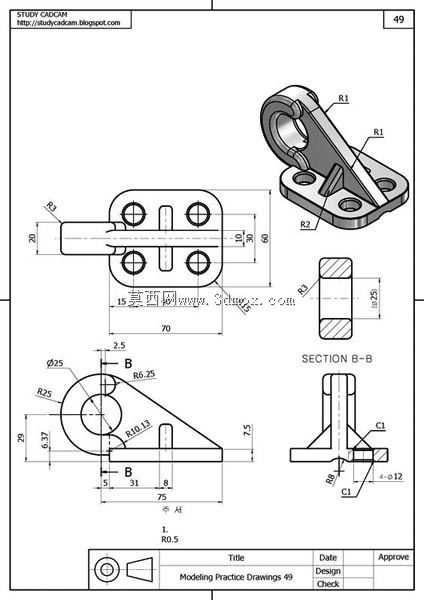

这款铰接式固定支座是工业装配领域常用的支撑连接构件，主要应用在需要实现小角度摆动铰接、同时承担垂直与侧向载荷的设备连接场景中，常见于轻工生产线的连杆传动机构、小型设备的舱门开合支撑、工装夹具的定位铰接部位，也可作为非标自动化设备中气动元件、检测模块的可调安装基座，能够在设备运行过程中为被连接件提供稳定的支撑基础，同时允许连接端围绕铰接轴完成设定角度范围内的转动，避免刚性连接带来的应力集中损伤部件。从功能特性来看，支座整体采用一体化成型结构，上部的带开口铰接耳孔可配合销轴完成与外接构件的铰接装配，开口式的耳孔设计既方便销轴的快速穿装，也能在长期磨损后通过调整紧固件间隙补偿铰接副的旷量，下部的安装底板设置了三个均匀分布的螺栓过孔，可通过标准螺栓将支座整体固定在设备机架或安装平台上，底板与上部铰接耳之间设置了三角形加强筋结构，能够有效抵消铰接部位传递来的侧向弯矩，避免支座在承受偏载时出现底板变形、耳板断裂的问题，整体结构的载荷传递路径清晰，受力均匀性较好。在设计思路上，这款支座优先考虑了装配便利性与结构强度的平衡，铰接耳的内孔做了适配标准销轴直径的公差设计，既保证销轴转动的灵活性，又不会因间隙过大产生运行晃动，安装底板的孔位按照常用安装间距做了标准化设计，可适配多数工业铝型材框架、钢板机架的安装孔距，无需额外打孔即可完成装配；加强筋的厚度与耳板、底板的壁厚保持一致，避免壁厚差异过大导致成型过程中出现缩孔、应力集中的缺陷，支座的所有棱边都做了小圆角过渡处理，既可以减少加工过程中的应力集中，也能避免装配时锐边划伤操作人员。从安装边界来看，支座整体轮廓紧凑，底板的安装孔中心距适配常规的40mm、50mm规格工业铝型材槽距，铰接耳的中心高度处于常规小型铰接构件的安装高度区间，安装后不会占用过多的设备内部空间，铰接部位的转动空间预留充足，在最大摆动角度下不会与安装平面、周边构件产生运动干涉，能够适配多数紧凑安装空间下的铰接支撑需求。
