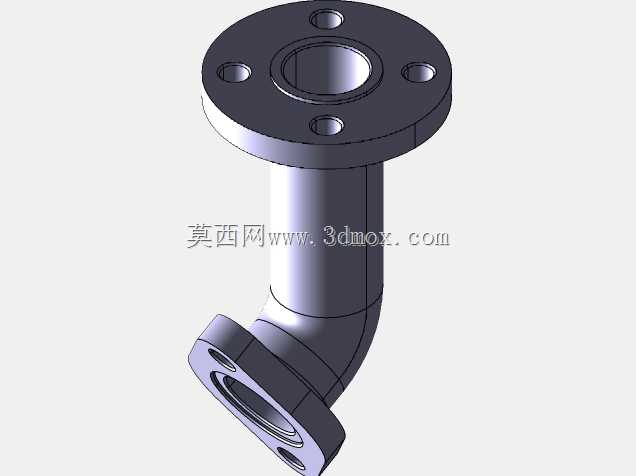

双法兰连接式90度流体转向弯头结构

这款双法兰90度弯头是工业流体输送管路系统中的核心转向连接件，主要应用在石化输送、市政给排水、暖通循环、工业制程管路等需要改变管路走向的场景中，承担着连通两段垂直排布管路、引导介质平稳转向的核心作用，可适配输送水、油气、低腐蚀化工介质等多种流体工况，在管路布局受空间限制无法直线排布时，能够在不额外增加管路接头数量的前提下完成管路方向切换，有效减少管路系统的泄漏风险点。从功能特性来看，该弯头两端采用标准法兰盘连接结构，法兰盘上均匀分布螺栓安装孔，安装时可通过螺栓配合密封垫片实现与对应管路法兰的刚性密封连接，连接强度高、密封性能可靠，能够承受管路内一定的介质压力与温度波动，相比螺纹连接的弯头，法兰式连接更适合大管径、中高压的管路工况，后期维护拆卸也更为便捷，无需转动整段管路即可完成弯头的更换检修。在设计思路上，这款弯头采用等通径弯管结构，弯管段采用平滑圆弧过渡设计，避免直角转向带来的介质流动阻力骤增问题，能够有效降低介质流经弯头时的压损，减少管路内紊流、冲蚀现象的发生，延长弯头的实际使用寿命；两端法兰盘与中间弯管段采用一体化衔接结构，衔接位置做了圆弧过渡加强处理，避免应力集中导致的结构开裂问题，法兰盘的安装孔位置、孔径均匹配通用法兰安装标准，能够直接与同规格的标准法兰管路、阀门、泵体设备端口对接，无需额外制作转接件。从安装边界来看，该弯头两端法兰盘面呈90度垂直排布，安装时需要预留对应法兰盘的螺栓操作空间，弯管的弯曲半径经过合理设计，在满足转向需求的同时尽可能压缩整体占用空间，适合在紧凑的管路布局中使用，法兰端面的平整度满足密封安装要求，安装时只需匹配对应压力等级的密封垫片，按照标准扭矩锁紧螺栓即可实现可靠密封，整体结构无多余突出部件，不会对周边管路、设备造成安装干涉。
