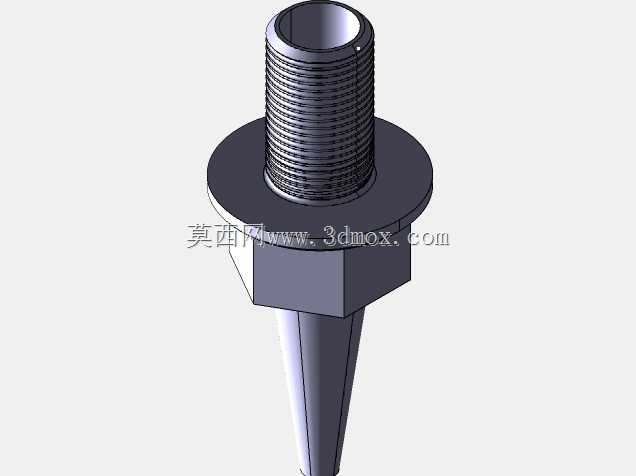

外螺纹连接式锥形流体扩散器结构

这款扩散器主要应用于中小通径流体管路系统中，常见于气动控制回路、低压流体输送支路、小型喷淋均流系统、实验台流体整流工位等场景，核心作用是对进入管路的高压流体进行逐步扩容减速，将入口处的集中紊流调整为均匀分布的层流状态，避免高速流体直接冲击下游管路或元件造成的振动、冲蚀、流量分布不均问题，同时可降低流体通过时的气动噪声，提升整套管路系统的运行稳定性。从结构设计来看，产品上部采用标准外螺纹柱结构，螺纹段长度适配常规壁厚的管路安装板或接头基座，可直接通过螺纹旋合完成主体固定，无需额外设计复杂的连接卡扣或焊接结构，安装时可通过螺纹旋入深度微调前端伸出长度，适配不同的安装空间需求。螺纹根部设置一体式圆形法兰挡边，法兰端面平整，安装时可紧贴安装基座表面，既可以作为螺纹旋入的行程限位，避免旋入过深导致内部流道错位，也可配合密封垫片实现安装面的静密封，防止流体从连接缝隙处泄漏。法兰下方设置标准六角凸台结构，对边尺寸适配常规开口扳手、活动扳手的夹持规格，安装紧固时可直接在六角部位施加扭矩，不会损伤上部螺纹或下部锥形流道结构，紧固操作便捷可靠，可满足现场装配、后期维护拆装的操作需求。下部采用平滑过渡的锥形收缩流道结构，锥面母线为直线型，从六角部位的通径逐步收窄至出口端，流道内壁无突变台阶、无锐角棱角，流体通过时可沿锥面逐步调整流向，减少局部涡流的产生，降低流体阻力损失。整体结构为一体化成型设计，各连接部位无拼接缝隙，结构强度高，可承受常规管路系统的工作压力，不会在流体压力冲击下出现结构开裂问题。安装边界方面，上部螺纹段外径适配对应规格的内螺纹接口，法兰盘外径大于螺纹大径，安装时需在基座上预留对应直径的通孔，六角部位的对边尺寸决定了安装时所需的扳手操作空间，下部锥形段长度决定了扩散器伸入下游腔体的深度，设计时可根据下游腔体的容积、流体流量参数调整锥度与长度，匹配不同的均流需求。
