大跨度桁架式龙门移栽机械手结构

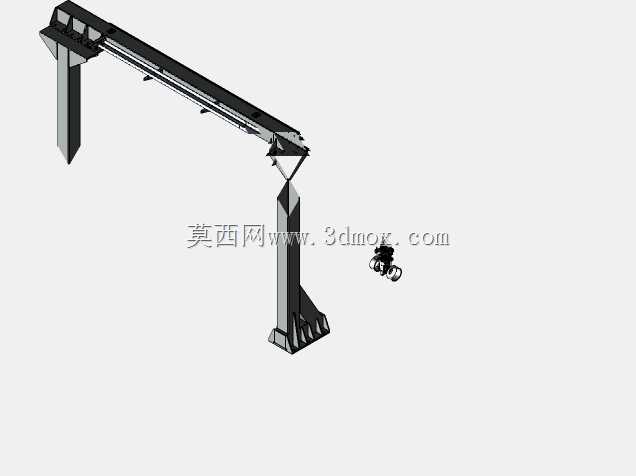

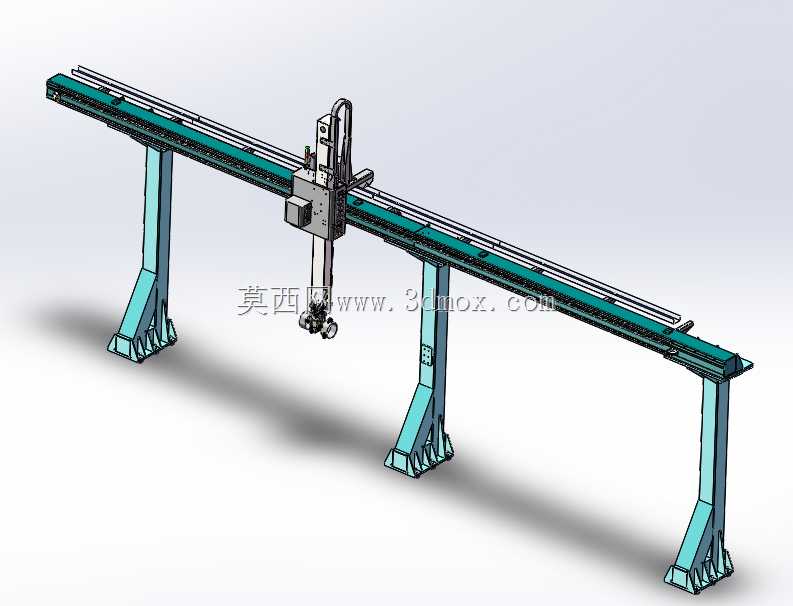

这款龙门式移栽机械手主要面向长行程、大覆盖范围的工业物料转运场景，常见于汽车零部件焊装线的工位间工件转运、大型板材加工产线的原料上下料、长尺寸型材的工序间流转，以及仓储物流环节的整托货物平面分拣作业，能够在固定覆盖的矩形作业区域内完成重物的精准抓取、平移与放置动作，替代人工完成高负载、高重复度的搬运作业，大幅降低产线人工劳作强度，同时规避人工搬运长尺寸、大重量工件时的磕碰与安全风险。设备采用三立柱支撑的大跨度横梁结构，横梁沿长度方向布置高精度直线导轨与齿轮齿条传动副，能够保证滑座在全行程移动过程中的运行平稳性，避免长跨度下的横梁形变影响定位精度；竖直方向的Z轴滑台集成在横向移动滑座上，可根据作业需求完成升降动作，末端搭载适配的夹持或吸附执行端，能够适配不同形态、不同重量的工件抓取需求，整套设备可实现X轴横向长距离移动、Z轴竖直方向升降的多轴联动，配合末端执行端的旋转或摆动功能，可覆盖作业范围内任意点位的物料取放需求。在设计层面，这款设备优先考虑了长行程下的结构刚性，支撑立柱采用变截面箱型焊接结构，底部设置大面积安装法兰与地脚固定，能够抵消横梁满载移动时的倾覆力矩，保证设备高速运行时的整体稳定性；横梁采用轻量化的型钢焊接后去应力处理，既保证了导轨安装面的平面度要求，又尽可能降低了自身重量对支撑结构的载荷压力，传动部件选用密封式的导轨与齿条结构，可适配车间内多粉尘、少量切削液飞溅的复杂作业环境，降低日常维护的频次。从安装边界来看，该设备的横向跨度可根据产线实际布局调整，单段标准横梁可拼接延长至数十米行程，立柱高度可根据作业面的高度需求定制，安装时仅需在地面按照预设点位做预埋固定或膨胀螺栓固定，无需复杂的地基施工，能够快速适配现有产线的升级改造需求，不会对原有车间布局造成大规模改动；设备运行时的横向移动速度可根据搬运物料的重量调整，重载工况下可保证低速平稳运行，轻载工况下可提升运行速度匹配产线节拍，Z轴升降行程可根据工件的堆叠高度或设备的上下料高度差定制，能够满足不同产线的差异化作业需求，整套结构的走线全部采用拖链内置布置，避免线缆外露造成的剐蹭风险，提升设备长期运行的可靠性。
