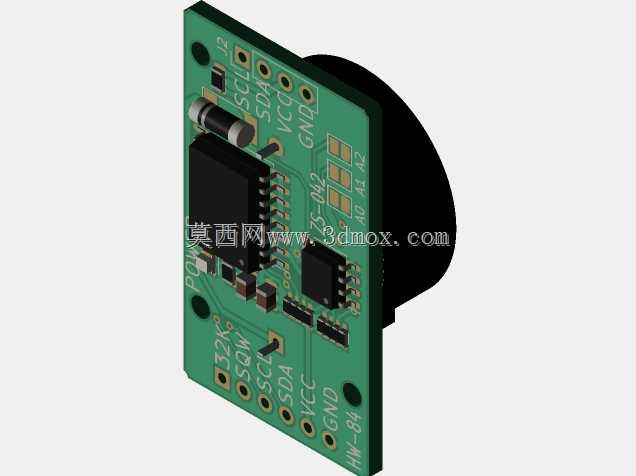

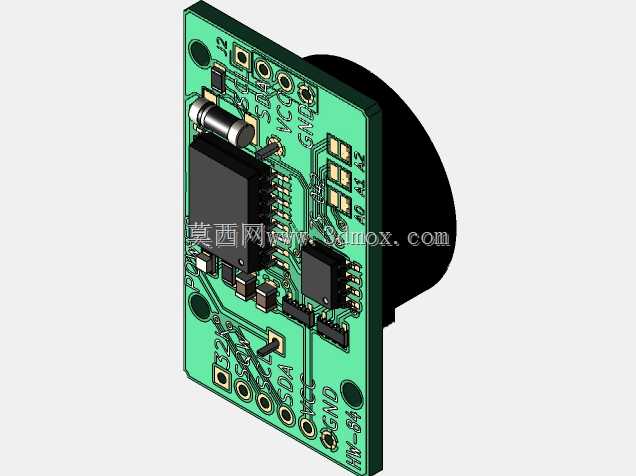

高精度DS3231SN实时时钟模块结构设计

该实时时钟模块是面向嵌入式计时场景开发的功能型电子组件，核心依托DS3231SN高精度时钟芯片搭建，可广泛应用于工业控制终端、物联网数据采集节点、智能家电主控板、户外环境监测设备等需要长期精准计时、掉电仍需维持时间记录的电子系统中，解决普通单片机内置计时单元精度不足、掉电后时间数据丢失的行业痛点。模块整体采用紧凑型PCB板载设计，板体为规则矩形结构，边缘预留标准安装孔位，可直接通过铜柱或螺丝固定在设备主控舱内的预留安装位，也可通过排针直插焊接在主控电路板的对应接口上，安装边界适配多数嵌入式设备的内部预留空间，不会占用过多舱体容积，适配狭小空间内的集成装配需求。功能设计层面，模块集成了高精度温补晶振单元，可在宽温域环境下维持稳定的计时精度，大幅降低温度变化带来的计时漂移问题；板载备用电池座可搭配纽扣电池实现主电源掉电后的持续计时供电，无需设备重新上电后重复校准时间；板载电路预留了标准I2C通讯接口，通过SDA、SCL引脚即可与主控单元完成时间数据的交互传输，接口定义清晰，可直接适配多数主流单片机的通讯引脚，无需额外设计电平转换电路。设计过程中充分考虑了实际生产与使用的可靠性，板上元器件布局遵循信号流向规则，时钟核心芯片远离板上电源接口等易产生电磁干扰的区域，供电线路做了滤波处理，降低电源纹波对计时精度的影响；接口引脚做了清晰的丝印标识，避免生产装配与用户接线时出现错接反接问题；板体边缘做了圆角处理，避免装配过程中板边毛刺划伤操作人员或损坏周边线材。模块自带的电池仓结构与PCB板采用一体化布局，电池安装后不会超出板体的整体轮廓边界，进一步压缩了模块的整体占用空间，可适配各类对安装尺寸有严格限制的小型智能设备集成需求，在保证计时功能稳定可靠的前提下，最大化提升模块的场景适配能力。
