带保险丝开关一体化IEC AC电源输入插座

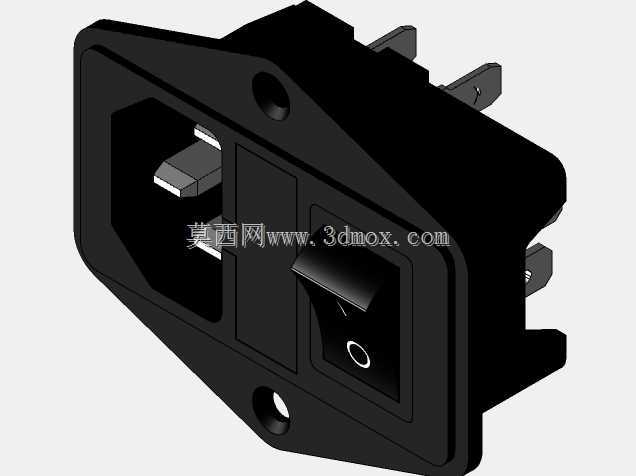

　　在各类台式电子设备、小型工业控制终端、桌面型测试仪器、外置式电源转换装置的结构设计环节，电源输入模块的选型与布局直接关系到整机的装配效率、后期维护便捷性以及用电安全冗余度，这款集成式AC输入组件正是针对这类场景的紧凑化需求完成的结构设计。不同于传统分离式布局需要分别在设备面板开孔安装品字插座、保险丝座、电源开关三个独立元件，该组件将三个功能单元整合在同一个安装基座上，仅需在设备壳体上开设一个对应轮廓的安装孔，通过基座上下两端的带孔安装耳使用螺丝完成固定，大幅减少面板开孔工序，同时也避免了多个元件分别安装带来的装配公差累积问题，能有效保证面板外观的整齐度。从功能逻辑上看，三个单元的排布经过实际走线验证：品字AC插孔位于组件左侧，

　　采用标准IEC C14接口规格，可兼容市面上通用的品字电源线，插拔寿命满足常规民用与工业设备的使用频次要求；中间区域为保险丝安装仓，内置标准尺寸管状保险丝的夹持结构，无需额外焊接即可完成保险丝的固定，更换时仅需从面板外侧撬开仓盖即可操作，无需拆开设备整机外壳，大幅降低后期运维的操作门槛；右侧集成的摇臂式船型开关为两档通断结构，开关拨柄的阻尼力度经过调校，既不会因为运输振动出现误触发，也不会因为操作阻力过大影响使用手感，开关的触点载流量与插座、保险丝的额定参数匹配，不会出现载流瓶颈。设计过程中重点考量了安装边界的兼容性：基座整体采用阻燃黑色工程塑料注塑成型，安装耳的开孔位置、孔距参考了行业内通用的同类型集成插座安装尺寸，

　　可直接替换市面上多数同规格的老旧插座组件，无需对原有设备面板进行二次扩孔或补孔改造；组件背面的插脚采用直插式焊片结构，插脚的排布间距符合安规爬电距离要求，焊接端的厚度与宽度兼顾了焊接牢固度与载流能力，既可以直接通过导线焊接连接内部电源电路，也可以搭配配套的接插件实现快插式装配，适配不同生产规模的装配工艺需求。在实际设备布局时，该组件通常安装在设备背板的下部区域，靠近设备内部电源板的进线端位置，能够尽可能缩短强电走线的长度，减少强电线路对设备内部弱电信号线路的电磁干扰；组件的面板突出高度经过控制，安装后不会因为突出过多影响设备的靠墙放置，也不会因为突出过少导致插拔电源线时出现干涉。针对不同设备的电压等级需求，

　　该组件的保险丝仓可适配不同额定电流的管状保险丝，开关与插座的绝缘结构能够满足常规二类电子设备的安规绝缘要求，基座的塑料材质耐温范围覆盖设备正常工作时的电源模块发热温度区间，不会因为长期受热出现结构变形或者绝缘性能下降的问题。在三维建模过程中，所有的插脚位置、安装孔位、开关拨柄的活动行程都按照实际元件的尺寸参数进行1:1还原，建模时预留了面板安装的钣金厚度公差，以及焊接引脚的走线避让空间，结构工程师在进行整机布局时，可以直接将该模型导入装配体中，完成面板开孔的位置参考、内部走线的空间校验，无需额外对元件进行测绘建模，能够有效缩短结构设计阶段的元件选型与布局周期。
