CoreXY三点调平Z轴床架安装结构

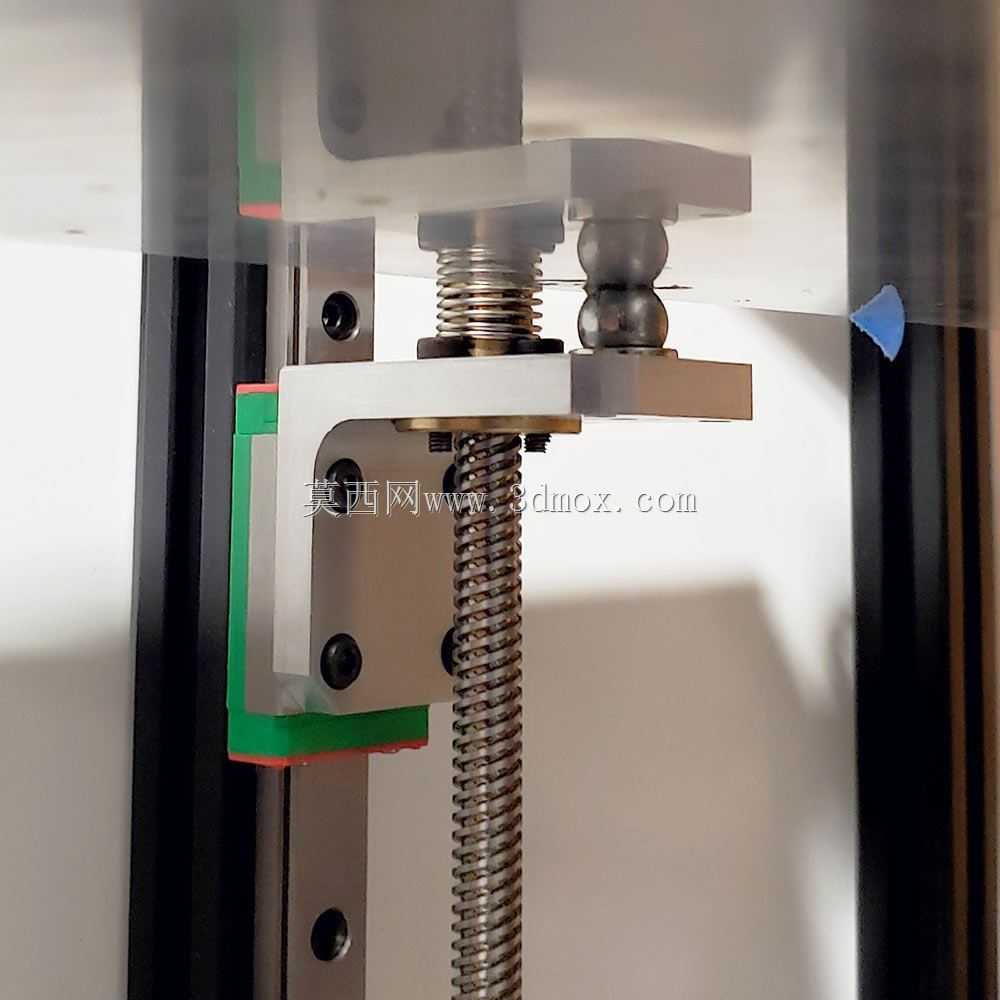

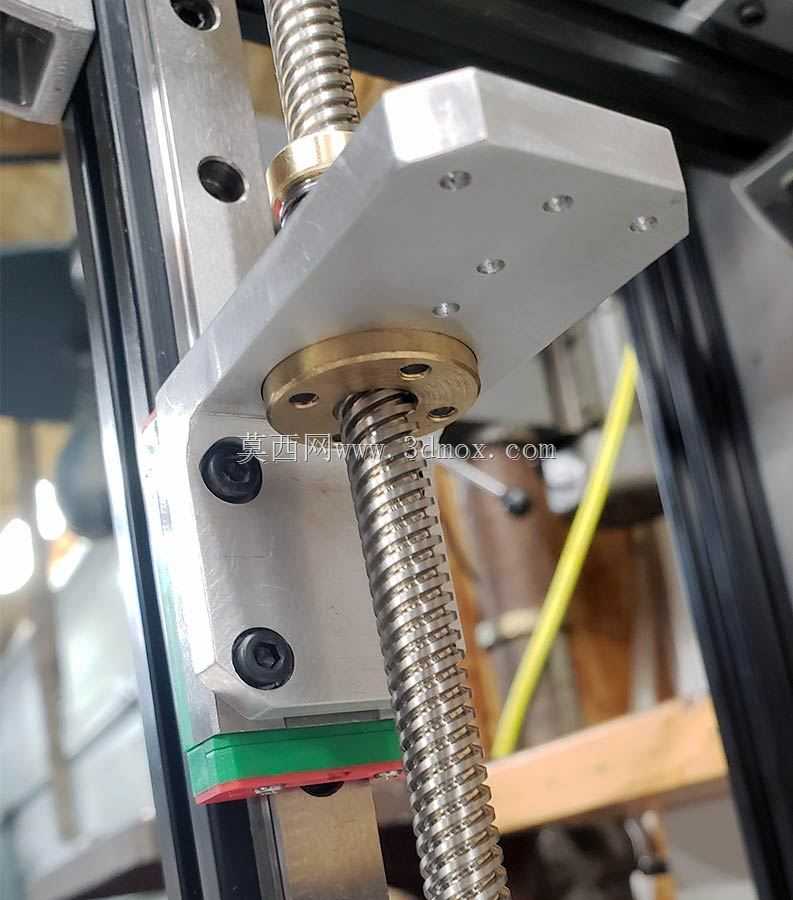

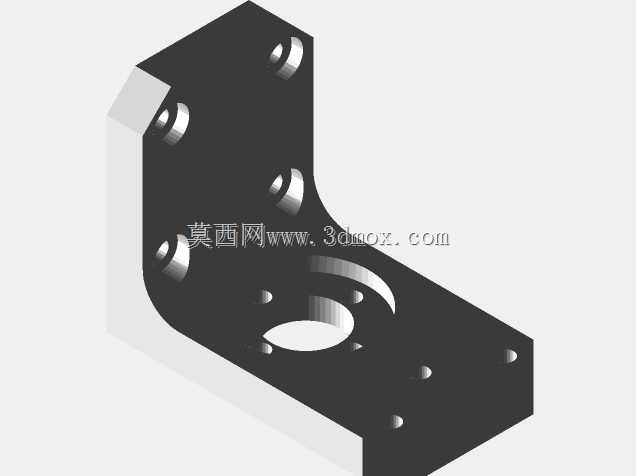

该结构主要应用于桌面级FDM熔融沉积成型3D打印设备的Z轴运动承载系统，适配采用CoreXY运动架构的SolidCore系列打印设备，作为Z轴方向的核心承载与传动部件，承担着热床平台的升降驱动、位置保持以及打印过程中的调平基准承载功能，直接决定打印首层的附着效果与整体打印精度。在实际打印作业场景中，Z轴床架需要承接热床加热模块、打印基板以及打印件的整体重量，同时要在Z轴升降过程中保持运动的直线度与平稳性，避免出现Z轴 wobble晃动、层纹错位等常见打印缺陷，三点床调平的设计逻辑能够通过三个支撑点的独立微调，快速消除安装平面与运动平面的平行度误差，相比四点调平结构不会出现过定位导致的应力变形，调平操作更易上手，调平后状态保持更稳定。该床架的设计思路围绕底部独立Z轴电机驱动的架构展开，区别于顶部挂载Z轴电机的结构形式，将驱动源布置在设备底部框架位置，能够有效降低设备整体重心，提升高速打印过程中的整机稳定性，床架主体采用一体化金属切削加工成型，安装面与丝杠螺母配合位、导轨滑块连接位采用一次装夹加工完成，保证各配合面的形位公差满足高精度运动要求。在功能特性上，床架集成了滚珠丝杠螺母安装座、直线导轨滑块连接位、热床支撑固定孔组三类核心功能接口，丝杠螺母采用法兰式铜合金螺母配合锁紧结构，能够有效消除丝杠传动的反向间隙，导轨连接位设置有定位销孔与沉头锁紧孔，安装时可通过定位销快速对齐导轨滑块的安装基准，避免装配错位导致的导轨卡顿。安装边界方面，该床架适配2020/2040系列铝型材框架的安装空间，Z轴方向的运动行程可根据选用的丝杠长度灵活适配，横向安装孔位间距匹配标准线轨滑块的安装尺寸，预留的热床安装孔位支持通用尺寸的方形热床基板固定，三点调平支撑点呈等腰三角形布置，支撑点间距覆盖主流200-300mm打印幅面的热床尺寸，调平螺丝采用细牙螺纹结构，单圈调节精度可达0.1mm级别，能够实现微米级的床面高度微调，满足高精度打印的首层高度控制要求。结构上还预留了限位触发片的安装位置，可适配机械限位、光电限位等多种Z轴原点限位方案，床架边缘做了倒角处理，避免装配过程中划伤线材或操作人员，整体结构紧凑，装配流程简单，无需复杂的专用工装即可完成组装调试。
