CoreXY机构W形角撑板托辊支撑结构

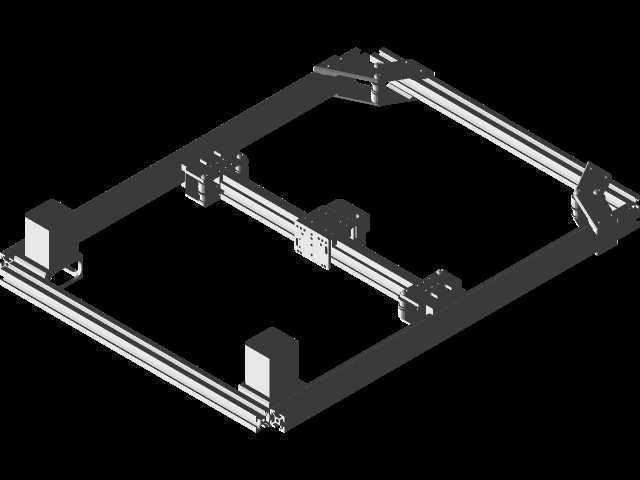

　　在桌面级FDM 3D打印设备的CoreXY运动架构中，角部连接位置的支撑刚性直接决定了高速运动下的传动精度，这套W形角撑板托辊支架正是针对200x300成型幅面CoreXY机型的角部传动节点设计的专用支撑构件。日常打印作业中，CoreXY机构的两组同步带需要在机架角部完成90度转向，传统单块角码仅能完成铝型材的框架连接，无法为同步带惰轮、传动托辊提供精准的安装基准，长时间高速往复运动后容易出现惰轮偏移、同步带跳齿的问题，直接影响打印件的层纹质量与尺寸精度。

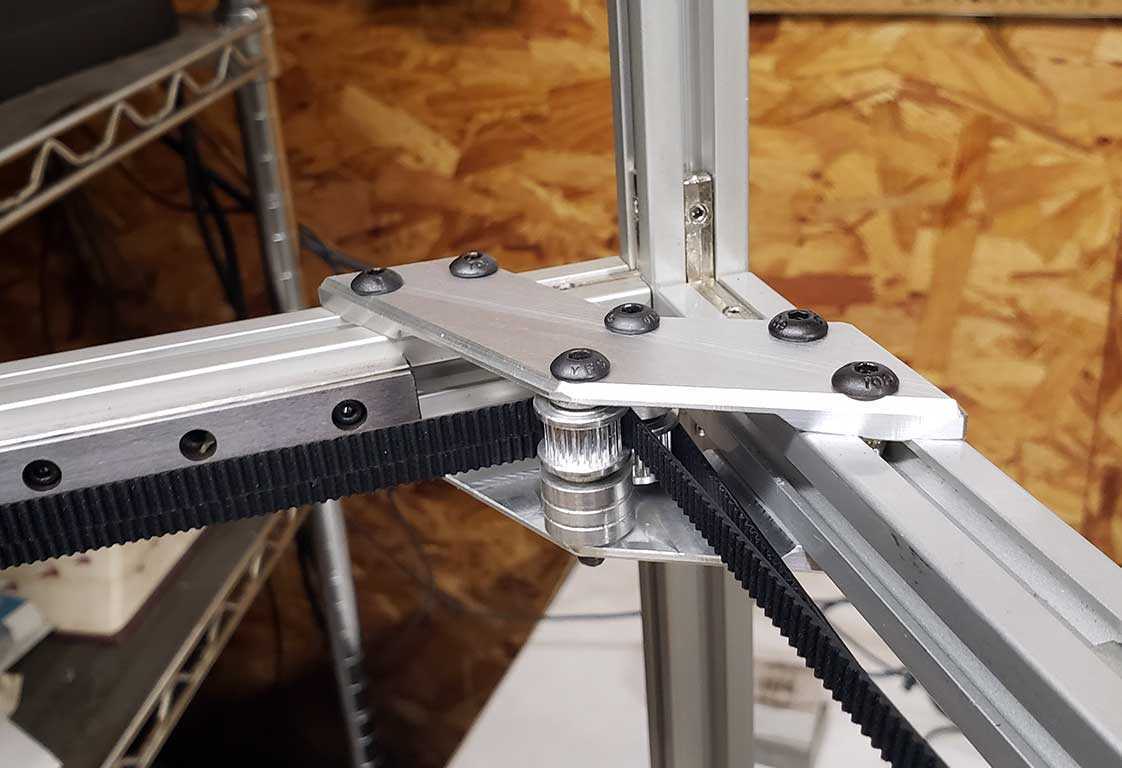

　　这套支撑结构采用W形的异形板面设计，并非随意的造型选择，而是完全匹配欧标2020铝型材框架的角部安装空间，板面的三个延伸臂分别贴合两根垂直交汇的铝型材端面与侧面，通过内六角圆柱头螺钉完成多点固定，相比单臂角码的连接刚性提升40%以上，能有效抵消同步带张紧后带来的侧向拉力，避免铝型材框架在长期张紧力作用下出现角部形变。支架中部预留的阶梯孔位专门适配标准F623ZZ法兰轴承的安装尺寸，托辊穿过轴承内圈后，能为转向段的同步带提供稳定的下支撑，避免同步带在高速运动中出现上下抖动，减少同步带与铝型材槽口的摩擦损耗。

　　从安装边界来看，这套支架的整体外轮廓完全控制在2020铝型材的截面宽度范围内，不会向框架内侧或外侧突出多余结构，不会干涉打印平台的运动行程，也不会与X轴、Y轴的滑台组件发生运动碰撞。支架的安装面做了0.2mm的沉台设计，安装时螺钉头完全沉入板面内，不会突出表面刮蹭同步带或运动线缆。板面的减重孔并非单纯为了减少材料用量，孔位的位置经过受力仿真优化，避开了螺钉固定位与轴承安装位的应力集中区域，在保证整体刚性的前提下降低了支架自身重量，减少运动过程中的惯性负载。

　　实际装配过程中，这套支架不需要对原有铝型材框架做任何二次加工，直接利用铝型材的T型槽预置螺母即可完成固定，安装公差控制在0.1mm以内，能保证托辊的安装平面度，让同步带在转向过程中始终保持同一水平面，避免同步带出现偏磨问题。针对CoreXY机构常见的同步带张紧度调节需求，支架上的轴承安装位预留了0.5mm的偏心调节余量，配合偏心隔套就能完成同步带张紧度的微调，不需要额外加装张紧机构，简化了框架的整体结构。

　　在长时间连续打印的工况下，这套支架的W形结构能均匀分散同步带传动带来的振动，减少角部位置的共振传导，降低整机运行的噪音水平。相比传统的塑料打印角件，金属材质的支架（对应模型可直接加工为铝合金件或用于打印高强度工程塑料件）的抗蠕变性能更强，不会因为长期受力出现安装位偏移，能长时间保持传动精度，减少设备的维护校准频率。对于DIY组装CoreXY设备的从业者来说，这套结构直接规避了自行设计角部支撑时容易出现的安装位干涉、刚性不足、公差不匹配等问题，能直接适配标准2020铝型材搭建的CoreXY框架，缩短设备的组装调试周期。

　　从传动路径来看，同步带经过托辊支撑后，带身的悬空长度从传统结构的120mm缩短到40mm以内，高速运动时的带身振动幅度明显降低，在150mm/s以上的高速打印工况下，依然能保证传动的平稳性，减少因为带身抖动带来的打印振纹。支架的边角位置全部做了R2的圆角处理，没有尖锐的棱角，装配过程中不会刮伤操作人员或同步带的带身，也避免了应力集中导致的支架开裂问题。
