SolidCore CoreXY 3D打印机

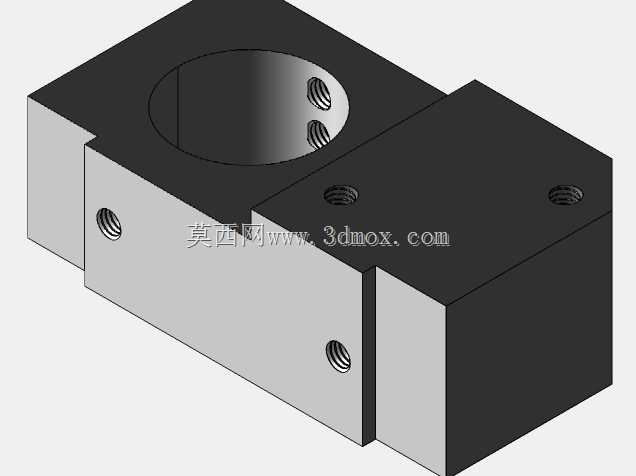

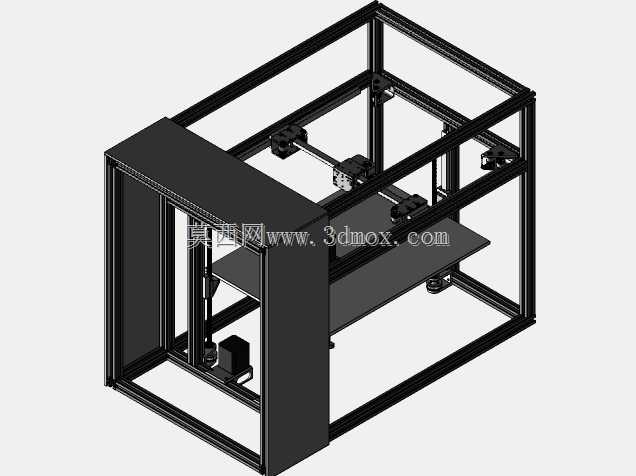

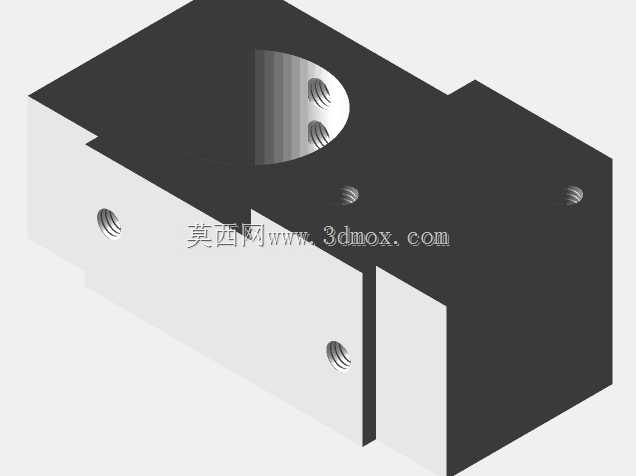

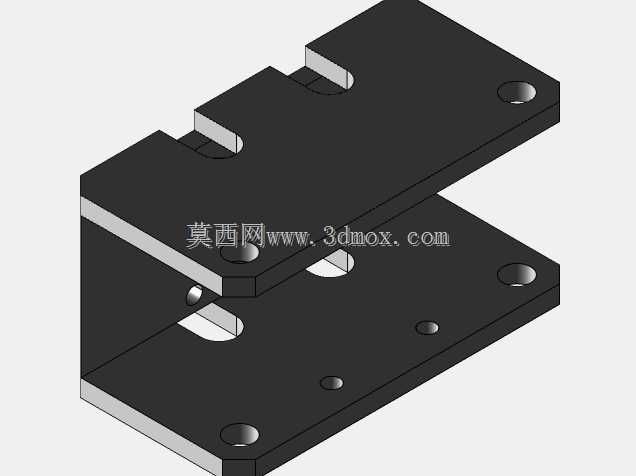

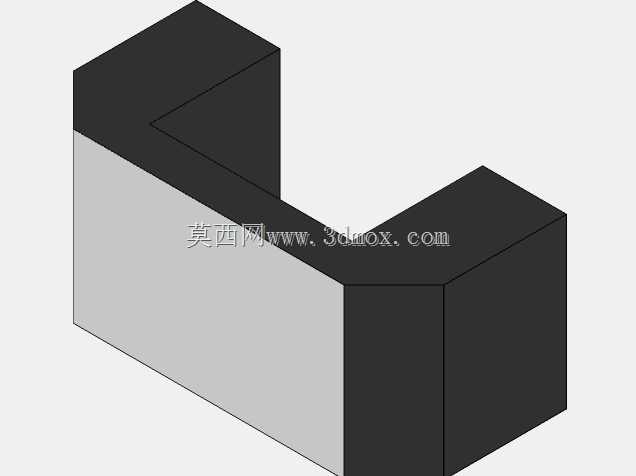

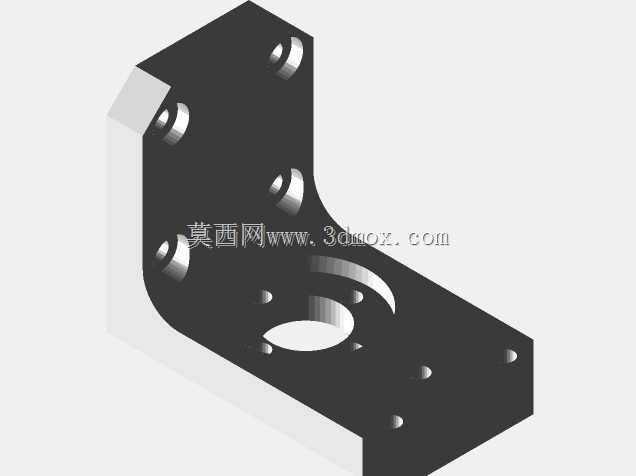

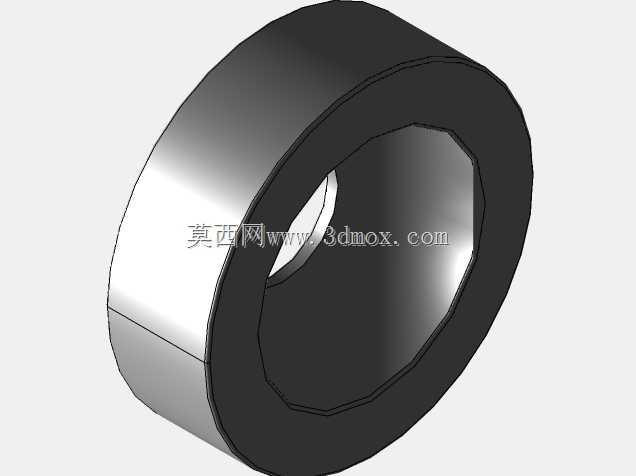

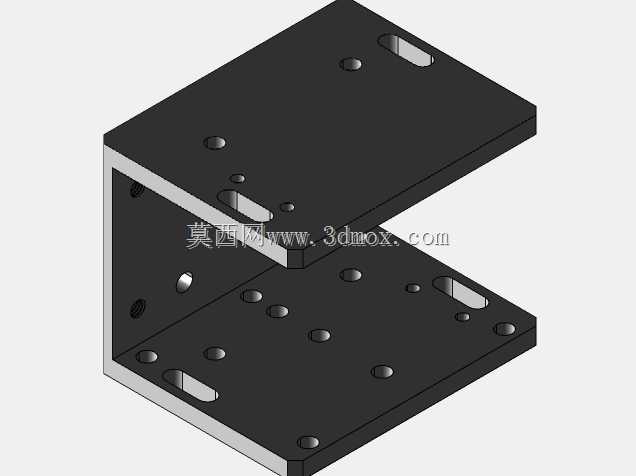

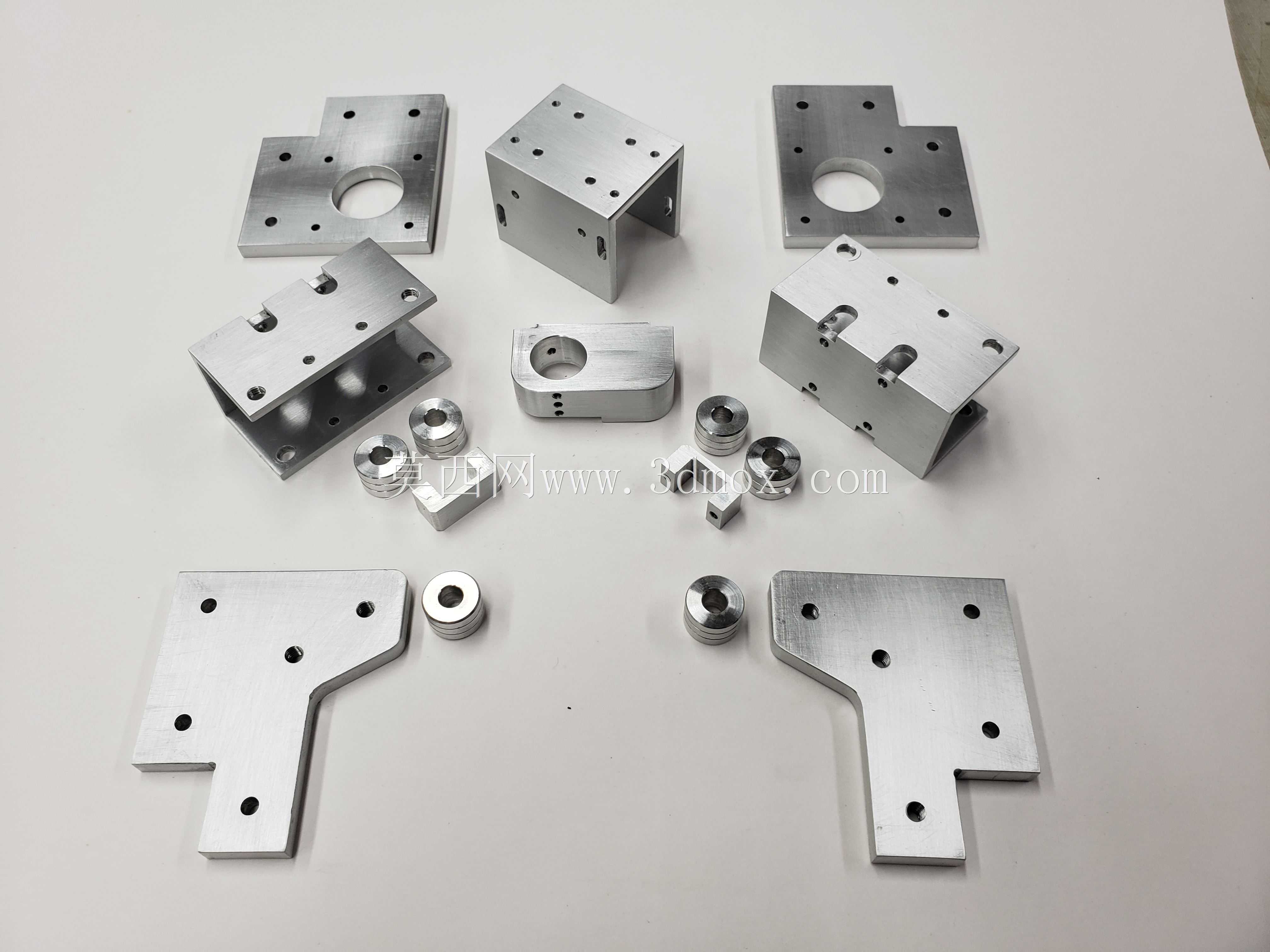

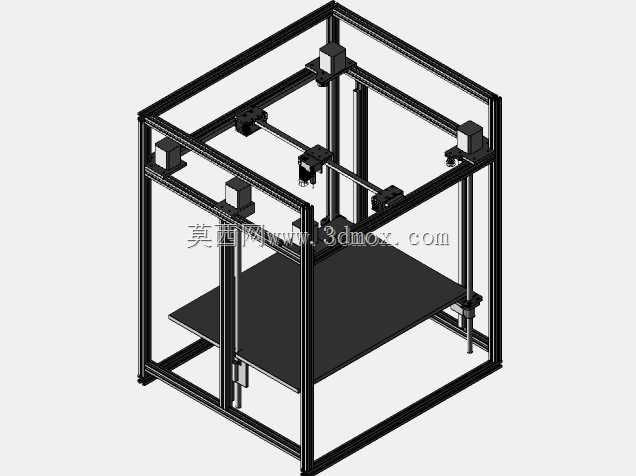

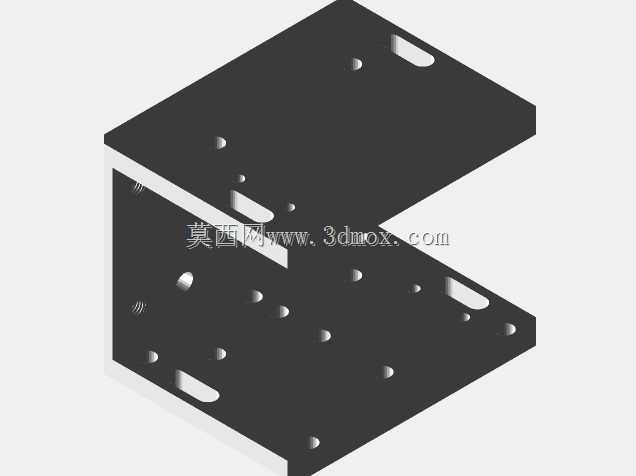

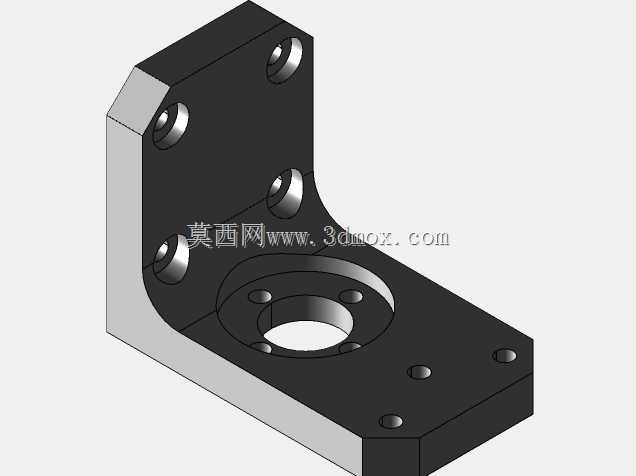

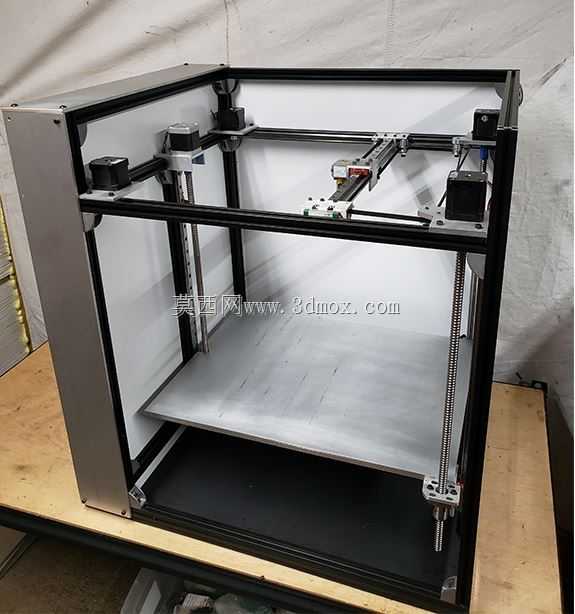

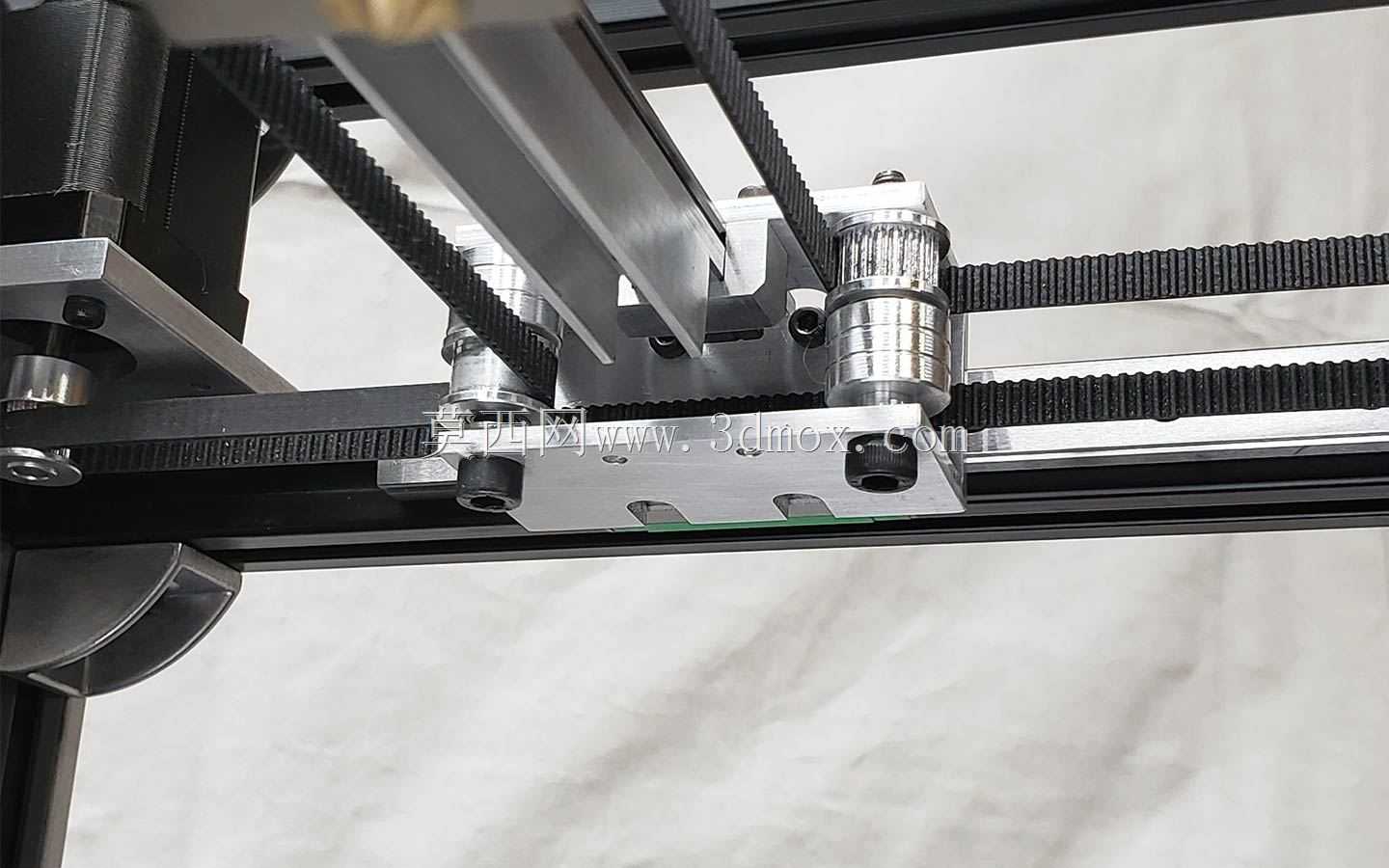

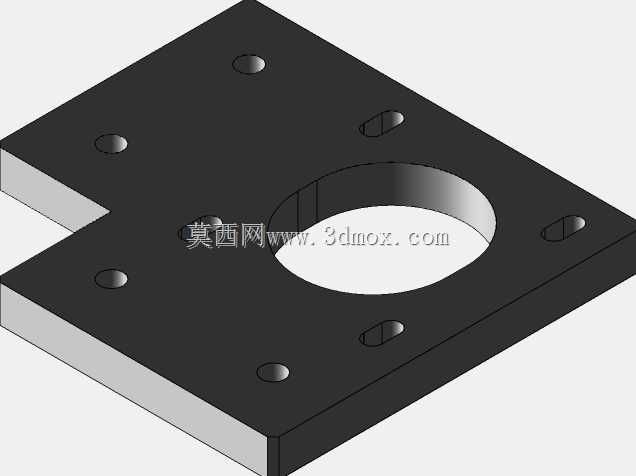

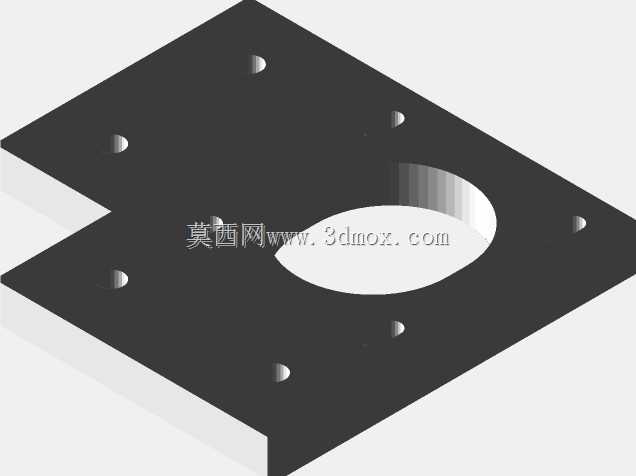

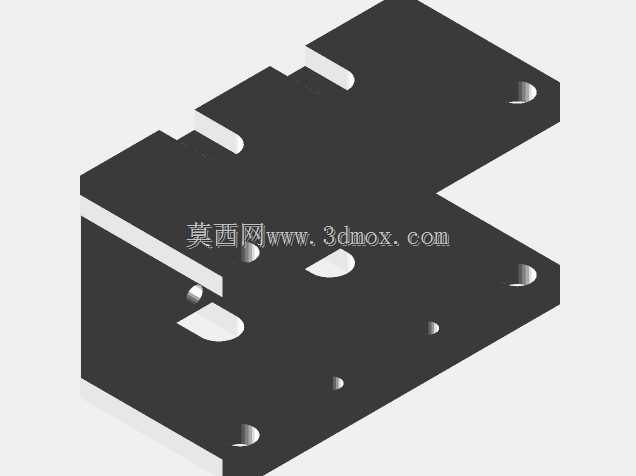

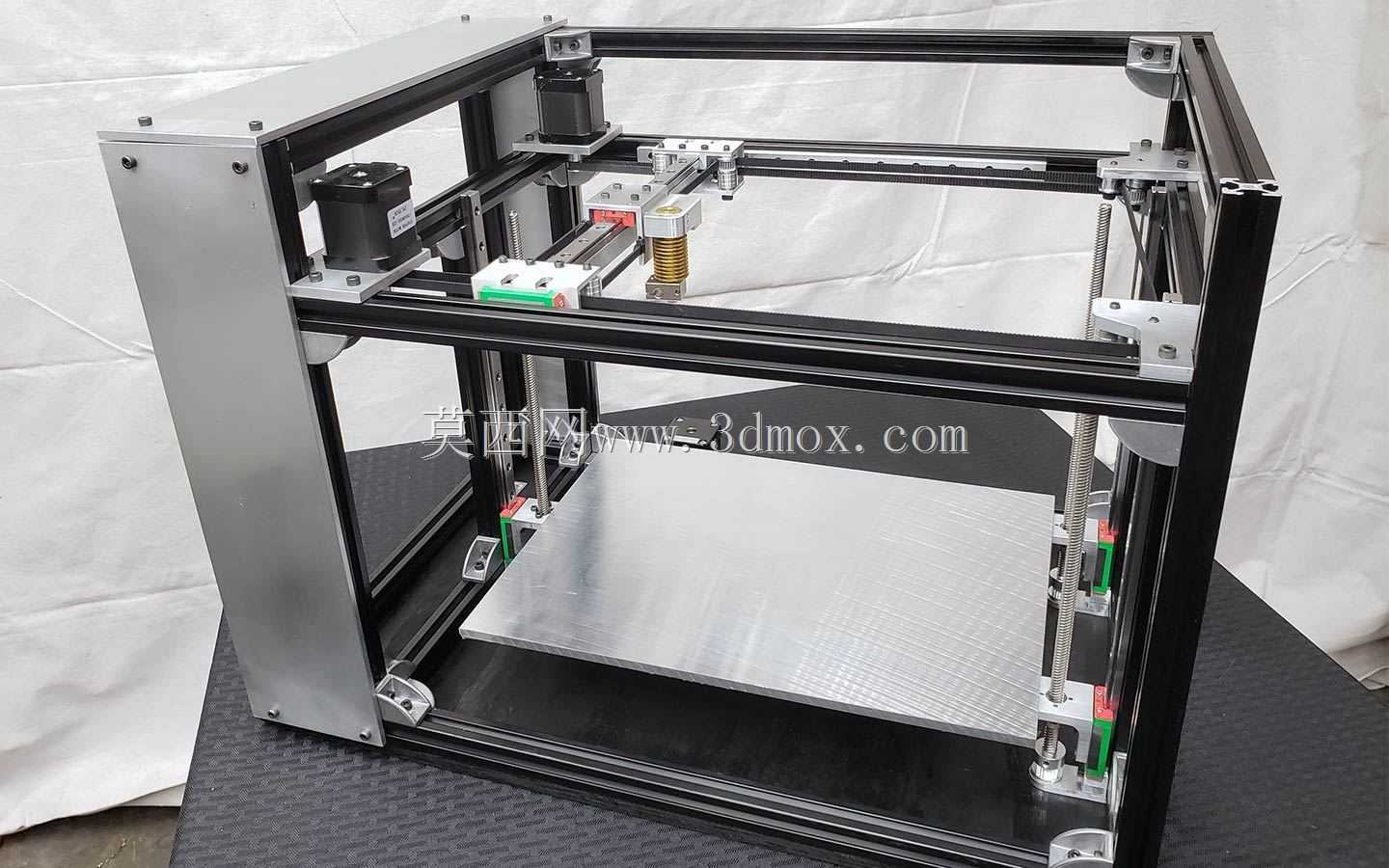

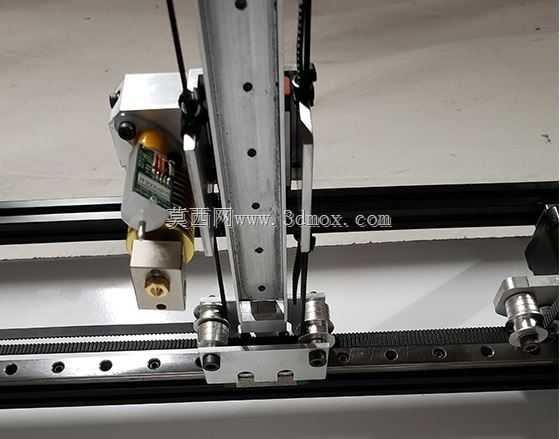

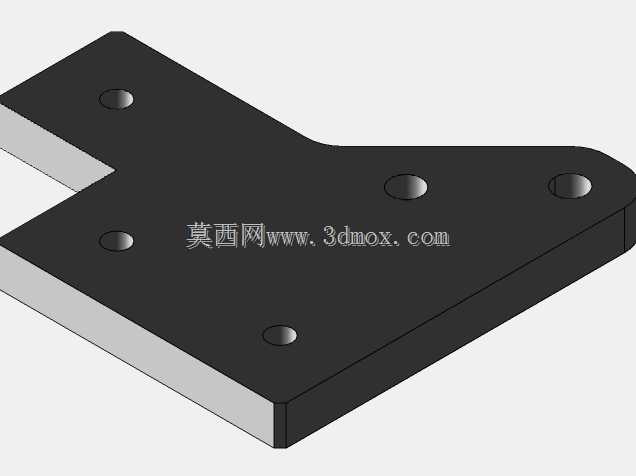

SolidCore Corerxy 3D打印机由Shane Hooper&；设计；Mike Fisher3D发行版utedhttps://3ddistributed.com/corexy-3d-printer/https://www.thingiverse.com/thing:4307266While SolidCore设计仍然是一项正在进行的工作，它正在缓慢但肯定地实现。目前，我们决定采用一种简单但功能强大的设计，但仍有许多计划将在以后适应其他工具和配置。我们最近将z轴电机移动到打印机底部，并设置为使用三个独立驱动的z轴电机或一个带路径连接到三个z轴丝杠的单驱动电机。模块化/可缩放全金属或3d打印线性导轨平衡机架皮带轮确保三个z轴：独立驱动或共享皮带电机和惰轮安装在机架的内角，使我们能够轻松安装外壳。这种配置还消除了使机器完全模块化和可扩展的总长度和宽度的任何设计限制。最终，我们希望有一个电子表格或配置工具，允许您输入当前帧或某人已经拥有的线性轨道，并输出长度和轨道选项。或者，如果您的目标是一个特定的建筑区域，您可以输入数据，它将输出框架和轨道长度选项。车厢和机架设计为重量轻、强度高。我们目前使用c形铝坯料，因为它缩短了加工时间。减少了加工时间，减少了浪费，但这是一种折衷。这种情况很快就会改变。我们可能会进行一些更改，例如将y轴线性轨道重新定向到与RailCore类似的垂直位置，但当前的水平版本将更容易适应E3D刀具变换器。安装惰轮的顶板或电机/皮带安装板最近也已更换。所示的电机/皮带安装板将z轴电机定位在机器顶部和底部。当我第一次设计板材时，我认为在顶部安装电机看起来会很酷，但在我加工完所有东西后，我意识到上下移动床身可能会导致主板变形。将对左侧电机板材进行重新加工，以便为换刀器设置留出空间。相对于打印，机器的总体足迹音量有点过大。为了有一个坚实的外壳设计，我必须移动电机内的框架边界。这牺牲了打印机的整体尺寸与打印体积的比率。我们的目标是平衡到机架中心的拉力，而不是在机架的上方或下方。它似乎更为刚性，并尽量减少挠度。皮带在一定程度上位于三条线性轨道的同一平面内，以避免其他设计可能会使皮带上下摆动的悬臂荷载。原始原型的打印区域约为350mm x 350mm x 350mm，但我们现在有200mm x 300mm和400mm x 400mm的构建体积。随着构建板的移除，单个z轴被移除图中显示了具有共享皮带路径的步进电机。SolidCore具有两种不同的z轴设计，用于移动打印床。本页显示的SolidCore图片在机架顶部有z轴电机。独立驱动的z轴电机单z轴电机（底部）两个z轴设计均使用三点床身调平。下图是使用12mm滚珠丝杠的原型。新设计（尚待展示）使用丝杠。HomeCoreXY 3D打印机CoreXY 3D打印机SolidCore CoreXY 3D打印机虽然SolidCore设计仍在进行中，但它正在缓慢但肯定地实现。目前，我们决定采用一种简单但功能强大的设计，但仍有许多计划将在以后适应其他工具和配置。我们最近将z轴电机移动到打印机底部，并设置为使用三个独立驱动的z轴电机或一个带路径连接到三个z轴丝杠的单驱动电机。目录SolidCore printer模块平台可缩放全金属零件库/龙门挤出机机架顶部板条带z轴：独立驱动或共享皮带布线DIY CoreXY Kit交叉皮带与偏置步进机机械布置开源购买3D打印机前需要了解的内容模块化/可缩放全金属或3D打印线性导轨平衡拖轮确保三重Z轴：独立驱动或共享皮带布线模块化平台SolidCore 3DPrimterSolidCore Corerxy Mechanical Arrangement我们的长期目标是构建一个模块化平台，而不仅仅是一台打印机。可以将其视为一个部件生态系统，这些部件可以以不同的配置进行排列，并适合于独特的应用。MODSUPPLADES可压缩部件可压缩固体芯运输皮带路径固体芯运输皮带路径电机和惰轮安装在机架的内角，为我们提供了方便安装外壳的间隙。此配置还消除了使机器完全模块化和可扩展的总长度和宽度的任何设计限制。最终，我们希望有一个电子表格或配置工具，允许您输入当前帧或某人已经拥有的线性轨道，并输出长度和轨道选项。或者，如果您的目标是特定的构建区域，则可以输入数据并输出机架和导轨长度选项。所有金属零件高质量CNC加工零件高质量CNC加工零件SolidCore设计为可重复使用的高速工作马。所有金属零件和组件将为我们提供所需的耐用性和可重复性。但我们希望人们可以选择使用3d打印部件，以便以后升级。坚固的全金属部件经久耐用，在高速打印时不易偏转。在反复使用的力和热作用下，铝部件也不太可能随着时间的推移而损坏。购买所有金属零件高速耐用可重复使用SolidCore CoreXY 3D打印机SolidCore CoreXY 3D打印机机架/龙门架CoreXY机架SolidCore机架机架和龙门架设计为重量轻、强度高。我们目前使用c形铝坯料，因为它缩短了加工时间。减少了加工时间，减少了浪费，但这是一种折衷。这很快就会改变。我们可能会进行一些更改，例如将y轴线性轨道重新定向到与RailCore类似的垂直位置，但当前的水平版本将更容易适应E3D刀具变换器。安装惰轮的顶板或电机/皮带安装板最近也已更换。所示的电机/皮带安装板将z轴电机定位在机器顶部和底部。当我第一次设计板材时，我认为在顶部安装电机看起来会很酷，但在我加工完所有东西后，我意识到上下移动床身可能会导致主板变形。将对左侧电机板材进行重新加工，以便为换刀器设置留出空间。相对于打印，机器的总体足迹音量有点过大。为了有一个坚实的外壳设计，我必须移动电机内的框架边界。这牺牲了打印机的整体尺寸与打印体积的比率。我们的目标是平衡到机架中心的拉力，而不是在机架的上方或下方。它似乎更为刚性，并尽量减少挠度。皮带在一定程度上位于三条线性轨道的同一平面内，以避免其他设计可能会使皮带上下摆动的悬臂荷载。原始原型的打印区域约为350mm x 350mm x 350mm，但我们现在有200mm x 300mm和400mm x 400mm的构建体积。该设计的灵感来自RailCore，HEVO，D-Bot，Mike Fisher's Quadrood和Maarten van Lier's Corerxy build.Corerxy 3D打印机build挤出机机架Corerxy机架Corerxy机架热端安装模块热端安装止动板Corerxy KitCorerxy KitTriple Z轴：独立驱动或共享传送带布线传送带布线传送带布线带布线带布线带布线用构建板拆下带有共享驱动器的单个Z轴步进电机传送带路线如图所示。SolidCore具有两种不同的z轴设计，用于移动打印床。本页显示的SolidCore图片在机架顶部有z轴电机。独立驱动的z轴电机单z轴电机（底部）两个z轴设计均使用三点床身调平。下图是使用12mm滚珠丝杠的原型。新设计（尚待展示）使用丝杠。Z轴丝杠到床身安装支架Z轴丝杠到床身安装支架Z轴床身安装支架Z轴床身安装支架DIY CoreXY KitSolidCore打印机零件KitSolidCore CoreXY打印机DIY零件Kit立即购买基本零件套件SolidCore侧板SolidCore侧板交叉皮带与偏置步进CoreXY运动系统使用交叉皮带，而不是偏移步进电机，使皮带路径干净。简单地偏移电机可能会提供更好的对齐路径。如果皮带轮处于不同的z水平，则皮带不必交叉，我一直认为hbot corexy与corexy皮带之间的差异是在m段交叉。但是hbot和corexy的区别在于hbot在一个平面上有一个皮带，corexy可以有两个“非相交平面”或一个平面+不同水平的托辊，以防止皮带接触。例如，超立方体没有“x”，因为皮带在不同的平面上。Railcore有交叉皮带，但皮带位于不同的平面上。不同平面上的电机=直线皮带路径同一平面上的电机=交叉皮带
