Workhorse3D打印机Nema17Z轴步进电机安装支架

　　在桌面级FDM3D打印设备的Z轴传动布局中，步进电机的安装刚性直接决定了Z轴升降的重复定位精度，进而影响层厚一致性与打印成品的表面质量，这款适配Workhorse机型的Nema17规格步进电机支架，正是针对该机型Z轴传动端的安装需求设计的专用固定构件。从实际装机场景来看，该支架承担着将Z轴步进电机稳固连接在打印机机身框架上的核心作用，需要抵消电机运转时产生的径向振动与轴向反冲，避免电机固定位出现松动偏移导致的Z轴层纹错层、丢步等常见打印故障。

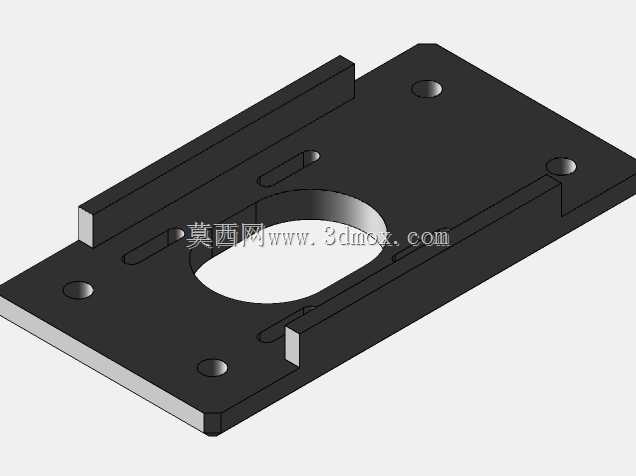

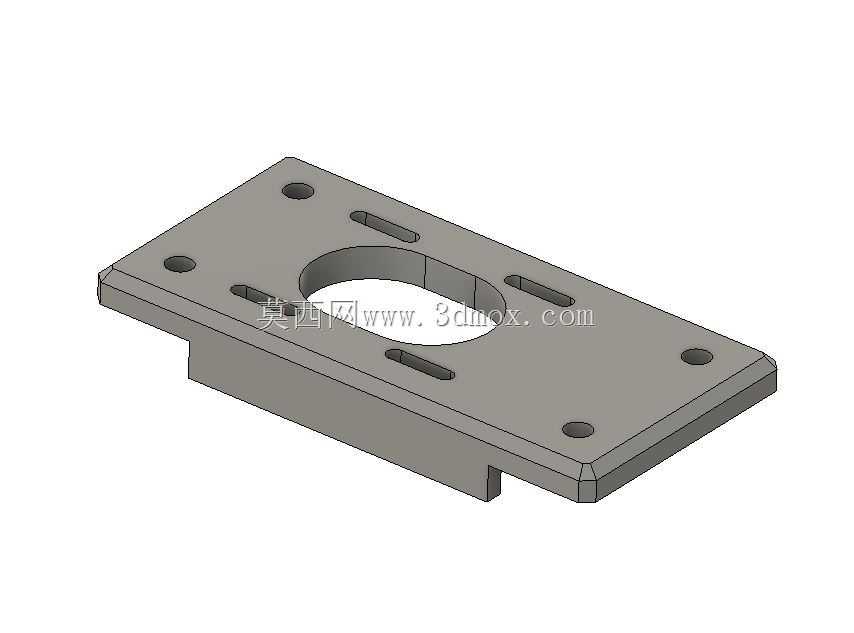

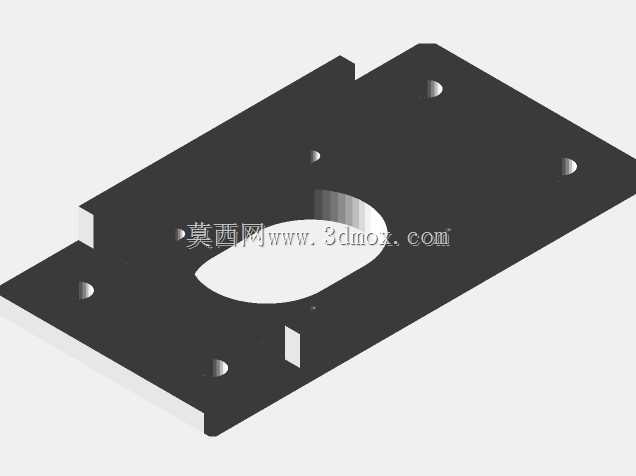

　　设计层面上，支架主体采用板式承托结构，底部设置有与机身型材卡槽匹配的定位凸台，安装时可直接卡入对应框架的安装位完成预定位，无需额外扶持即可对准安装孔位，大幅降低装机调试的对位难度。支架板面的中心开设大尺寸通孔，用于避让步进电机的输出轴端与联轴器安装空间，确保电机输出轴可无接触穿过支架与Z轴传动丝杆连接，避免运转过程中出现轴系与支架的摩擦干涉。围绕中心通孔的四周，设置有四个对应Nema17标准安装孔位的长圆形调节槽，这类槽孔设计并非简单的孔位复刻，而是预留了电机安装位置的微调余量，装机时可通过调整电机在槽孔内的固定位置，校准电机输出轴与Z轴丝杆的同轴度，消除因安装同轴度偏差带来的丝杆转动卡顿、传动阻力过大的问题，同时也能适配不同长度规格的联轴器安装需求，降低零件选配的公差要求。

　　支架板面的四个角位设置有沉头安装孔，用于将支架整体锁紧在机身框架上，沉头结构可保证固定螺丝的端面不突出支架表面，避免与电机本体或者周边运动部件产生干涉。板面的厚度经过针对性设计，在保证整体结构刚性的前提下尽可能控制构件重量，避免Z轴侧的安装负载过大增加框架的承重负担，同时减少打印该支架时的材料消耗。从安装边界来看，该支架的整体外轮廓尺寸完全匹配Workhorse机型Z轴端的预留安装空间，安装后不会与X轴横梁的运动行程产生干涉，也不会遮挡Z轴端部的限位开关触发位，不需要对原有设备的框架结构做任何裁切、改装即可直接替换原有支架或者完成全新装机。

　　从实际使用的工况角度出发，支架的承托面与电机安装面的平面度做了对应控制，可保证电机安装后输出轴与Z轴导向方向保持垂直，避免因安装面倾斜导致的丝杆偏磨、Z轴运动卡顿问题。支架底部的定位凸台与框架卡槽的配合间隙控制在合理范围，既保证安装时可顺利推入定位，又不会出现过大的旷量导致电机固定位偏移。在长期运转场景下，该结构可有效分散电机运转产生的振动，避免振动直接传递到机身框架引发打印共振，减少打印过程中的表面振纹问题。对于设备改装与维护场景而言，这款支架的槽孔设计也支持用户根据自身传动配置调整电机安装位置，比如更换不同规格的丝杆、调整联轴器的安装长度时，不需要重新制作支架即可完成适配，降低设备维护改装的零件成本。

　　不同于通用型电机安装支架，该构件的所有安装位、避让结构、定位特征都完全对应Workhorse机型的Z轴布局，不需要额外做孔位扩钻、结构裁切等二次加工，拿到零件后可直接完成装配，大幅降低装机的调试周期。在结构强度层面，支架的转角位置做了微小的倒角处理，既避免安装时锐角划伤操作人员，也能减少应力集中问题，避免长期受力下出现边角开裂的情况。对于三维建模从业者而言，该模型的特征设计具备很强的参考价值，所有安装孔位的尺寸、槽孔的调节范围、定位凸台的配合尺寸都完全符合实际装机的公差要求，可直接用于零件生产或者设备改装参考，不需要额外做尺寸校准。
