大型3D打印机Z轴12mm丝杠螺母固定支架

在大尺寸熔融沉积成型3D打印机的结构设计中，Z轴传动系统的刚性直接决定了整机打印精度与大尺寸工件的成型质量，尤其是采用固定热床、移动龙门结构的大型DIY开源3D打印设备，Z轴丝杠的螺母安装定位精度，会直接影响龙门架沿Z向移动的直线度，进而传导至打印头的层间定位误差，最终反映在打印件的层纹、尺寸偏差甚至结构错位问题上。这款适配12mm直径丝杠的螺母支架，正是针对Workhorse这类大行程开源3D打印机的Z轴传动痛点设计的专用安装构件。

从实际设备应用场景来看，这类大型DIY 3D打印机的成型幅面通常能达到数百毫米级别，Z轴行程也远大于桌面级小型设备，多采用双Z轴丝杠同步驱动的结构来承载移动龙门的整体重量，龙门架上搭载X轴传动组件、打印头组件以及相关走线，整体负载较大，若丝杠螺母直接通过简易连接件固定在龙门横梁上，长期往复运动过程中很容易出现连接松动、螺母偏斜的问题，导致丝杠传动卡滞、Z轴层厚不均，甚至出现龙门倾斜掉步的故障。这款支架的核心作用，就是为12mm规格的T型丝杠或者滚珠丝杠螺母提供刚性足够的安装基准，将螺母的受力均匀传递到龙门的铝型材安装面上，避免单点连接带来的应力集中问题。

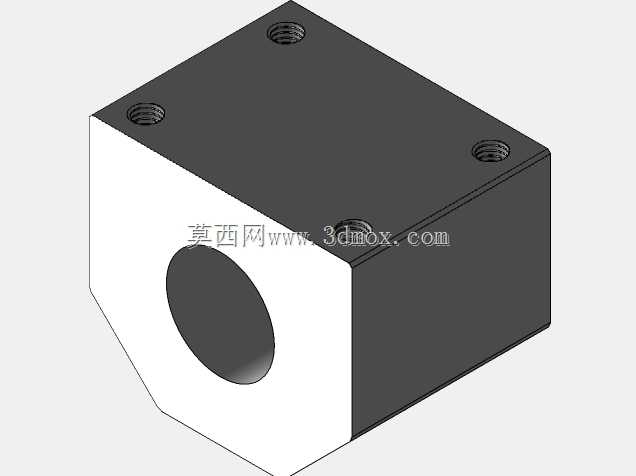

从功能特性上看，该支架采用整体式块状结构设计，中部预留与12mm丝杠螺母外形匹配的安装腔，能够将螺母完全嵌合在支架内部，限制螺母周向转动与径向窜动，确保螺母与丝杠的同轴度始终保持在合理公差范围内；支架与铝型材横梁贴合的安装面做了平面度处理，能够紧密贴合在工业铝型材的槽面或者加工后的横梁安装面上，通过多组螺钉实现多点固定，相比单螺钉锁附的简易支架，抗扭转、抗振动的能力提升明显，即使在Z轴高速启停、打印大重量工件的工况下，也能保持螺母位置的稳定性。支架侧面预留了导线走线的避让空间，不会干涉Z轴行程范围内的电机线、加热线、传感器线的排布，避免运动过程中出现线缆剐蹭的问题。

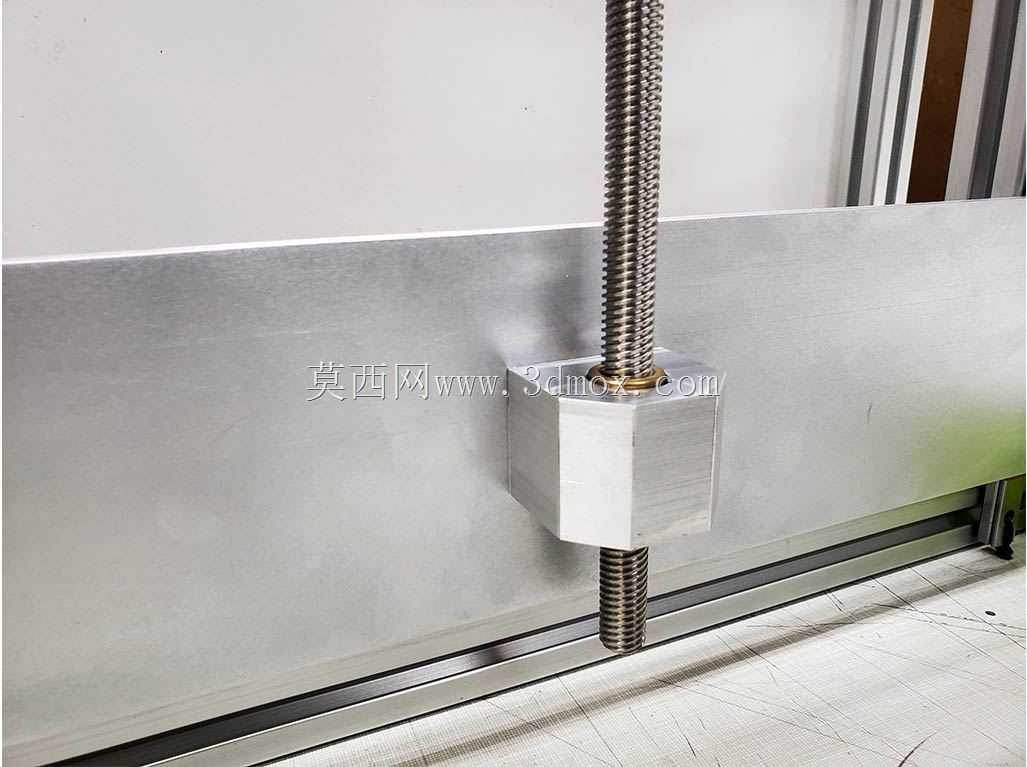

从设计思路层面，这款支架没有采用多余的轻量化镂空结构，而是优先保证结构刚性，毕竟在大尺寸3D打印机的Z轴传动节点上，安装刚性的优先级远高于减重需求，足够的实体结构能够抵消长期往复运动带来的形变，减少金属疲劳导致的精度衰减。支架的安装孔位完全适配对应型号铝型材的槽距标准，不需要对原有龙门横梁做二次加工，用户在组装或者改装设备时，可以直接通过T型螺母、内六角螺钉将支架固定在横梁的对应位置，再将丝杠螺母嵌入支架锁紧即可，安装调试的门槛较低，符合开源DIY设备的设计逻辑。同时支架的外形做了倒角处理，没有尖锐的加工棱角，组装过程中不会划伤线缆或者操作人员，也避免了应力集中导致的支架开裂问题。

从安装边界与尺寸适配来看，这款支架的整体外形尺寸控制在合理范围内，不会占用过多Z轴方向的安装空间，不会压缩设备的有效打印行程；支架的内孔与12mm丝杠螺母的配合公差按照过渡配合设计，既能够保证螺母安装后不会出现旷量，也不会因为过盈配合导致螺母安装困难、挤压变形。支架安装完成后，丝杠的轴线与Z轴运动方向的平行度可以通过调整支架的安装位置进行微调，配合Z轴步进电机的安装座调整，能够快速将丝杠的传动同轴度调整到合格范围，降低设备的组装调试难度。在实际打印作业过程中，该支架能够将丝杠传动的反作用力均匀分散到整个横梁截面上，避免局部受力导致的横梁形变，即使长时间打印大尺寸、大重量的工程材料工件，Z轴的传动精度也能保持稳定，有效减少层错、塌边等常见打印故障，提升大尺寸3D打印的成品率。
