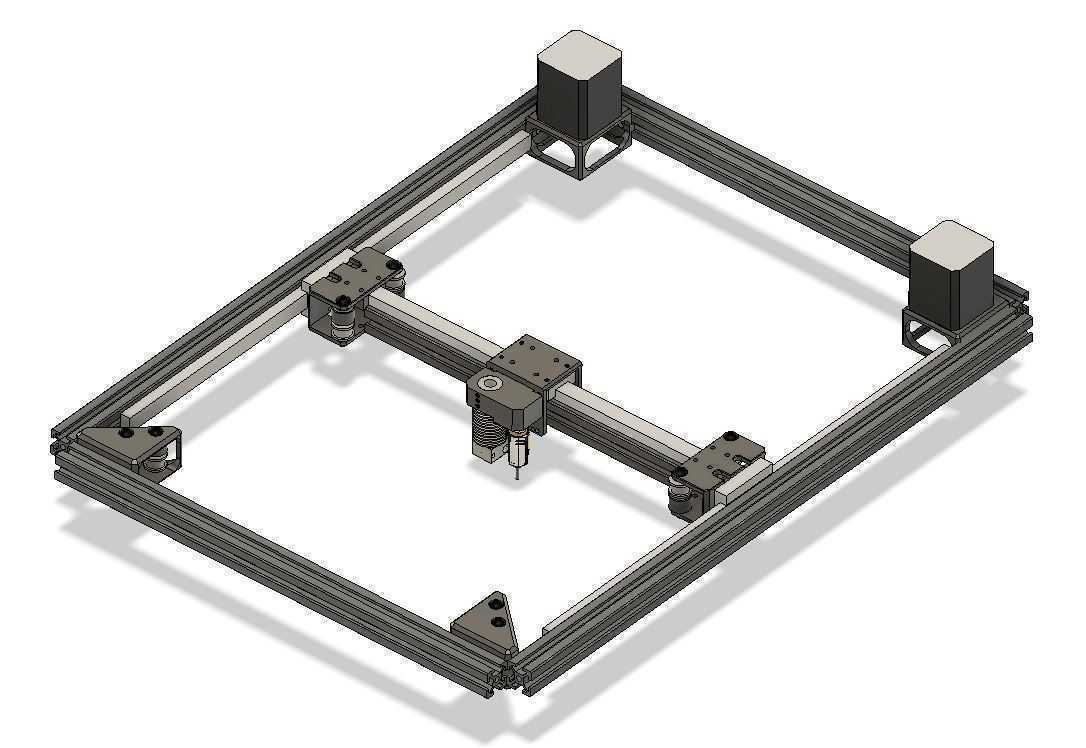

带隐形XY支架的CoreXY绘图执行机构

　　这套CoreXY结构的绘图执行机构，最初是为桌面级SolidCore系列3D打印设备配套开发的运动核心，实际落地时也可直接改装适配平面绘图、薄材激光刻划等需要二维高精度平动的作业场景，在桌面级小型数控作业设备里属于复用性极强的基础运动单元。从实际使用场景来看，这类结构常被用于小型创客工坊的定制绘图作业、教学实验室的数控运动原理演示、个人DIY设备的核心运动组件搭建，相比普通的十字滑台结构，它的运动惯量更低，高速运行时的整机抖动控制表现更优，适合需要频繁快速换向的平面轨迹作业。

　　整套机构的框架采用标准工业铝型材拼接搭建，型材槽口兼容通用的T型螺栓紧固件，不需要额外定制非标连接构件，组装时可以根据实际作业台面的需求微调框架的张紧程度，后期维护更换零件也不需要复杂的专用工装。核心的CoreXY传动布局采用双电机同步带牵引方案，两个驱动电机固定安装在框架的对角位置，运动时两个电机同向转动则带动执行端沿X轴方向移动，反向转动则带动执行端沿Y轴方向移动，这种布局将驱动电机的重量完全转移到固定框架上，运动的横梁和滑座上没有搭载沉重的驱动部件，运动部分的整体重量被压到最低，这也是它高速运行稳定性优于十字滑台的核心原因。

　　配套的隐形XY支架是这套结构的设计亮点，支架采用内嵌式安装方式，没有突出框架平面的多余连接结构，一方面可以降低整个机构的整体占用空间，让设备外轮廓更规整，方便嵌入到各类定制的设备外壳内，另一方面内嵌的安装方式可以让同步带的走线更贴近框架平面，减少同步带运行时的跳动幅度，降低长期运行后的同步带松弛概率。执行端的安装位预留了标准的笔夹、打印头、激光头等作业工具的安装接口，接口尺寸兼容市面上绝大多数桌面级数控作业的通用执行部件，不需要额外做转接件就能直接替换不同的作业头，切换不同的作业功能。

　　从安装边界来看，这套机构的有效作业幅面为200x300mm，完全可以覆盖A4幅面的平面作业需求，框架的外轮廓尺寸比有效作业幅面单边宽出80mm左右，预留了同步带轮、张紧机构、端部限位开关的安装空间，安装时只需要保证框架放置平面的平面度公差在每米0.2mm以内，就能保证运动时的精度不会因为框架变形出现偏差。各运动轴的导轨采用标准的直线光轴搭配线性轴承的方案，导轨的安装座直接固定在铝型材的槽口上，安装时可以通过塞尺调整导轨的平行度，保证两个平行导轨的平行度公差控制在0.05mm以内，就能避免滑座运行时出现卡滞、顿挫的问题。

　　设计这套结构的时候，特意将所有的连接部件都做了通用化处理，所有的紧固件都采用公制标准规格，同步带也是通用的2GT带宽6mm的标准同步带，用户在后期维护时不需要采购特殊定制的配件，直接从常规五金渠道就能拿到替换零件。同步带的张紧机构设计在框架的端部位置，不需要拆解框架主体结构，只需要拧动张紧螺栓就能调整同步带的张紧力，日常维护的操作门槛很低，即使是没有太多机械组装经验的用户，也能按照装配指引完成张紧度的调整。端部的限位触发片直接集成在运动滑座上，和框架端部的限位开关位置对应，不需要额外加装复杂的限位触发结构，减少了多余零件带来的装配误差。

　　实际运行测试中，这套结构在每秒300mm的运动速度下，执行端的定位精度可以控制在0.1mm以内，完全可以满足日常绘图、桌面级3D打印、薄材刻划的精度需求，如果搭配更高精度的导轨和同步轮，还可以进一步提升运行精度，适配更高要求的作业场景。隐形支架的设计还兼顾了走线的需求，所有的电机线、执行端的信号线都可以从支架内部的空腔穿过，不会有明线外露在框架外侧，避免运动过程中线缆和运动部件发生剐蹭，也让整个机构的外观更整洁，嵌入设备外壳时不会因为线缆杂乱出现装配干涉。
