机床转塔刀架用切削车刀安装座结构

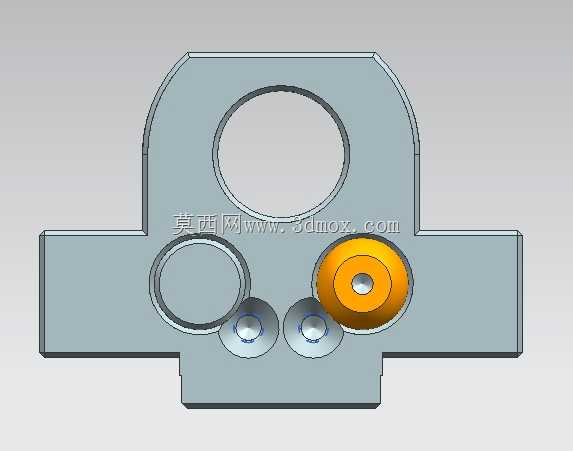

该结构是数控转塔车床核心的刀具承载安装部件，主要应用于各类卧式数控转塔车床、车削中心的刀塔工位系统中，承担多工位切削刀具的定位、装夹与动力传递作用，是机床实现多工序连续车削加工的关键功能部件，能够在一次工件装夹的前提下完成外圆车削、内孔镗削、端面切削、切槽、螺纹加工等多道工序的刀具切换，大幅减少换刀辅助时间，提升批量零件加工的精度一致性与生产效率。从实际使用场景来看，该部件安装在转塔刀架的工位输出端，需要在高速旋转进给、断续切削的复杂工况下保持足够的结构刚性与装夹稳定性，避免切削过程中出现刀具振颤、位移偏差，保障加工工件的形位公差与表面粗糙度符合工艺要求。在功能特性设计上，该结构采用一体化的基体构型，上部大尺寸通孔为转塔主轴的安装定位孔，通过与转塔输出轴的精密配合实现整个刀座的周向定位与紧固，保证刀座随转塔旋转换位时的重复定位精度；左侧的圆形沉孔可适配非动力类固定车刀的刀夹安装，能够装夹外圆车刀、端面车刀等常规切削刀具；右侧带阶梯结构的橙色安装位为动力刀具接口，可配套安装旋转类动力刀头，实现钻、铣、攻丝等复合加工功能；下部的两个锥形定位孔为刀座与转塔端面的定位销配合孔，通过锥面的自定心作用进一步强化安装刚性，抵消切削过程中产生的径向与轴向切削力，避免重载切削下刀座出现松动偏移。设计思路上充分考虑了转塔工位的空间布局限制，整体采用对称式的T型延展构型，在有限的安装空间内同时集成了固定刀具与动力刀具的安装接口，最大化利用转塔的工位空间，让单个刀位可适配更多类型的刀具，减少刀塔所需的工位数，压缩刀塔整体体积；基体的边角处均做了圆角过渡处理，既消除了热处理与加工过程中的应力集中问题，提升基体的结构强度与抗疲劳性能，也避免安装调试过程中尖锐边角对操作人员造成划伤，同时减少高速旋转时的风阻与动平衡偏差。在外形尺寸与安装边界设计上，该结构的横向延展宽度严格匹配对应型号转塔的相邻工位间距，确保相邻工位安装刀具后不会发生运动干涉；上部主轴孔的孔径、孔深与配合公差完全适配对应规格转塔的输出轴尺寸，下部定位销孔的孔距、锥度与转塔端面的定位销完全匹配，安装时无需额外调整即可实现精准对位；各刀具安装孔的中心高与机床主轴中心高保持严格一致，保证刀具安装后切削刃的高度与工件旋转中心重合，避免出现扎刀、让刀等加工问题；整体厚度控制在转塔端面的安全安装距离内，刀具安装后刀尖的伸出长度处于合理切削范围内，保障切削过程的排屑空间与冷却喷嘴的喷射覆盖范围，让切削液能够充分抵达切削区域，带走切削热量并冲离切屑，延长刀具使用寿命。
