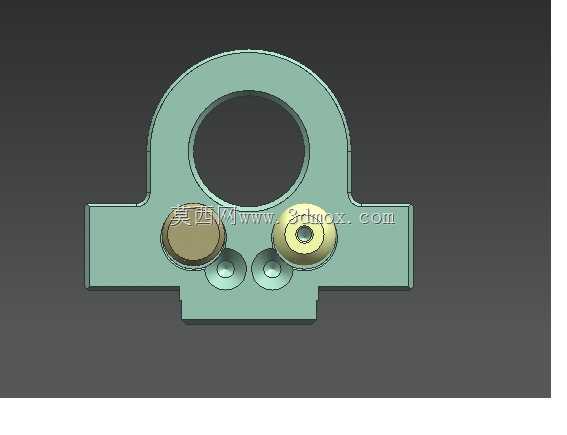

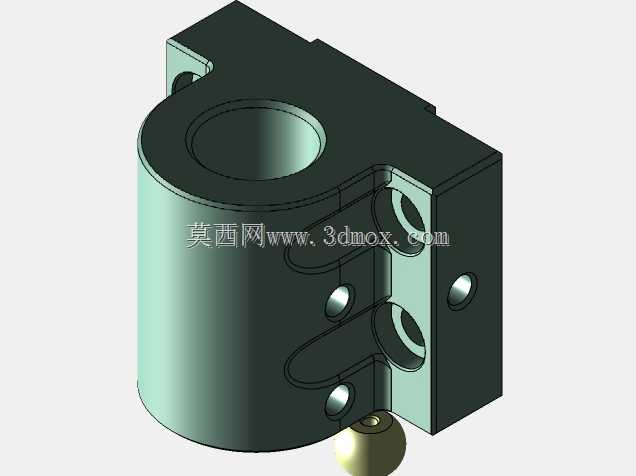

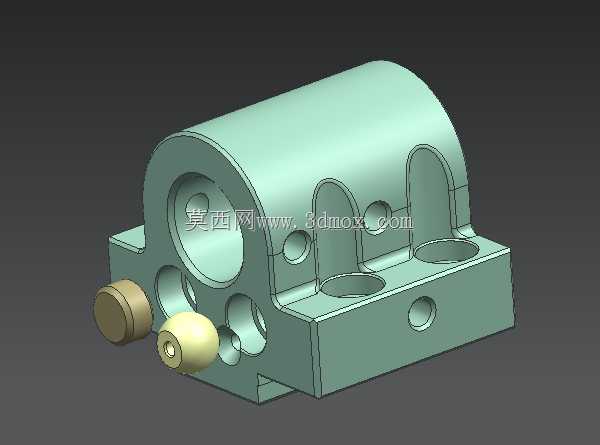

转塔车床用GSL15型刀架结构

该刀架结构主要适配转塔类车床的多工位加工场景，在批量轴类、盘类零件的车削加工环节中承担刀具承载与工位切换的核心作用，能够在一次装夹工件的前提下完成多道车削工序的刀具排布，大幅减少换刀过程中的工件拆装与对刀耗时，有效提升中小批量复杂回转体零件的加工效率，常见于五金加工、汽配零件制造、通用机械零部件生产的车加工工位。从实际用途来看，该结构作为转塔刀架的刀位安装基体，可同时装夹多把不同功能的车削刀具，包括外圆车刀、端面车刀、切槽刀、镗孔刀等，配合转塔的回转分度功能实现不同刀具的快速工位切换，满足零件外圆车削、端面加工、切槽、内孔镗削等多工序的连续加工需求，避免传统卧式车床手动换刀带来的精度偏差与时间损耗。在功能特性上，该刀架主体采用一体式铸钢基体结构，上部的大尺寸环形结构为转塔回转轴的安装配合位，通过高精度的孔位配合保证转塔回转的同轴度，减少工位切换后的刀具位置偏差；下部的T型安装基座可与车床转塔的滑台端面紧密贴合，通过螺栓实现刚性固定，保证切削过程中刀架的整体稳定性，降低切削振动带来的加工表面质量下降问题；基体正面设置的多个刀具安装位，分别适配不同规格的刀杆装夹，通过压紧螺钉实现刀具的刚性锁紧，同时预留的调整间隙可满足刀具伸出长度的微调需求，保证刀尖位置与加工坐标系的匹配精度。从设计思路来看，该结构优先考虑切削过程的刚性需求，主体壁厚根据切削受力分布做了差异化设计，回转轴安装位周边做了加厚处理，承受主切削力的刀位安装区域设置了加强筋结构，避免大切深车削时出现基体形变；安装位的排布遵循转塔分度的圆周等分原则，保证每个刀位切换后刀尖的回转半径一致，减少换刀后的对刀调整工作量；同时在基体边角处做了倒角去应力处理，避免热处理及加工过程中出现应力集中导致的开裂问题。在外形尺寸与安装边界上，该刀架整体轮廓适配GSL15规格转塔的安装尺寸，上部环形配合孔的直径与对应转塔回转轴径做公差匹配，保证装配后的回转间隙控制在合理范围内；下部T型基座的安装孔位间距与转塔滑台的螺纹孔位完全对应，安装时无需额外打孔改造，可直接实现原装位替换；整体厚度控制在转塔的工位回转安全边界内，刀位装夹刀具后回转过程中不会与车床床身、卡盘及工件发生干涉，适配最大加工直径150mm规格的转塔车床加工需求，装夹刀具后可满足常规碳钢、合金钢及有色金属零件的粗、精车削加工要求。
