欧姆龙D4C-1232滚轮柱塞式限位开关

　　在自动化产线、机床夹具、输送分拣以及各类需要位置反馈的机构里，限位开关承担着把机械位移转化为电信号的关键角色。D4C-1232属于封闭式小型限位开关，顶部采用横向滚轮柱塞结构，当运动部件沿竖直方向压下滚轮时，内部触点完成切换；滚轮的存在把直线撞击转化为滚动接触，相比平头柱塞，它在被斜面、凸轮或往复滑台擦过压合时磨损更小，动作手感也更顺滑。这类开关常用于行程终点判定、原点回归、门盖开合检测、气缸伸出到位确认以及安全联锁回路，是设备控制层最基础也最不可靠不得的检测元件之一。

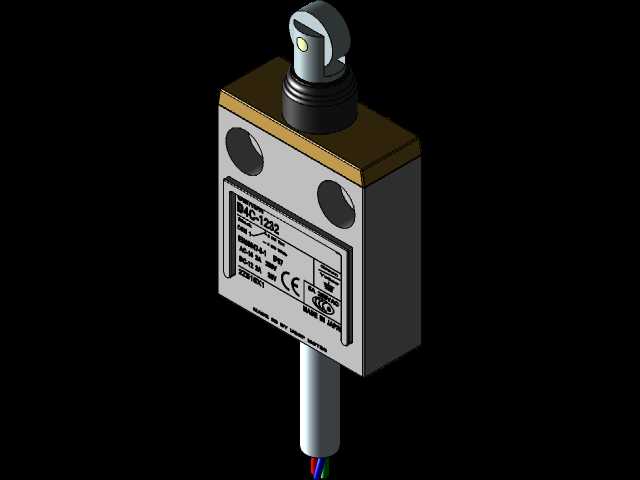

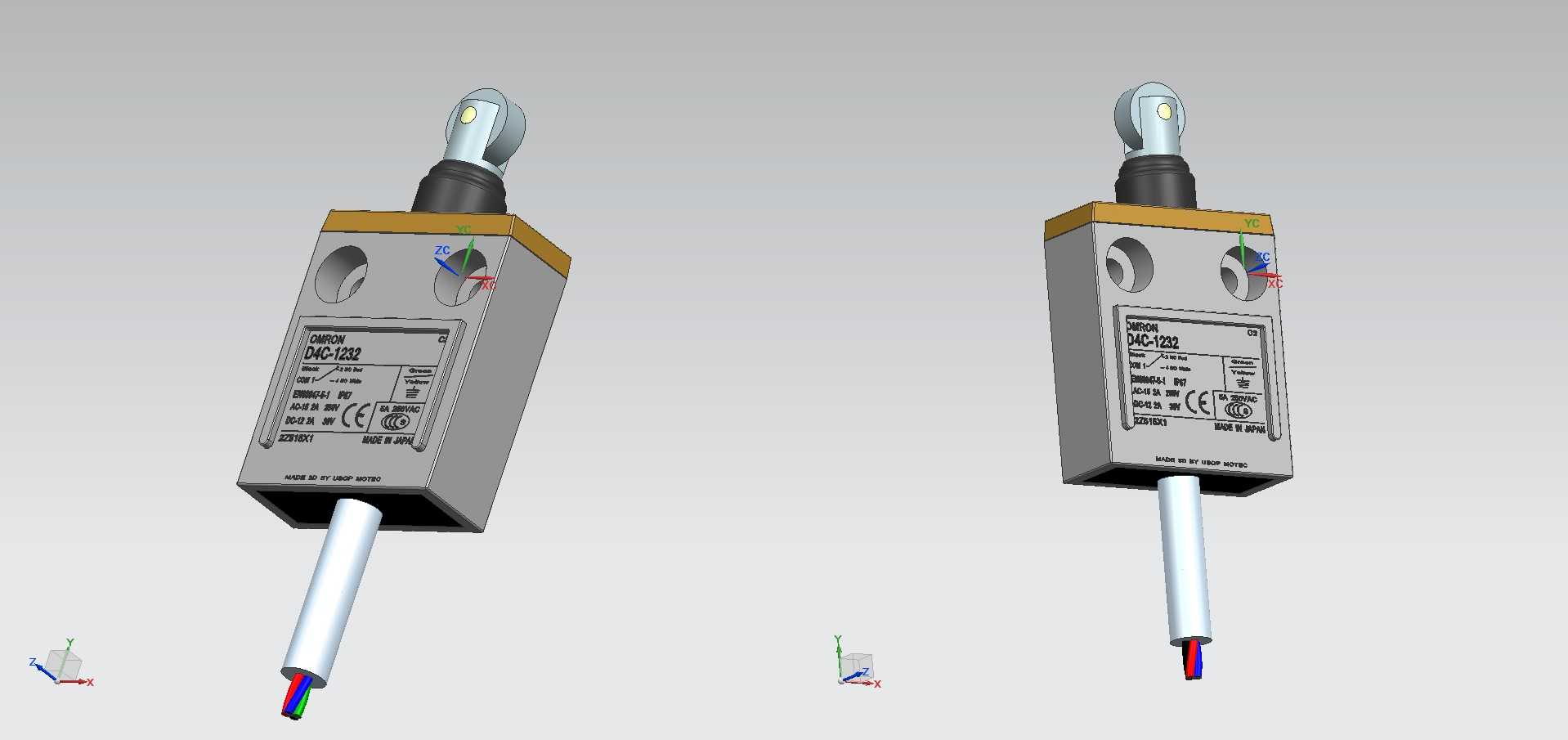

　　从外形看，本体采用紧凑的方形金属外壳，壳体表面预留两个沉头安装孔，孔位对称分布在主体上部两侧，方便从正面直接用螺钉固定到安装板上，不需要额外支架即可完成刚性装配。顶部柱塞轴线与安装面垂直，底部引出一根包塑金属护套电缆，出线方向朝下，这种密封引线方式比插接式端子更耐油污、耐切削液飞溅，适合机床加工区这类环境较恶劣的工位。外壳正面贴有规格标识与认证标记，壳体接缝处做了封胶处理，整体防护思路围绕IP65级别的防滴防尘展开。

　　建模时需要重点还原几个配合边界。首先是柱塞的行程：滚轮顶端到本体上表面的自由高度决定了触发前的可用压下量，设计压块时要保证压到底时仍留有少量余量，避免刚性顶死损坏内部机构；同时也要保证未触发时压块与滚轮之间彻底脱开，防止设备振动造成误动作。其次是安装孔间距与孔径，两个固定孔的中心距、沉孔深度以及螺钉头容纳空间都要按实物核对，装配模型里螺钉不能与柱塞运动轨迹干涉。第三是电缆的最小弯曲半径与出线空间，底部护套较粗，走线槽或拖链靠近开关时要留出弯折余量，避免长期弯折导致芯线断裂。

　　内部结构上，这类开关依靠柱塞推动弹簧蓄能机构，在到达动作点瞬间实现触点快速跳合，即便操作人员缓慢压下滚轮，触点也能干脆通断，减少电弧烧蚀。额定工作电流与电压按铭牌标注选用，接线时公共端、常开、常闭三组触点要根据控制逻辑区分：到位停止通常用常闭触点串入回路，原点信号则多用常开接入PLC输入点。滚轮材质为工程塑料或金属，横向滚轮轴允许被检测件从侧向掠过，这在转盘工位、升降托板等运动方向不完全对中的场合很实用，轻微的角度偏差不会卡死柱塞。

　　在整机布局阶段，工程师常把这类开关布置在可调支架上，通过腰形孔微调触发位置，使机械硬限位与电信号触发点之间保留安全距离——先由开关发信让电机减速或停止，再由机械挡块作为最终兜底，防止失控冲出行程。三维建模时除了本体，还应把配套压块、安装支架、走线方向一并表达清楚，并在装配体里做干涉检查：重点核对柱塞全行程范围内是否有相邻零件擦碰，电缆弯曲段是否与运动部件保持间隙，紧固螺钉装入后头部是否高出滚轮影响压合。

　　维护角度看，密封式引线开关一旦外皮破损，切削液容易顺线芯渗入本体造成触点氧化，因此模型中电缆长度要按实际走线截取，现场更换时也建议连同护套一起检查。滚轮柱塞的工作表面应避免被尖锐毛刺直接冲击，被检测件接触面最好做一段平直压合区，让滚轮垂直受力而非点接触磕碰。综合来看，D4C-1232这类小型封装限位开关，凭借小体积、正面安装、滚轮压合和密封出线的组合，在紧凑设备里既能提供可靠的位置反馈，又能适应油雾、粉尘较多的车间环境，是结构设计与电气选型阶段需要反复核对安装边界的基础元件。
