欧姆龙D4C-1232滚轮柱塞式限位开关

　　在自动化产线、机床夹具、输送线以及各类需要位置反馈的机构里，限位开关承担着把机械位移转化为电信号的关键角色。这款D4C-1232属于密封型小型限位开关，顶部采用横向滚轮柱塞结构，当运动部件沿轴向压下滚轮时，内部触点完成切换，常用于行程末端到位检测、门盖闭合确认、滑台原点定位以及工装夹紧状态反馈等场合。相比普通直动柱塞，滚轮的引入把滑动摩擦变为滚动接触，压头与被检测件之间的磨损明显降低，在频繁往复动作的工位上寿命更稳定。

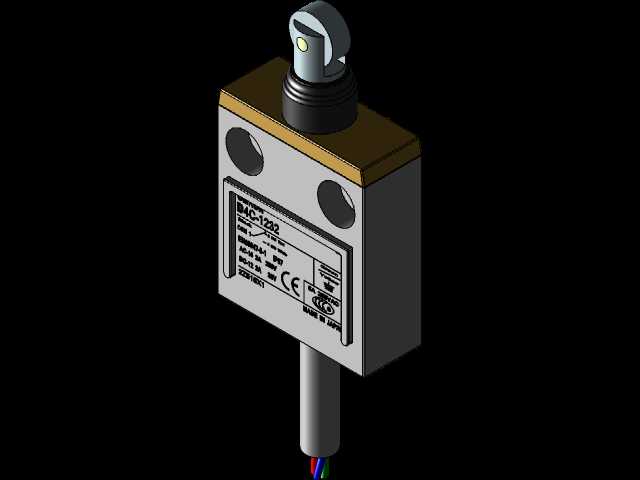

　　从结构上看，本体采用紧凑型金属外壳，整体呈方块状，正面布置两颗安装固定孔，孔位对称分布，便于在支架、安装板或设备壁面上直接锁附。外壳侧面引出线缆护套，底部延伸出圆柱形出线导管，这种封装方式兼顾了IP防护等级与布线整洁性，在切削液飞溅、粉尘较多的机床环境中也能可靠工作。正面铭牌区域标注了型号、触点参数与认证标识，建模时需要把这些丝印信息以贴图或浅浮雕方式还原，才能保证外观与实物一致。

　　顶部执行机构是整个模型的重点：柱塞基座为黑色密封套，上方承载金属滚轮，滚轮通过销轴与柱塞支架连接，可绕轴自由转动。被检测件从上方或斜向压过来时，滚轮先接触再随动滚动，把侧向分力化解掉一部分，避免柱塞受到偏载而卡滞。设计这套机构时，要保证柱塞与本体导向孔之间留有合理配合间隙，密封圈在压缩行程内不被过度挤压，滚轮外圆高出本体顶面的高度差则决定了触发前的预压行程。

　　建模思路上，可以先按本体方块拉伸出主体，再在四角做倒角处理，正面铣出铭牌凹槽与两个沉头安装孔；顶部柱塞部分单独建子装配，包含滚轮、销轴、柱塞杆、密封橡胶套和压紧螺母，保证滚轮能够绕销轴旋转、柱塞沿本体轴线方向留有行程示意。底部出线导管做成中空圆柱，与本体交接处做圆角过渡，内部可预留线缆走线空间。触点机构虽然封装在外壳内部，但在剖切展示或爆炸视图中，可以补充动触点、静触点、复位弹簧和动作杠杆，帮助理解滚轮压下后触点如何快速翻转。

　　安装边界方面，这类小型限位开关的本体宽度通常在二十余毫米量级，高度连同滚轮柱塞约四十毫米左右，两颗安装孔中心距按照实物样本取对称布局，孔径适配M4或M5螺钉。布置时需要在滚轮正上方预留压块运动空间，压块工作面建议做平整或小倒角，避免尖角直接撞击滚轮；侧向要留出线缆弯曲半径，出线导管下方不宜紧贴其他构件。触发位置调整时，应让滚轮在到位后被压入额定行程范围内，既不能只轻微触碰造成接触不良，也不能超程压到底导致柱塞或密封件受损。

　　实际选型中，这类密封限位开关多用于数控机床的刀库门、夹具开合、机械手升降极限以及包装机械的推料到位判断。滚轮柱塞形式适合被检测件运动方向与开关轴线基本一致、且接触点存在少量横向偏移的工况；如果是纯侧向撞击，则更适合摆杆型。模型在装配体里使用时，可以把本体设为固定件，压块或运动机构按实际行程做干涉检查，重点确认滚轮在全行程中不与周边钣金、线管发生摩擦，安装螺钉头部不高出本体正面影响铭牌区域。整体而言，把外形轮廓、安装孔位、滚轮高度和出线方向这几项关键边界建准确，就能满足设备布局、干涉校核与选型展示的工程需求。
