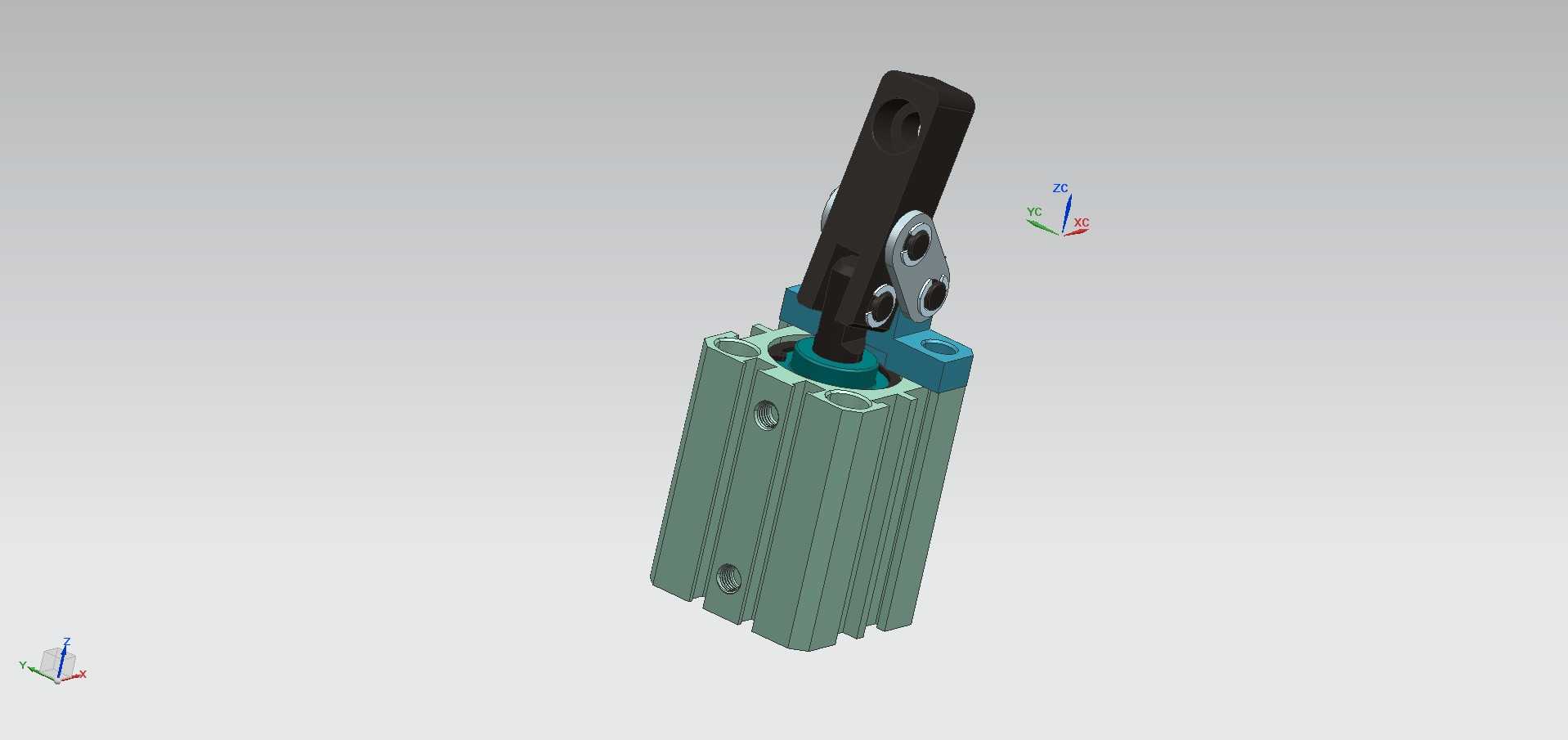

JGL25杠杆式气动夹紧气缸结构

　　该杠杆压紧类气动执行元件，多用于产线工装工位里需要快速下压锁止的场景，像焊接工装的工件预压、机加工工位的毛坯侧向压紧、装配线里壳体类零件的定位锁固，都能见到这类结构的身影。和普通直线伸缩气缸不同，它不需要额外外接压臂，出厂就把杠杆传动、回转铰点、压头安装位整合在缸体侧端，选型时不用单独设计摆臂传动链，能大幅缩短夹具的设计周期。

　　从结构逻辑来看，这款元件的核心设计思路是把活塞的直线推力，通过缸体前端内置的铰点传动副，转化为压臂的回转下压动作。缸体采用带散热筋的矩形截面布局，相比圆形缸筒，矩形本体的多个平面都可以直接贴合工装基板做安装定位，不需要额外加工弧形适配座，缸体侧面预留的两组贯通安装孔，可从正、侧两个方向穿入紧固螺钉，适配不同排布密度的工装台：当工位空间狭窄、周边排布有检测传感器或者其他夹紧元件时，可以选择侧向固定，让缸体长度方向沿工装基板边缘排布；如果工位正上方没有管线干涉，也可以从缸体顶面锁付螺钉，让压臂的回转平面完全正对工件压紧点，减少压臂悬伸长度。

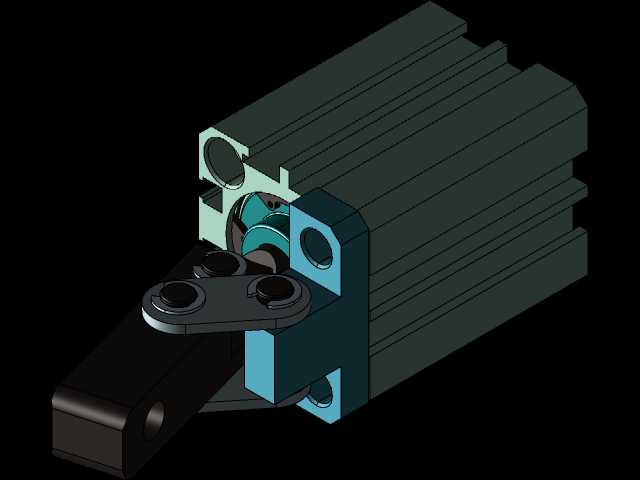

　　传动部分的铰点做了双侧支撑设计，压臂的回转转轴两端都嵌入缸体前端的蓝色支撑座内，相比单侧悬臂的铰点结构，双侧支撑在承受偏载压紧力时，转轴不会出现单侧挠曲，长期高频动作下铰点孔的磨损量能降低不少。压臂末端预留了标准的压头安装螺孔，现场使用时可以根据工件的接触面形状，更换橡胶压头、平金属压块或者尖点定位压头：针对薄壁冲压件，换装带聚氨酯缓冲层的压头可以避免压伤工件表面；针对毛坯铸件的粗糙面，换装带齿纹的硬质合金压头能增大摩擦力，防止压紧过程中工件移位。

　　气动回路的接口布置在缸体尾部侧方，接口轴线和缸体长度方向垂直，接气管后管线不会顺着压臂摆动方向弯折，工装拖链运动时也不会剐蹭到气管。缸体内部的活塞行程匹配杠杆的回转角度，完全压紧时压臂的下压死点刚好略超过铰点中心连线，形成小角度的机械自锁趋势，即便车间气源出现短暂压力波动，压臂也不会意外回弹松开工件，这一点在焊接工位尤其重要——如果焊接过程中工件移位，不仅会导致焊缝位置偏差，还可能撞坏焊枪喷嘴。

　　安装边界方面，这款元件的缸体宽度控制在25毫米规格对应的紧凑尺寸，相邻两个夹紧气缸的中心距可以压缩到四十毫米以内，在多工位并排压紧的夹具上，比如电池壳体的周边多点压紧、小型钣金件的四周固定，能够在有限的工装面积里布置更多夹紧点，保证工件各边都被均匀压牢，不会出现加工过程中局部翘曲。压臂的张开角度设计在完全抬起时，压臂末端高于工件上表面三十毫米左右，操作人员取放工件时不需要额外避让，机械手自动上下料的路径也不会和抬起的压臂发生干涉，不需要在控制程序里额外增加压臂完全避让的等待延时，能压缩单个工位的动作节拍。

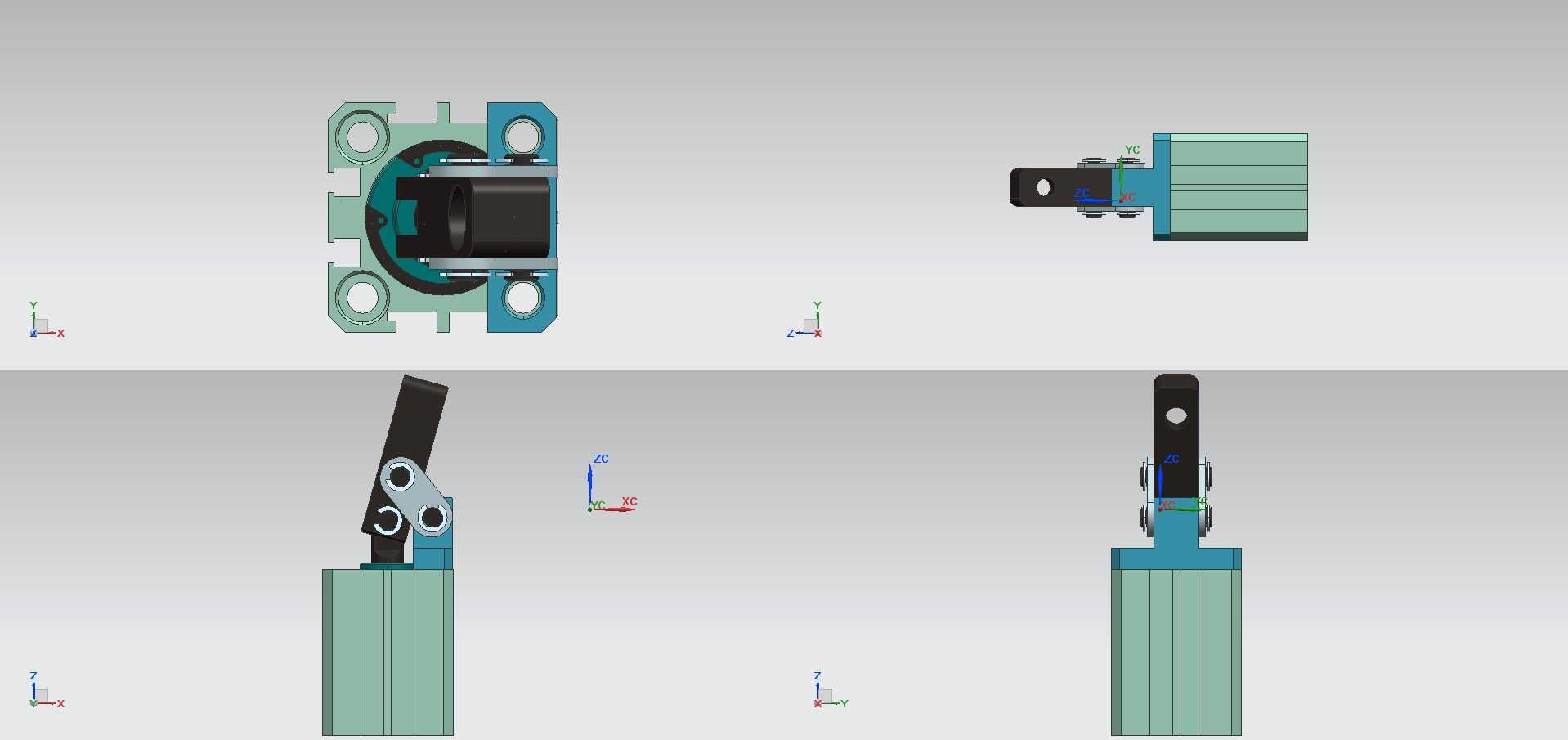

　　设计建模时，所有配合面的公差都按实际装配逻辑还原：缸体和前端支撑座的定位止口做了小间隙配合，铰点转轴和压臂孔之间预留了轴承安装位，内部的活塞密封槽、气路通道都做了完整结构还原，不是单纯的外观曲面建模。结构工程师在做夹具整体干涉检查时，可以直接把该模型导入装配体，模拟压臂从抬起、下压到锁止的全行程动作，提前排查压臂和工件、工装基板、周边管线的干涉问题，不用等零件加工组装后才发现结构碰撞。

　　和传统的手动螺旋夹紧器相比，这款气动杠杆气缸的单步压紧动作只需要零点几秒，配合PLC的IO信号控制，能够和工位的其他动作联动：工件到位后光电传感器发出信号，气缸自动下压压紧，加工完成后设备主轴退回，气缸自动抬起松料，全程不需要操作人员手动扳动夹紧手柄，既降低了操作工的劳动强度，也避免了人工夹紧时力度不一致导致的工件装夹误差。在长时间连续运行的自动化产线上，这类集成化的夹紧气缸已经逐步替代零散拼装的气缸加摆臂机构，成为工装夹具设计里的标准选型元件。
