紧凑型12V双端口真空空气泵结构设计

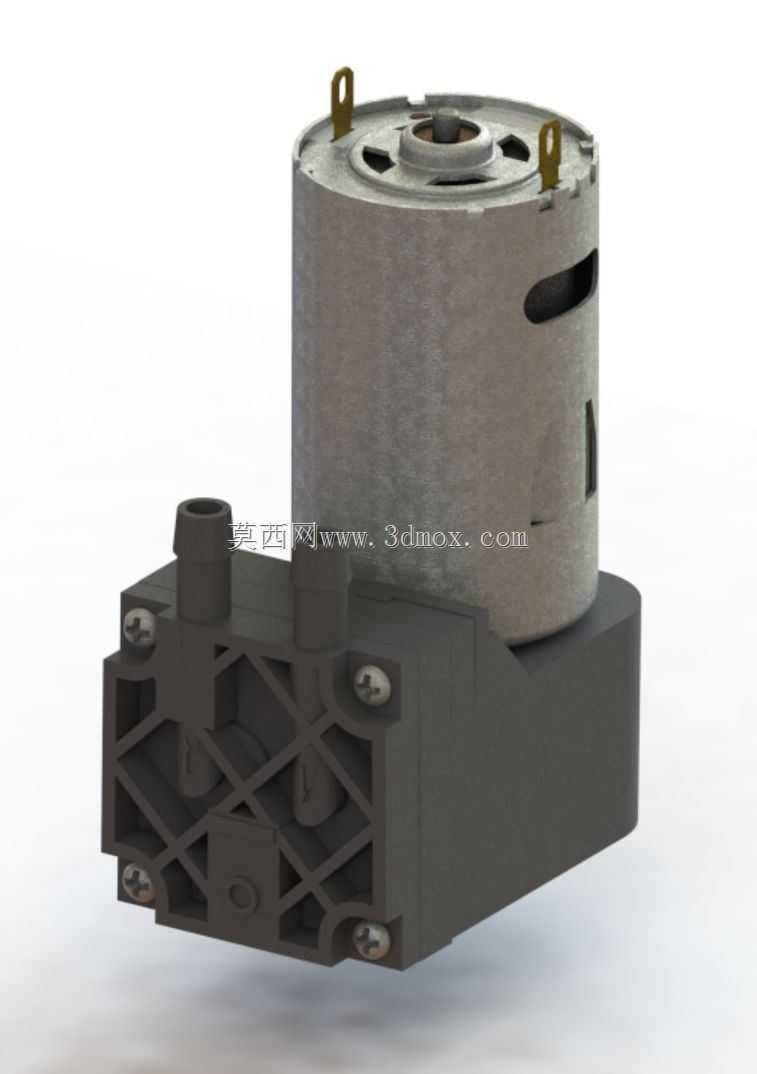

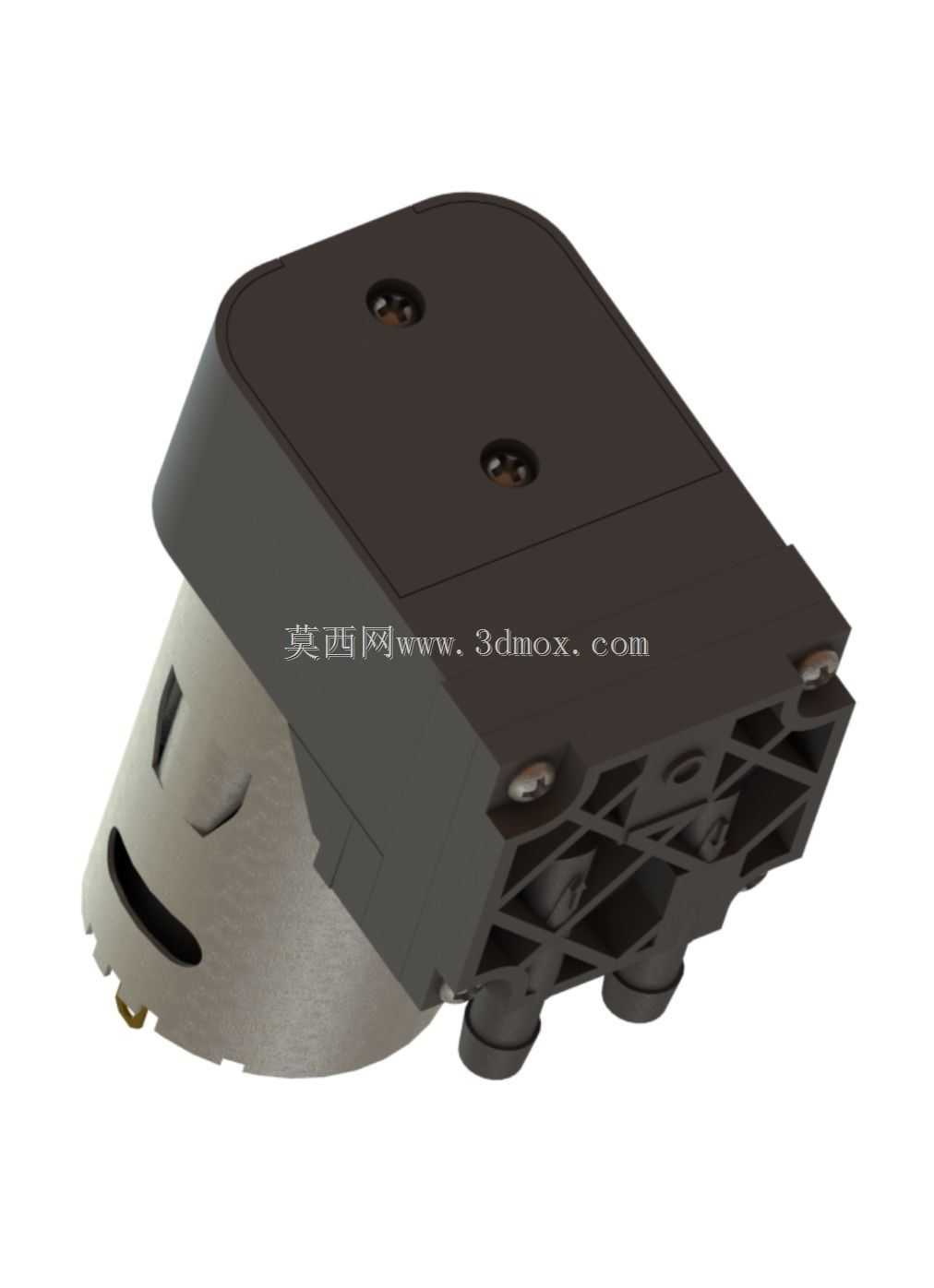

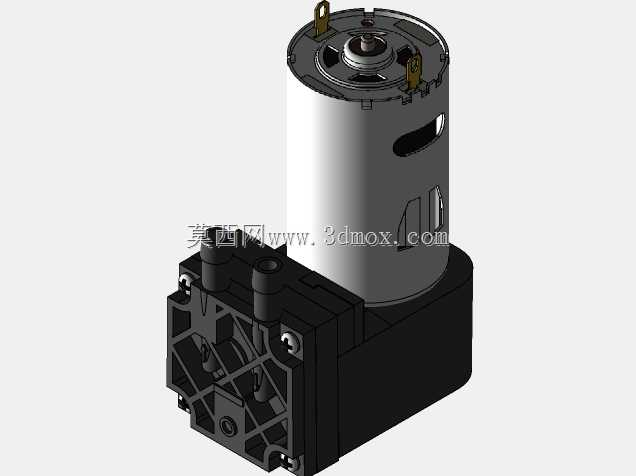

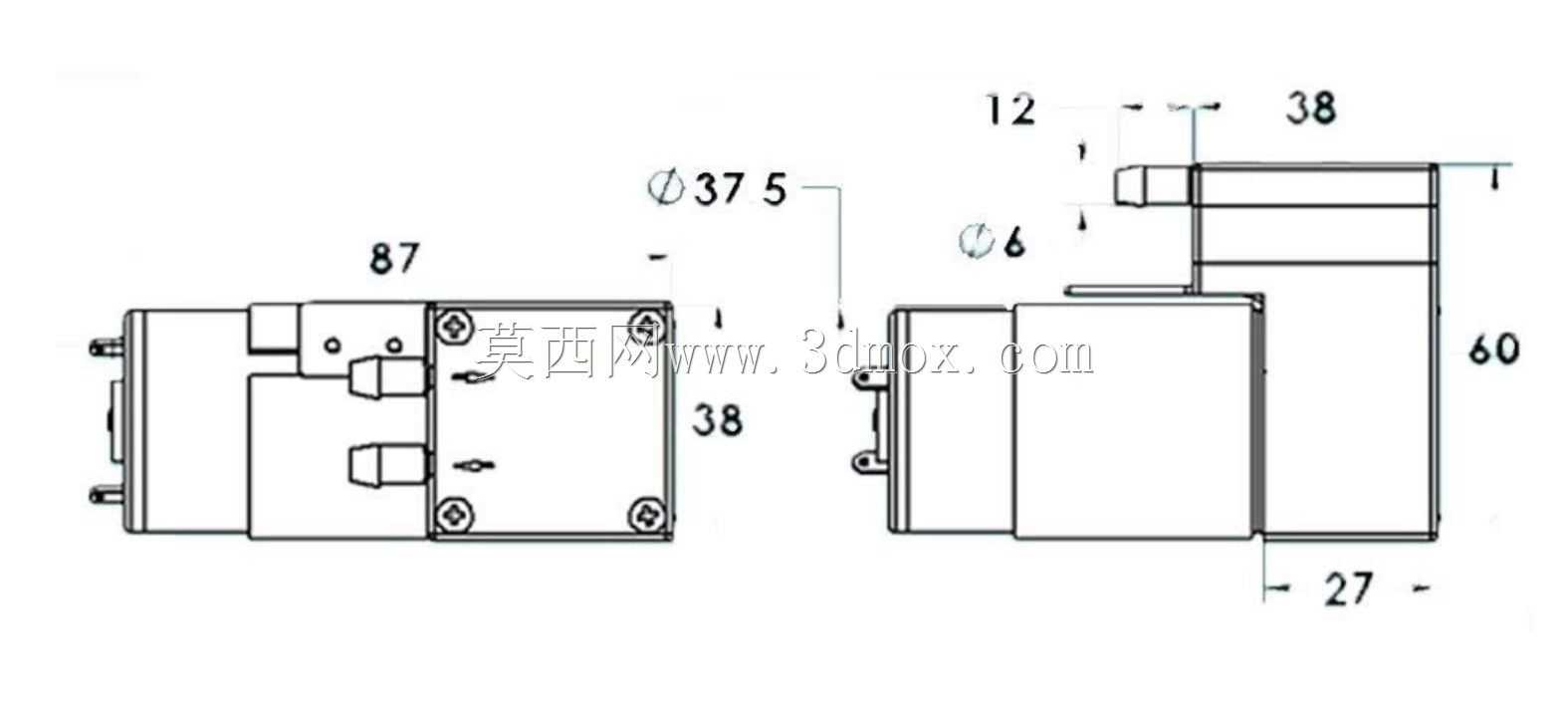

这款紧凑型12V真空空气泵，是面向小型气动系统、便携负压场景开发的核心动力元件，在桌面级自动化设备、小型吸附工装、医疗便携采样设备、家用美容护理仪器、小型机器人气动回路中都有广泛的应用空间，能够为系统提供稳定的负压气源，满足小流量、低功耗、紧凑安装空间下的真空获取需求。从实际用途来看，该泵为双端口结构，可同时支持两路独立的负压输出回路，适配需要多点位同步吸附的小型作业场景，比如桌面贴装工位的微小元件吸附、便携检测设备的采样气路驱动、小型机器人末端执行器的负压吸附抓取，无需额外加装气路分流元件即可实现双路供气，简化了外接气路的布局复杂度。在功能特性上，该泵采用有刷直流电机作为动力源，适配12V直流供电场景，可直接对接常见的低压直流供电系统，无需额外配置高压供电模块，适配便携设备、车载设备、桌面小型设备的供电条件；泵头部分采用隔膜式结构设计，运行过程中无需润滑油参与，输出的气源洁净无油雾，不会对下游的精密气路元件、吸附对象造成油污染，适合对气源洁净度有一定要求的应用场景；在无负载工况下可快速建立稳定负压，能够满足小容积气路的快速抽真空需求，排气口在无负载状态下也可保持稳定的气流输出，兼顾正压吹气的辅助使用需求。从设计思路来看，整体采用电机与泵头直连的集成式布局，将驱动电机与泵头腔体沿轴向叠放布置，最大化压缩了设备的整体占用空间，泵头侧预留了标准化的安装孔位，可直接通过螺丝固定在设备的安装基板上，无需额外设计定制化的安装支架；气路接口采用约4mm内径的标准快插适配端口，可直接对接常见的气动软管，无需额外加工转接头，降低了系统集成的配件成本；电机外壳采用金属拉深壳体，既可以为内部转子结构提供可靠的防护，也能够辅助电机运行过程中的热量散发，提升长时间运行的稳定性，泵头主体采用高强度工程塑料注塑成型，在保证结构强度的前提下有效降低了整体重量，适配便携设备的轻量化设计需求。从安装边界来看，整体外形为圆柱电机搭配方形泵头的组合结构，泵头侧的安装孔位采用对称式布局，安装时可根据设备内部的空间走向选择不同的固定方向，气路接口朝向可随安装方向调整，适配不同设备内部的气路走向规划；整体重量较轻，不会对便携设备的负重造成过多负担，运行过程中的振动幅度较小，安装时仅需简单的螺丝固定即可保证运行稳定性，无需额外加装减震缓冲结构。
