多接口流体分流歧管结构设计

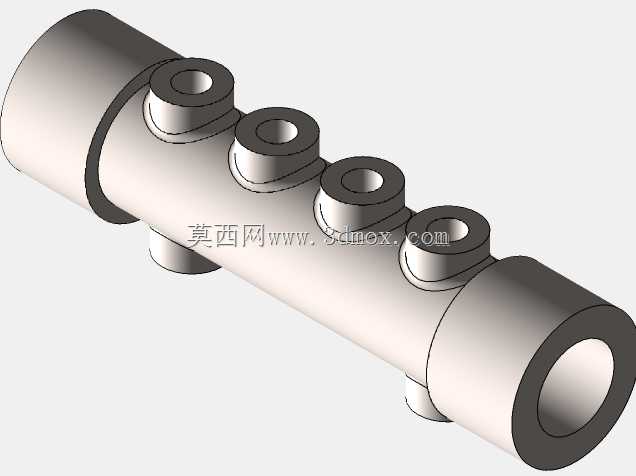

该歧管结构主要应用于流体输送系统的支路分流场景，常见于气动控制回路、低压液压支路、小型供水配水系统、实验台流体管路排布等工况中，承担单路流体输入后均匀分配至多个下游支路的核心作用，可替代多个独立三通、四通接头的拼接组合，大幅减少管路连接节点，降低流体泄漏风险，同时压缩管路排布所需的安装空间，让整体管路布局更加规整紧凑。从功能特性来看，该歧管采用主通路轴向贯通设计，主通路两端为大口径接口，可对接上游主供液/供气管道，保证主路流体的通流能力，避免主路出现通流瓶颈；主通路侧壁沿轴向均匀排布四个垂直向上的支路接口，同时在主通路下侧对应位置设置两个定位支撑接口，既可以作为额外的流体输出支路，也可作为安装固定的定位点位，适配不同的管路排布需求。设计过程中，所有接口均采用同轴度公差约束，保证支路接口与主通路的垂直度，避免管路对接后出现偏斜应力；主通路与支路接口的相贯位置做了圆弧过渡处理，减少流体流经分流位置的局部阻力，降低紊流产生的概率，提升流体输送的稳定性，同时避免相贯位置的应力集中，提升结构整体的承压能力。外形尺寸方面，该歧管整体为长圆柱状结构，轴向总长度适配常规4支路分流的排布间距，主通路外径满足1.6MPa以内的低压流体承压要求，支路接口的通径统一，可保证各支路输出的流体流量均匀性，各支路接口沿轴向等距分布，间距适配常规快插接头、硬管接头的安装操作空间，不会出现相邻接头安装干涉的问题。安装边界上，歧管可通过两端主接口对接主路管道完成轴向固定，也可通过下侧的支撑接口搭配固定支架完成安装固定，安装时需保证歧管轴向水平，避免支路接口出现倾斜导致的管路受力，整体结构无尖锐棱角，所有外边缘均做了小圆角钝化处理，避免安装过程中划伤操作人员，整体结构简洁可靠，无多余冗余结构，加工工艺性好，可采用棒料直接机加工成型，适合小批量定制生产，也可根据实际工况需求调整支路数量、接口通径与整体长度，适配不同的流体分流场景。
