斜置式圆柱安装座支撑构件

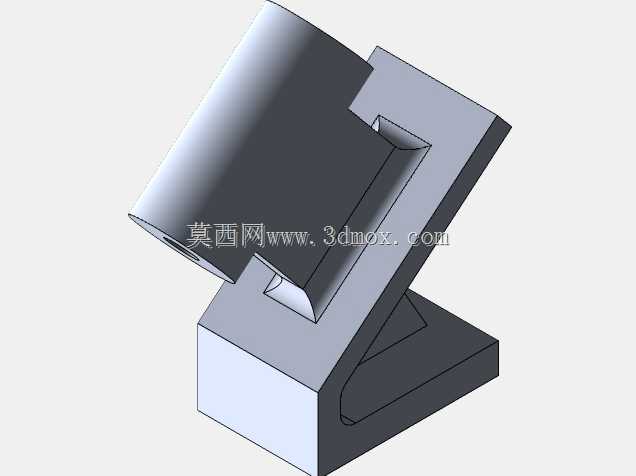

该斜置式圆柱安装座支撑构件，主要应用于工业生产线上的物料导向、轴类零件辅助定位以及小型工装的角度支撑场景，可在自动化输送线旁作为导向辊的安装基座使用，也可在小型检测设备中承担斜向传感器的固定支撑功能，适配需要将圆柱类部件以固定倾斜角度安装固定的各类工位需求，能够替代传统焊接式角度支架，减少现场焊接调整的工作量，提升装配效率。构件整体采用一体化实心结构设计，底部为平整的矩形安装基面，可通过螺栓直接固定在设备台面或者型材框架上，基面预留的安装边界可适配常规M4-M6规格的紧固件，安装时无需额外加工适配垫块，直接贴合安装面即可完成初步定位。中部为Z型斜向支撑主体，通过连续的弯折结构传递上部载荷，支撑部位的壁厚经过受力校核，在承受上部圆柱部件的径向载荷时不会出现结构形变，弯折处采用圆弧过渡设计，避免应力集中导致的长期使用断裂问题，提升构件的整体抗疲劳性能。上部为半开放的圆柱容纳槽，槽体内径与常规直径的圆柱导向辊、检测轴类零件适配，槽体开口方向与支撑斜面垂直，安装圆柱部件时可直接从侧方卡入槽内，再通过侧面的紧定螺钉完成锁紧固定，相比全包围式的轴座安装方式，拆装调整更加便捷，无需拆卸轴端的其他关联部件即可完成维护更换。设计过程中优先考虑了装配的便捷性与结构的稳定性，整体外形轮廓规整，没有突出的尖锐棱角，在车间现场安装使用时不会造成磕碰划伤，底部安装面的平面度公差控制在合理范围内，保证安装后上部圆柱的倾斜角度偏差满足使用要求，斜向支撑的角度经过优化，既能够满足工位的倾斜导向需求，又不会因为角度过大导致上部载荷的分力对安装基面造成过大的剪切力，适配多数轻工业生产、小型设备组装的场景需求，可直接作为标准配件用于各类非标工装的搭建，减少非标设计的重复工作量。
