双万向节结构汽车传动驱动轴

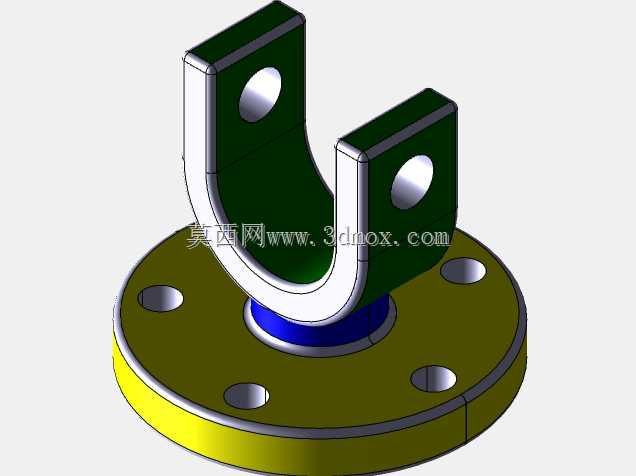

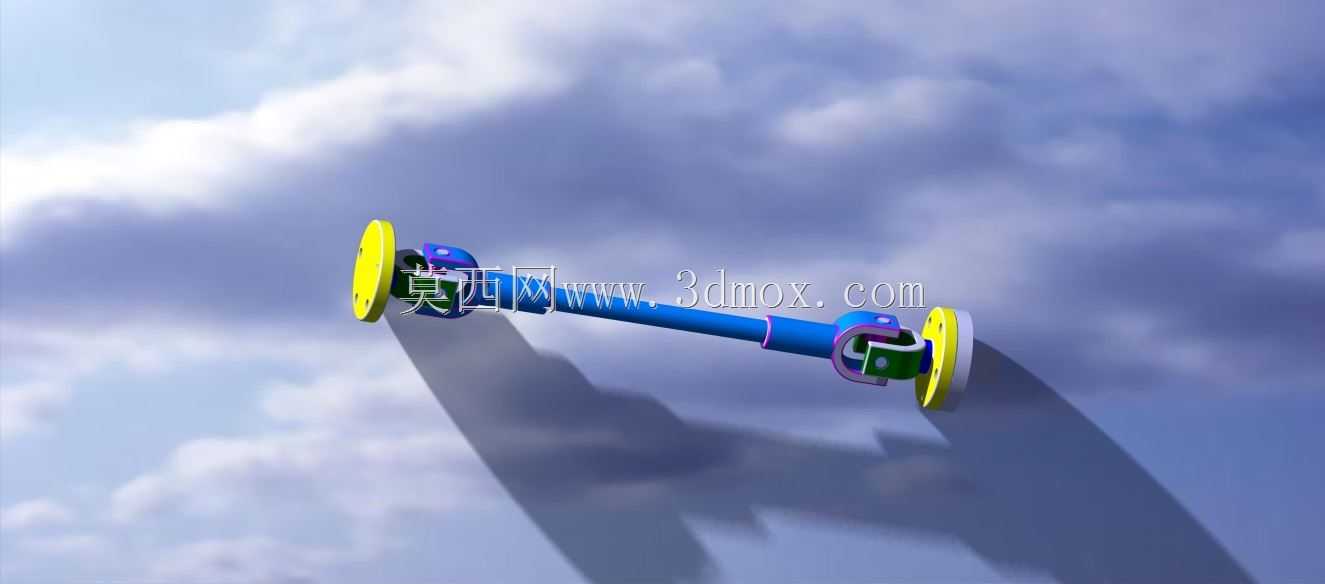

这款双万向节驱动轴是汽车传动系统中的核心动力传递部件，主要应用于前置后驱、四驱车型的底盘传动布局中，承担着将变速器输出端的动力稳定传递至驱动轮端的核心作用，可在车辆行驶过程中，自适应补偿因悬架跳动、车身载荷变化、转向动作带来的轴间夹角与轴向长度变化，避免动力传递出现卡滞、冲击或断脱问题，保障复杂行驶工况下的动力输出连续性。在实际整车运行场景中，驱动轴需要持续承受起步、急加速时的大扭矩冲击，还要应对颠簸路面带来的反复弯折、轴向窜动载荷，因此该结构采用双万向节串联布局，相比单万向节结构，能实现等角速度传动，大幅降低传动过程中的转速波动与附加载荷，减少传动系的振动与异响，提升整车行驶的平顺性。从设计思路来看，该驱动轴以中间长轴杆为主体承载结构，两端分别配置十字轴式万向节总成，轴杆主体采用变径设计，在保证整体抗扭强度的前提下优化了自身重量，降低传动系的转动惯量，提升动力响应速度；两端的连接法兰与连接盘分别匹配变速器输出端、驱动轮输入端的安装接口，安装边界经过精准校核，可适配对应车型底盘的预留安装空间，无需额外改动周边悬架、车架结构即可完成装配。万向节部位采用十字轴铰接结构，可实现大角度范围的摆角补偿，能够覆盖车辆满载、空载、极限转向、悬架极限压缩拉伸等全工况下的角度变化需求，轴体两端的连接部位设置有定位止口，可保证装配时的同轴度精度，避免装配偏差带来的偏磨、振动问题。在功能特性上，该驱动轴可在两连接轴存在持续夹角变化的工况下稳定传递扭矩，双万向节的布局抵消了单万向节传动的不等速缺陷，让动力传递过程更平稳，减少对变速器、主减速器的冲击载荷，延长传动系各部件的使用寿命；轴体表面做了强化处理，可抵御行驶过程中泥水、砂石的冲刷侵蚀，适配复杂户外行驶环境。在外形尺寸与安装边界上，轴体总长度匹配对应车型的轴距与传动系布局，两端万向节的摆角范围覆盖±25°的工作区间，轴向可伸缩量满足悬架最大跳动行程下的长度补偿需求，两端连接点位的孔位、孔径完全匹配对应车型的安装接口，装配时可直接对位安装，不需要额外进行加工适配，能够满足整车量产装配的精度与效率要求，也可作为售后维修替换配件使用，适配对应车型的维修更换需求，保障车辆传动系统的正常运行。
