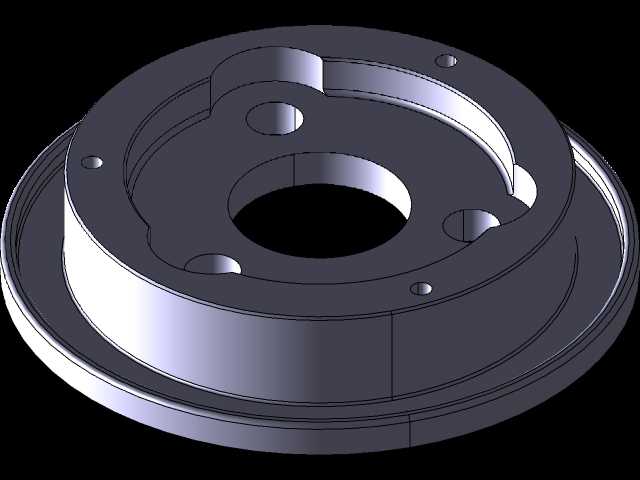

这类带定位孔的环形法兰基座,常应用在传动系统的端盖定位、液压阀组的安装支撑、旋转机构的轴向限位场景中,核心作用是为相邻装配部件提供精准的安装基准,同时承担轴向载荷传递、配合面密封压紧的功能。从结构设计来看,主体采用阶梯式环形结构,中心大尺寸通孔为轴类部件穿过预留足够空间,避免装配时出现干涉;端面均匀分布的多个沉头定位孔,既可以通过螺栓实现与相邻基体的刚性连接,沉孔结构又能保证螺栓头部不突出安装平面,不会对后续装配的部件造成剐蹭或空间占用。设计阶段首先要确定的是安装边界尺寸,基座的最大外圆直径需要匹配对应安装位的止口尺寸,保证装配时的同轴度公差控制在0.02mm以内,避免旋转部件运行时出现偏磨;
基座的轴向厚度需要根据承载的轴向载荷计算,既要保证螺栓锁紧时不会出现结构变形,又要尽可能控制整体重量,减少设备运动端的惯量。台阶面的高度差设计需要匹配对应密封件的压缩量,比如搭配O型圈使用时,台阶深度要控制在密封件线径的70%-80%,保证密封压紧力合适,不会出现密封失效或者密封件过度压缩老化的问题。端面上非对称分布的几个小凸台与凹槽结构,是为了匹配相邻部件的防转定位需求,避免装配完成后部件出现周向转动,相比额外加装定位销的结构,这种一体成型的定位结构能减少装配工序,同时提升定位精度,避免销孔配合带来的累计公差。实际装配时,基座的下端面需要与基体安装面完全贴合,平面度公差需要控制在0.01mm以内,避免螺栓锁紧后基座出现翘曲,
影响中心孔与轴的配合精度;几个定位孔的位置度公差需要严格管控,保证与基体螺纹孔完全对中,避免强行锁紧带来的内应力,长期运行下出现结构开裂。这类结构在设计时还需要考虑加工工艺性,所有转角位置都预留了合适的倒角与退刀槽,既方便车削加工时的刀具退刀,又能减少热处理时的应力集中,提升零件的整体结构强度;安装面的粗糙度要求控制在Ra1.6以内,保证贴合面的接触刚度,避免运行时出现振动松动。
