带蝶形握持头的螺纹锁紧调节螺钉

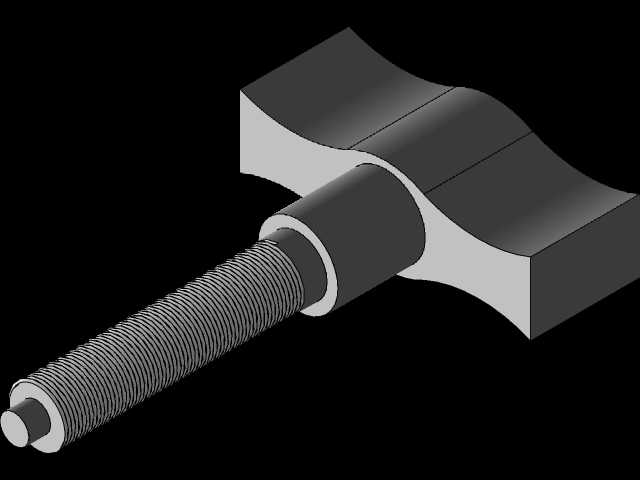

　　这类带蝶形握持结构的锁紧螺钉，在工装夹具、小型实验设备、3D打印机挤出机构、手动调节工位的应用占比很高，不需要额外借助扳手、螺丝刀等工具，操作人员直接用手拧动蝶形头部就能完成锁紧或松脱动作，在需要频繁拆装、快速调节松紧的工位上，能大幅减少操作辅助时间，提升工位换型、参数调整的效率。从结构设计来看，螺钉的螺纹段采用标准公制三角螺纹，牙型角60度，螺纹表面的粗糙度控制在Ra3.2以内，保证和配套内螺纹件啮合时的顺畅度，不会出现卡滞、滑牙的问题，螺纹末端做了小尺寸的倒角导入设计，对准内螺纹孔时不需要反复调整角度，能快速完成啮合起始动作。中间的轴肩段是定位基准面，安装时这个端面会和被连接件的表面贴合，起到轴向定位的作用，控制螺钉拧入的深度，

　　避免过度拧入导致被连接件变形或者螺纹副咬死。头部的蝶形结构做了圆弧过渡的曲面处理，没有尖锐的棱角，操作人员手动施力的时候不会硌手，两翼的宽度经过人体工程学匹配，单手握持的时候手指能完全贴合翼面，施加的拧紧力矩能满足常规轻载锁紧的需求，不需要额外加力杆就能达到可靠的锁紧预紧力。安装边界上，这类螺钉的安装空间需要预留出蝶形头部的转动空间，两翼旋转时的扫掠区域不能有其他结构件干涉，否则会导致无法拧动到位；螺纹段的长度根据实际锁紧行程选定，要保证松脱状态下螺纹仍有3到5个牙的啮合长度，避免螺钉从连接件上脱落丢失。在实际设备调试场景中，这类螺钉常用来固定可调节的挡板、定位块、行程触发片，调整位置时只需要稍微拧松螺钉就能移动被固定件，

　　调整到目标位置后直接用手拧紧即可，不需要反复找工具，对于小批量试制、频繁调整参数的设备来说，这种结构的实用性远高于需要工具操作的内六角或者十字槽螺钉。设计建模的时候，螺纹段可以先做基础圆柱特征，再通过螺旋线扫描切除生成牙型，头部的蝶形曲面可以通过多段样条曲线构面后做实体合并，轴肩和头部、螺纹段的衔接处做0.5到1毫米的圆角过渡，减少应力集中，避免反复受力后衔接位置出现断裂问题。
