带双安装孔铰接支座机械结构设计

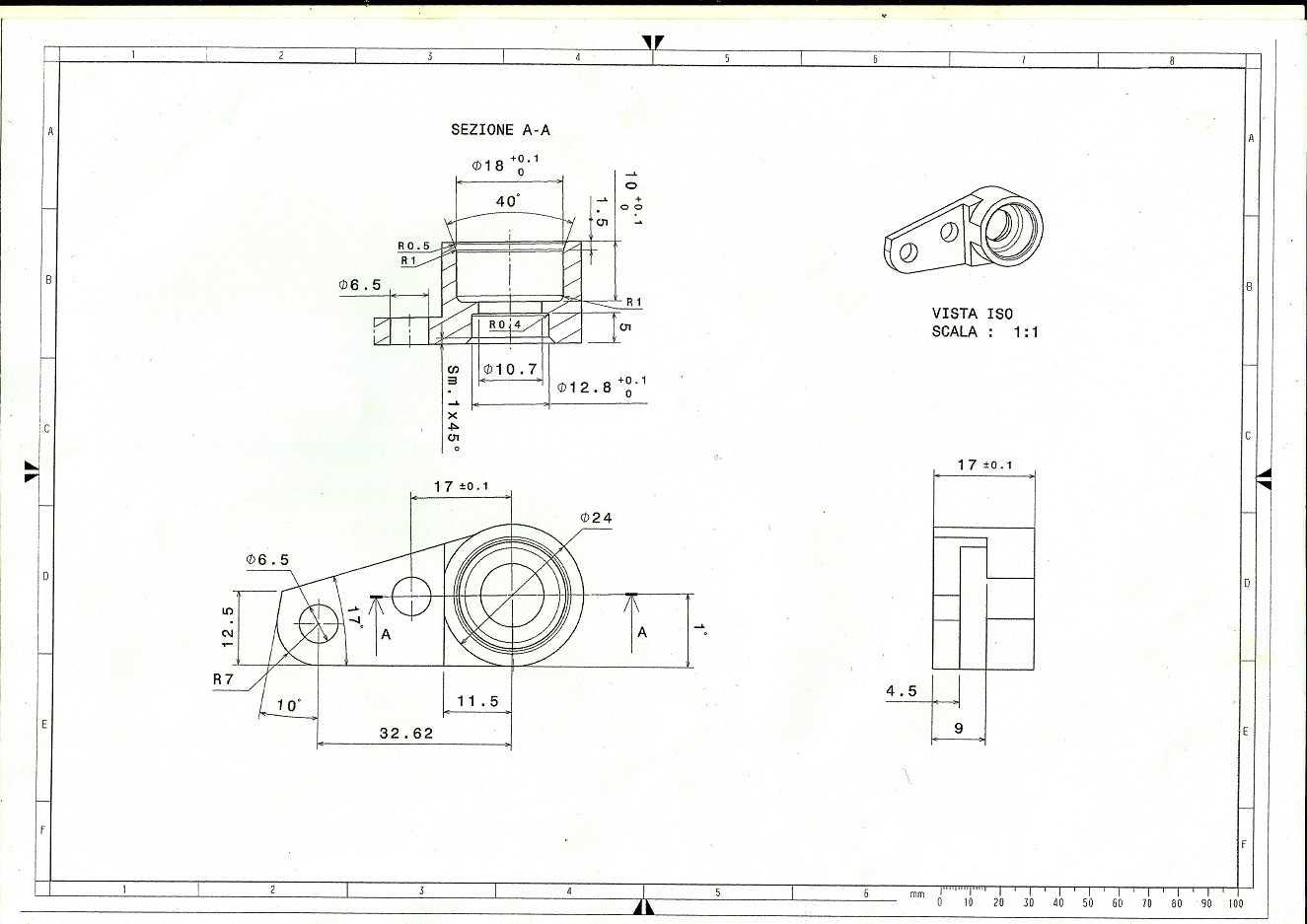

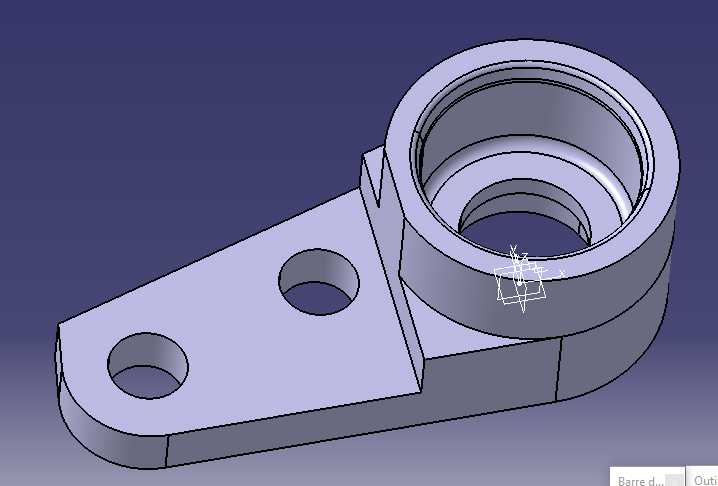

　　该结构件属于铰接类支撑连接件，常见于轻工自动化输送线的摆臂铰接位、小型工装夹具的转动支点、农用机械的连杆连接端等场景，核心作用是为转动副提供稳定的安装基准，同时通过耳板结构实现与相邻构件的刚性固定，传递工作过程中的径向载荷与小幅扭矩。从结构设计逻辑来看，主体的阶梯通孔是核心功能位，大直径段用于容纳铰接轴的轴肩或者配套的轴套、轴承外圈，小直径段可做轴端挡圈的让位或者穿装锁紧螺钉，孔壁的同轴度公差需要控制在IT7级以内，避免铰接轴安装后出现卡滞、偏磨的问题，孔口处做了微小的倒角处理，既可以去除机加工后的毛刺，也能在装配时引导轴件顺利导入，减少装配对位的难度。延伸出的平板耳板上设置了两个同轴度一致的通孔，

　　两个孔的中心距严格匹配配套安装板的孔位尺寸，安装时可穿装内六角圆柱头螺钉或者铰制孔螺栓，耳板的厚度经过载荷校核，能够承受额定载荷下的弯曲应力，不会出现耳板变形导致连接松动的情况，耳板的端部做了圆弧过渡，避免直角应力集中，同时也能减少安装时与相邻构件的干涉风险。设计过程中优先考虑了安装边界的适配性，主体筒状结构的外径尺寸控制在不超出耳板宽度的范围，整体安装后不会在铰接转动过程中与周边的机架、管线发生剐蹭，耳板的底面为精加工平面，与安装基面贴合时能够保证0.02mm以内的平面度要求，避免安装后出现整体倾斜，导致铰接轴的受力方向偏移。从实际使用角度出发，该结构的壁厚设计兼顾了轻量化与结构强度，筒身与耳板的衔接处做了圆角过渡，

　　分散应力集中点，在频繁往复转动的工况下，不会出现衔接处开裂的问题，零件整体可采用45号钢铣削加工后做发黑处理，也可根据防腐需求采用不锈钢材质加工，适配不同的工作环境，不管是用于手动工装的转动位，还是自动化设备的从动铰接点，都能满足长期稳定运行的结构要求，安装时仅需要将耳板贴合安装基面，穿装固定螺栓后装入铰接轴，即可完成转动副的搭建，不需要额外做复杂的适配调整。
