多铰接耳式安装支座机械结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:453495
  • 多铰接耳式安装支座机械结构设计
  • 多铰接耳式安装支座机械结构设计

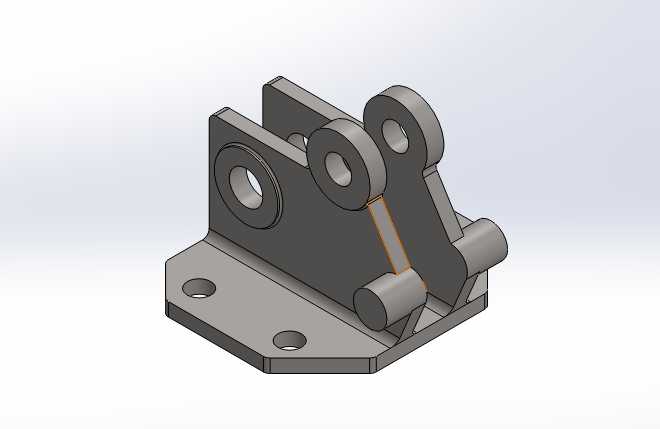

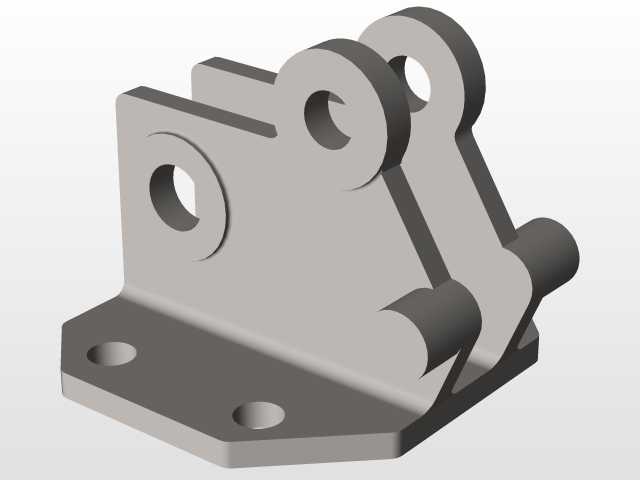

  这类带多组铰接耳的安装支座,在轻工自动化生产线、小型工装夹具的铰接传动链路里十分常见,核心作用是为摆动类执行构件提供稳定的安装基准,同时承担铰接副的径向载荷与往复动作带来的交变冲击力。从结构布局来看,底部采用切角式方形安装法兰,法兰上开设两个同轴通孔,用于穿装内六角螺栓将整个支座固定在设备机架的安装面上,法兰的切角设计并非随意设置,而是为了避让机架上相邻的走线槽、相邻构件的安装凸台,避免装配时出现空间干涉,安装法兰的厚度经过载荷校核,能够在螺栓预紧力作用下不发生翘曲变形,保证支座与安装面的贴合度。支座主体立板采用变截面设计,靠近法兰的根部做了加厚处理,同时在立板与铰接耳的衔接位置设置了三角形加强筋,

  这一设计是为了抵消铰接点受载时对立板根部产生的弯矩,避免长期往复载荷下出现根部开裂的问题。立板上分布的三组铰接耳并非同轴设置,而是根据配套连杆的运动轨迹做了错位排布:左侧大直径铰接孔用于安装主摆动臂,孔内可镶嵌自润滑铜套,降低铰接副的磨损速率;上方两组小直径铰接孔分别用于连接驱动连杆与限位拉杆,孔的端面都做了锪平处理,保证铰接轴安装时轴肩能够与耳板端面完全贴合,避免铰接副出现偏载。右侧伸出的两个圆柱轴头,用于安装复位扭簧或者行程触发撞块,不需要额外加装固定支架就能实现辅助功能的集成,减少了装配环节的零件数量。设计这类支座时,首先要根据配套执行件的摆角范围确定各铰接点的相对位置,避免连杆摆动过程中与立板、耳板发生运动干涉,

  其次要核算每个铰接孔的承载能力,根据载荷大小确定耳板的厚度与孔的直径,同时要考虑加工工艺性:所有铰接孔的同轴度公差要控制在0.02mm以内,安装法兰的底面与各铰接孔轴线的平行度公差要满足装配要求,毛坯可采用铸件一次成型,减少后续机加工的材料去除量,关键配合面留0.3-0.5mm的精加工余量,安装时要先将支座在机架上预紧,手动盘动配套连杆确认无卡滞、无干涉后再按对角顺序拧紧固定螺栓,日常维护时只需定期向铰接孔内加注润滑脂,检查耳板与加强筋位置是否出现疲劳裂纹即可。
