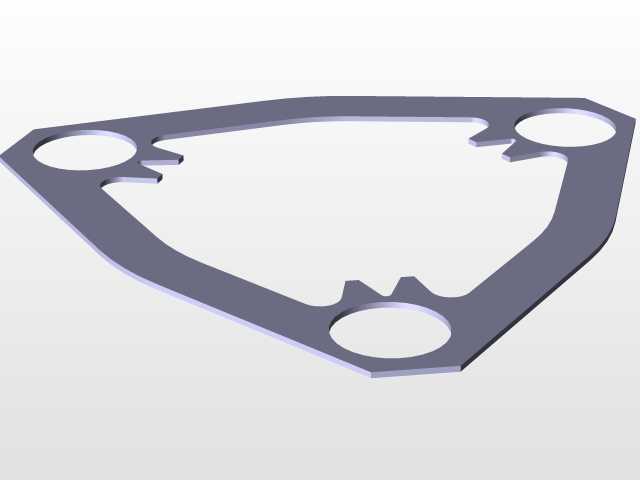

这类三角异形带孔金属垫片,主要应用在盘式制动器的卡钳与支架连接副中,承担载荷分散、间隙补偿以及安装定位的作用,在乘用车、轻型商用车的制动系统装配环节十分常见。从结构形态来看,整体采用非对称三角轮廓,三个角位分别设置圆形安装过孔,孔位边缘做了小尺寸凸台止口设计,相邻孔位之间的轮廓边做了内凹避让处理,避免装配时与卡钳壳体的加强筋、制动管路接头发生干涉。设计阶段首先要匹配安装边界的三个固定点坐标,确定三个安装孔的中心距公差,孔位公差控制在IT8级,保证装配时螺栓能够顺利穿入,不会出现别劲的情况,避免长期使用后连接螺栓受剪切力断裂。轮廓边缘的避让缺口是根据卡钳支架的实际凸起结构反向推导的,最小避让间隙控制在1.5mm以上,
既不会因为间隙过大导致垫片支撑面积不足,也不会因为间隙过小在制动产生热变形时出现剐蹭。垫片的厚度根据制动系统的额定夹紧力计算,材料选用65Mn弹簧钢冲压成型,表面做磷化防锈处理,安装后能够补偿连接面的平面度误差,让卡钳与支架的结合面受力更均匀,避免制动过程中卡钳出现偏摆,减少制动抖动、异响的问题。三个安装孔的位置度要求是设计核心,需要保证装配后垫片不会随制动振动发生窜动,孔边的小凸台结构能够嵌入支架的定位沉孔中,起到径向限位的作用,不需要额外增加定位销,简化了装配工序。轮廓的非对称设计是为了适配特定车型的制动器安装空间,在轮辋内部有限的空间里,最大化垫片的支撑覆盖范围,同时避开轮辋内侧的平衡块、通风道结构,
保证车轮转动时不会与垫片发生刮擦。实际建模过程中,需要先提取制动器安装面的三维点云数据,反向拟合出结合面的轮廓,再根据载荷分布情况优化垫片的截面形状,在应力集中的孔位周边做小圆角过渡,减少应力集中导致的垫片开裂问题,边缘做0.5mm的倒角处理,去除冲压毛刺,避免装配时割伤操作人员或者损坏密封件。这类垫片虽然属于制动系统中的小型连接件,但直接影响制动卡钳的安装稳定性,设计时需要反复校核安装边界、载荷分布以及装配工艺性,不能只做简单的外形拉伸,要结合实际装车的空间约束、受力情况做细节优化,才能满足整车制动系统的可靠性要求。
