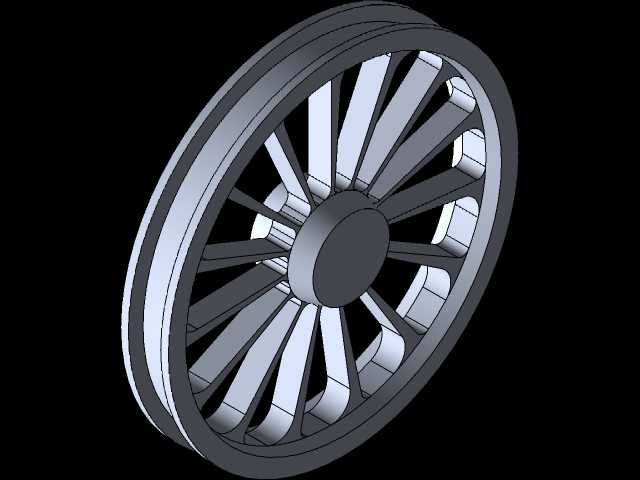

这类辐条式轮体结构,在轻量化移动设备、小型传动机构、教学实训考核场景中都有广泛的应用空间,不同于实心轮的厚重设计,辐条镂空结构在保证轮体径向承载能力的前提下,能大幅降低自身转动惯量,减少动力输出端的启动负载,尤其适合对自重敏感的小型移动平台、低功率传动工位使用。从结构设计逻辑来看,轮体采用中心轮毂加均匀分布辐条加外圈轮缘的三段式布局,中心轮毂预留的轴孔可与标准直径的传动轴配合,装配时可通过键槽或顶丝实现周向固定,避免传动过程中出现轮轴打滑的问题;辐条采用等角度均匀排布的设计,单根辐条的截面做了等强度优化,从轮毂端到轮缘端平滑过渡,既避免应力集中导致的辐条断裂风险,也能保证轮体高速转动时的动平衡性能,不会出现偏摆抖动的情况。
轮缘部分做了双层加厚设计,可根据实际使用场景匹配橡胶外圈、啮合齿圈或者导向轮边,适配行走、传动、导向等不同的功能需求,安装边界上,轮体的轴向厚度控制在常规传动机构的安装间距范围内,不需要额外调整机架的安装空间,可直接替换同尺寸的实心轮体完成设备升级。在实际工程应用中,这类轮体既可以作为小型代步设备的行走轮使用,也可以作为轻型输送线的从动轮、教学实训中的建模考核样件,设计过程中需要重点关注辐条与轮毂、轮缘连接处的圆角过渡,避免铣削或者3D打印过程中出现应力集中的薄弱点,同时要保证每根辐条的尺寸一致性,控制轮体的整体形位公差,确保装配后转动顺畅无卡滞。针对不同的使用场景,还可以在现有结构基础上调整辐条数量、轮缘宽度以及轮毂轴孔直径,比如重载场景下可适当增加辐条厚度、缩小辐条间的镂空面积,高速传动场景下则可进一步做轻量化掏料处理,在满足强度要求的前提下降低转动惯量,提升传动响应速度。
- 全部评论(0)
- 模板大小: 416.49 KB
- 售价:5金币
- 下载次数: 518
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
