大线轴支撑固定座结构设计

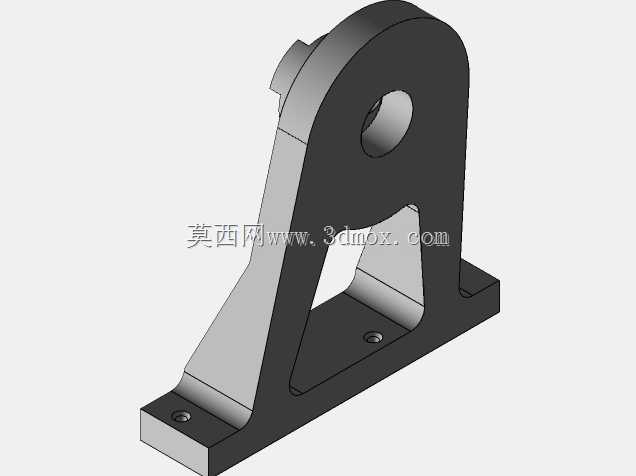

该支撑结构主要应用于工业生产场景中大型灯丝线轴的承托固定作业，适配重量1kg、幅宽22cm规格的大线轴使用，可有效解决常规线轴支架支撑稳定性不足、适配性差的问题，广泛适用于线材加工、线缆收放、灯丝生产等需要架设大规格线轴的作业场景，为线轴的稳定转动提供可靠的支撑载体。在实际生产作业中，这类支架承担着承载线轴整体重量、约束线轴转动径向位移、保障线材平稳输送的核心作用，避免线轴在转动放线过程中出现晃动、偏移甚至倾覆的问题，保障线材输送过程的张力稳定，减少因支架不稳导致的线材打结、拉断等生产故障。从功能特性来看，该支架在原有常规线轴支架的基础上做了针对性的结构优化，通过额外增设的安装孔位强化了支架与安装基面的连接强度，同时优化了支撑立板与底部安装基座之间的三角加强筋结构，大幅提升了支架整体的抗形变能力与承重稳定性，相比普通拉伸成型的支架拥有更高的结构强度，能够适配重量更大、转动惯量更高的大规格线轴使用，同时设置了三个安装孔位，可适配不同的安装基面固定需求，安装适配性更强。在设计思路上，该支架采用一体式折弯加筋的结构形式，上部设置带通孔的支撑耳用于穿设线轴转轴，通孔的尺寸经过精准匹配，可保障转轴转动顺畅无卡滞，同时支撑耳部位做了加厚处理，避免长期承重出现孔位磨损变形；中部采用三角镂空的加强结构，在保障整体结构强度的前提下尽可能降低支架自身重量，减少材料消耗；底部为平直的安装基座，三个安装孔呈三角形分布在基座平面上，固定后可形成稳定的三角支撑约束，避免支架受侧向力出现偏移。从安装边界来看，该支架底部基座为平整的矩形安装面，安装时仅需要在对应安装基面按照孔位位置开设对应的固定孔即可完成安装，对安装空间的要求较低，上部支撑耳的中心高度经过精准核算，可保障22cm幅宽的线轴安装后底部与安装基面留有足够的转动间隙，不会出现线轴转动时摩擦基面的问题，两侧支撑立板的间距也与线轴幅宽精准匹配，可约束线轴的轴向窜动，保障线轴转动过程的平稳性。
