小型数控铣床工件定位方形夹具

　　在小型数控铣床的日常加工场景中，小尺寸工件的装夹定位一直是影响加工效率与精度的关键环节，这类工件往往尺寸偏小、批量零散，采用通用平口钳装夹时容易出现夹持余量不足、定位基准偏移的问题，尤其是加工带孔位、窄边的小型零件时，常规夹具的干涉问题也会限制走刀路径的规划。这款定位方形构件正是针对这类加工痛点设计的辅助定位工装，适配小型数控铣床的工作台T型槽安装基准，可作为工件定位的侧向基准与辅助支撑使用。

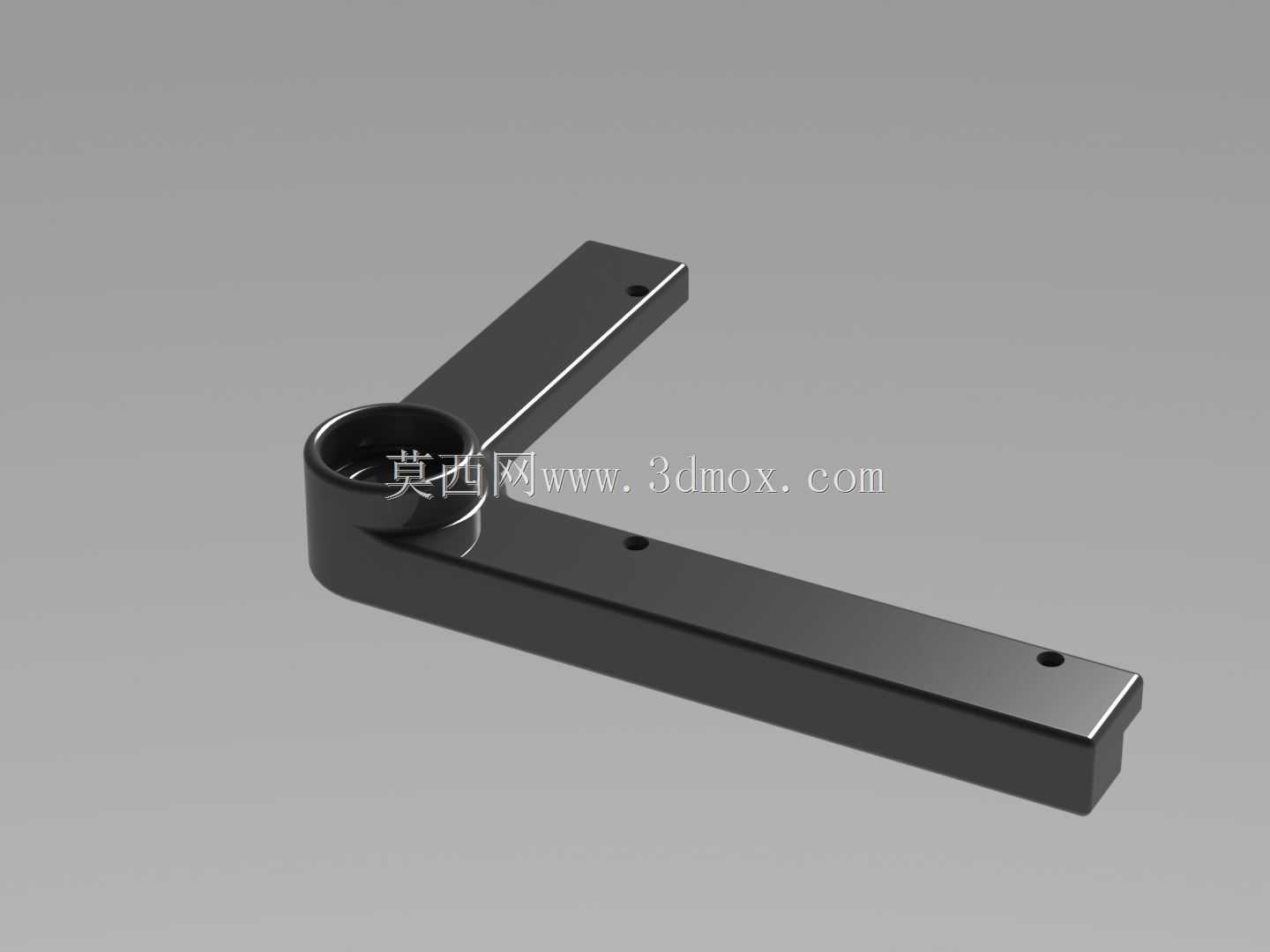

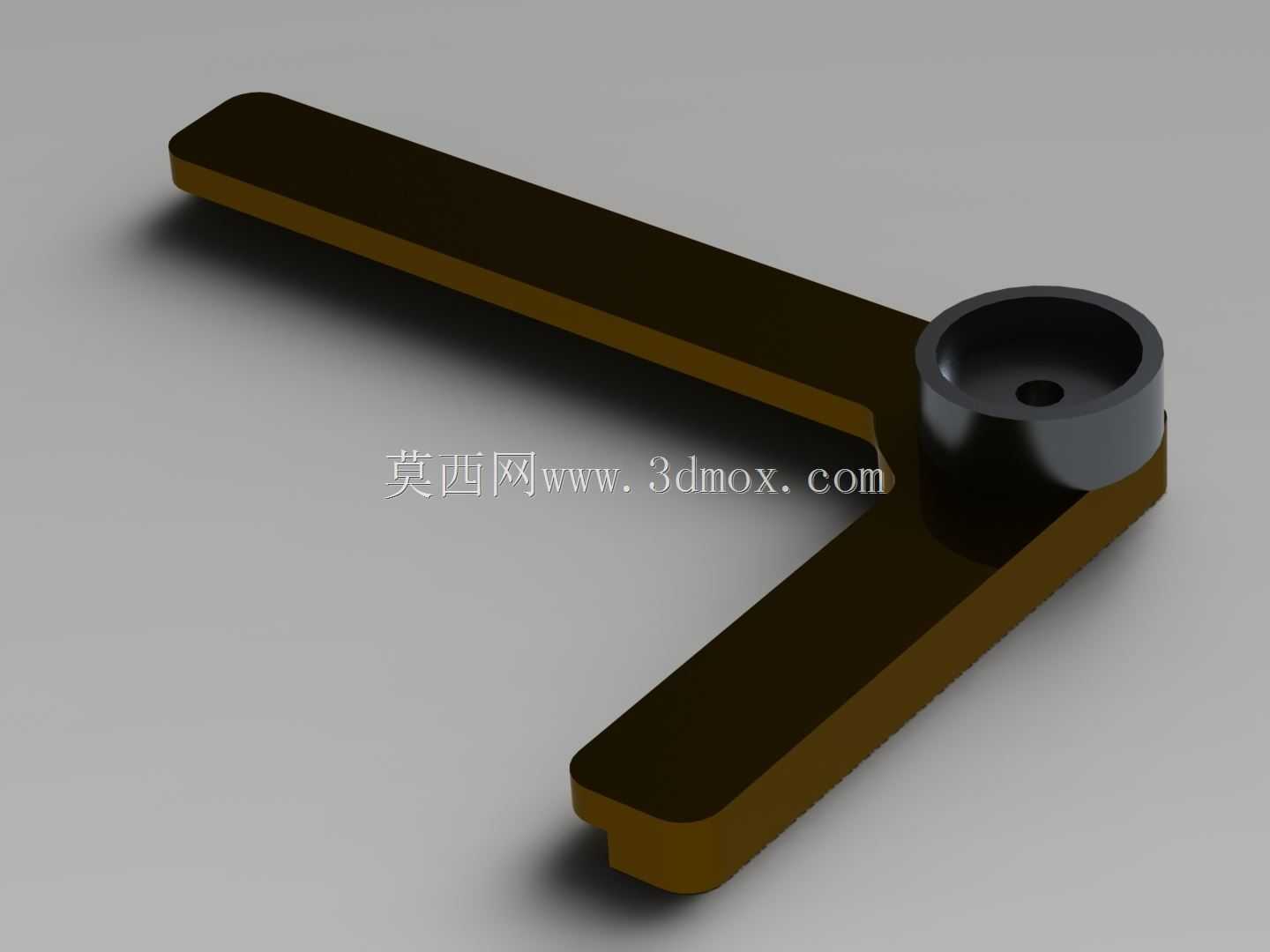

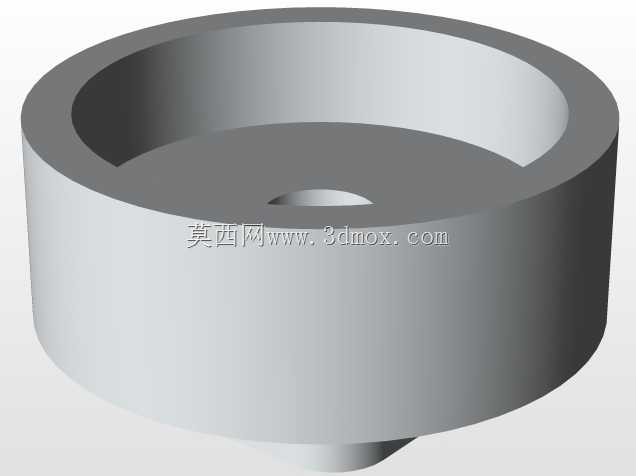

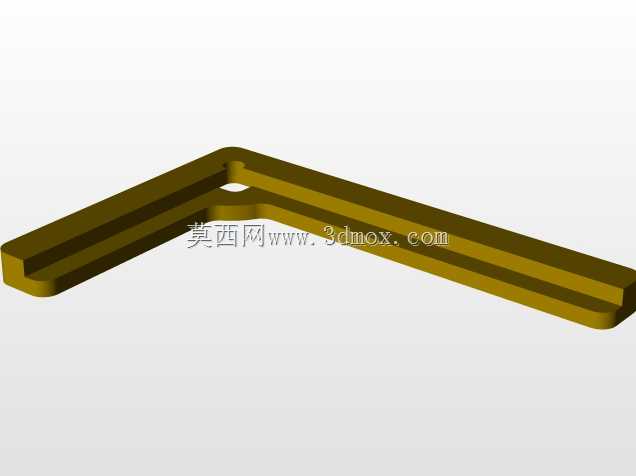

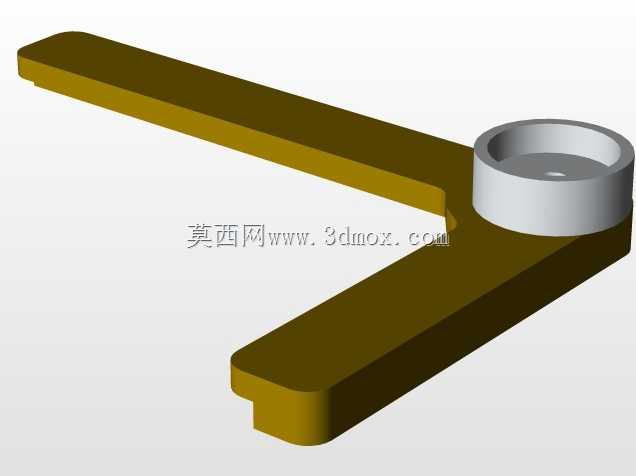

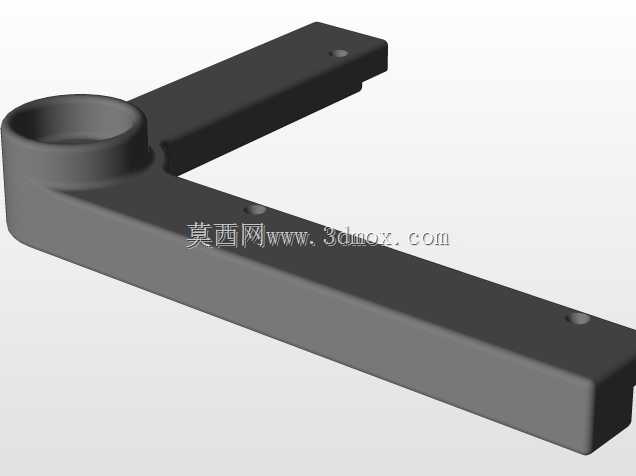

　　从结构设计来看，构件采用Y型分叉的长臂结构，长臂末端做了圆弧倒角处理，避免操作过程中尖锐边角划伤操作人员或工件表面，长臂的平直度经过严格控制，可作为工件定位的基准面使用，两个长臂的夹角经过精准测算，可同时适配方形工件的两个相邻侧边定位，减少多次装夹的基准找正时间。构件一端集成的带孔圆柱座是核心的安装定位结构，圆柱座的内孔可与工作台上的定位销配合，实现整个构件的快速固定，内孔底部的小孔可用于插装定位销或者固定钉子，当需要快速临时定位工件时，可直接将钉子穿过小孔抵在工作台面上，实现免螺栓的快速固定，适配单件小批量加工时的快速换产需求。

　　设计过程中充分考虑了铣削加工与3D打印两种制造场景的可行性，构件的壁厚均匀，无尖锐的应力集中拐角，无论是采用铝合金铣削加工制作高强度的工装版本，还是采用工程材料3D打印制作快速验证版本，都能保证结构强度满足使用需求。铣削版本的构件可用于常规金属工件的定位支撑，表面硬度高、耐磨性能好，长期使用不会出现基准面磨损变形的问题；3D打印版本的构件制作周期短、成本低，适合新产品试制阶段的临时工装使用，可根据加工工件的尺寸快速调整打印参数，制作适配不同规格工件的定位构件。

　　在安装边界方面，圆柱座的外径尺寸与小型数控铣床的标准T型槽间距适配，安装时无需额外改装工作台，直接通过T型螺栓或者定位销即可完成固定，两个长臂的延伸长度经过优化，既保证了足够的定位支撑范围，又不会超出小型铣床的工作台行程边界，避免加工过程中长臂与主轴或者刀库发生干涉。构件的整体高度控制在较低范围内，不会抬高工件的装夹高度，可保证加工时的刀具悬伸长度处于合理区间，减少加工过程中的刀具振颤问题，提升小工件铣削、钻孔加工时的表面质量与尺寸精度。

　　实际使用过程中，这类定位构件可多个配合使用，在工作台面上组合形成方形工件的定位边框，工件放置到位后仅需少量的压板夹紧即可完成装夹，相比通用平口钳的装夹方式，可减少夹持部位对工件加工面的遮挡，实现工件多个面的一次性加工，减少翻面装夹的次数。针对小型塑料件、铝件等易夹伤的工件，这类平面定位的方式也可避免夹持力过大导致的工件变形问题，定位基准统一靠紧长臂的平直端面，可有效保证批量工件的定位一致性，降低小工件批量加工时的尺寸离散度。构件表面做了氧化发黑处理，既可以提升表面的防锈能力，也能减少加工过程中切削液、切屑对构件表面的腐蚀，长期使用后基准面的精度保持性更好，日常维护仅需清理表面附着的切屑即可，无需额外的保养操作。
