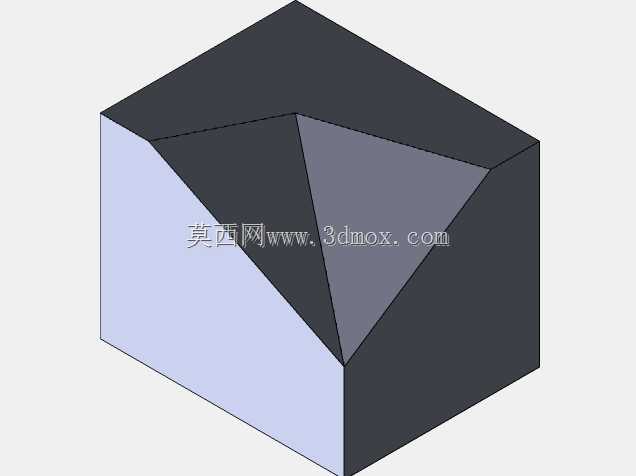

带内凹三角切面的立方块几何练习构件

该几何练习构件以正六面体为基础基体，通过多平面切除特征构建出内部三角内凹切面结构，主要用于机械设计入门阶段的空间建模思维训练，帮助从业者掌握三维空间中基准面创建、拉伸切除、几何约束对齐等核心操作逻辑，是夯实三维建模基础能力的典型训练载体。从实际应用场景来看，这类带复杂空间切面的块体结构，常作为机械工装定位块、精密检测夹具的基准垫块、异形安装座的结构原型，在小型非标自动化设备的定位工位、光学检测平台的支撑座、精密装配工装的定位基准件中都能看到同类结构的身影，这类结构依靠平整的外基准面和内凹的定位切面，能够实现工件的快速卡接定位，避免装配过程中的位置偏移，同时规则的外轮廓也便于在安装板上完成固定锁紧。从功能特性来看，该构件保留了正六面体三个互相垂直的完整外侧面，可作为安装定位的基准面，能够直接贴合设备安装面完成锁紧固定，无需额外加工定位基准；内部的三角内凹切面由三个空间相交的平面切割而成，三个切面的交线汇聚于块体内部的公共顶点，形成稳定的三角内凹型腔，既可以作为异形零件的定位卡槽，匹配带三角凸台的工件完成快速对位，也可以作为减重结构，在保证块体整体结构刚度的前提下减少实体材料用量，降低构件整体重量。从设计思路来看，建模过程首先需要确定正六面体的基础边长，保证三个相邻外侧面的平面度与垂直度满足基准面的精度要求，之后通过创建三个与外侧面呈特定空间角度的基准面，使用拉伸切除或者相交切除的方式去除多余实体，过程中需要严格约束三个切面的相交位置，保证内凹三角的三个边长度一致、切面与外侧面的夹角均匀，避免出现特征错位、壁厚不均的问题。从外形尺寸与安装边界来看，该构件的外轮廓为等边长正六面体，安装时可选择任意一个完整外侧面作为安装贴合面，安装边界不超出正六面体的外轮廓范围，内凹三角结构完全处于块体内部，不会向外突出占用额外安装空间，适配安装空间紧凑的工装工位，安装时可通过侧面打孔锁紧或者粘接的方式完成固定，不会破坏内凹切面的结构精度，能够长期保持定位面的形位公差要求，满足小载荷工况下的定位支撑需求。
