液压驱动六爪抓取执行机构设计

在自动化上下料、异形工件转运、锻压工位坯料夹持这类对夹持力、同步性要求较高的工业场景里，多爪抓取机构的适配性远高于两爪、三爪卡盘类结构，这款六爪液压驱动的抓取执行件，正是针对这类工况做的结构优化。不同于气动抓取件出力有限、夹持行程受气源压力波动影响大的问题，该结构采用液压作为动力源，可在同等安装体积下输出更大的夹持力，适配表面粗糙度较高、重量偏大的金属坯料、机加工半成品件的抓取转运，在锻造车间的高温坯料转移、机加工线的重型工件上下料、仓储环节的规则/近规则柱状工件堆垛场景中，都能稳定发挥作用。

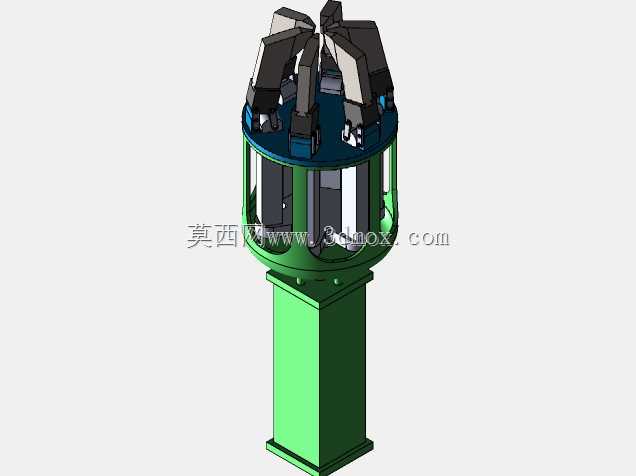

从结构设计逻辑来看，六个夹爪沿中心轴线呈圆周等角度分布，动力输入后可实现同步径向伸缩，相比三爪结构，夹爪与工件表面的接触点更多，夹持时的应力分布更均匀，不会因为单点受力过大造成薄壁工件表面夹伤变形，也能在抓取表面存在少量氧化皮、凹凸瑕疵的锻件时，保证足够的接触摩擦力，避免转运过程中工件滑脱。内部的动力传递路径做了集成化设计，液压油腔直接开设在主体壳体内，没有额外的外接管路冗余，既缩小了整体径向尺寸，也减少了高压油路泄漏的风险点，夹爪的导向槽采用耐磨合金镶件结构，长期往复伸缩动作下不会因为导向面磨损出现夹爪偏摆，降低后期维护的配件更换频率。

安装边界上，该抓取机构的尾部采用标准法兰连接接口，可直接匹配市面主流的工业机器人末端、专机升降滑移轴的安装尺寸，不需要额外做转接法兰的二次设计，夹爪的单爪行程覆盖常规中小型工件的直径夹持范围，主体外壳做了圆弧过渡处理，没有突出的尖锐结构，在工位间移动时不会剐蹭周边的设备护罩、管线。夹爪的指尖部分采用可更换设计，可根据被抓取工件的外形更换平指尖、V型指尖、带防滑齿的指尖，不需要拆解整个主体结构就能快速切换适配不同的工件类型，适配多品种小批量的柔性生产需求。

实际使用中，该结构的夹持力可通过液压系统的压力调整做线性适配，从几公斤的薄壁铝件到上百公斤的钢质坯料，都能通过调整供油压力匹配合适的夹持力，避免出力过大夹坏工件或是出力不足导致工件脱落。六个夹爪的同步性通过内部的均压流道保证，不会出现单个夹爪动作滞后导致的工件偏心问题，抓取后工件的中心轴线与机构主体轴线重合度高，后续机加工、装配工序不需要额外做姿态校正，能有效缩短工位的辅助作业时间。
