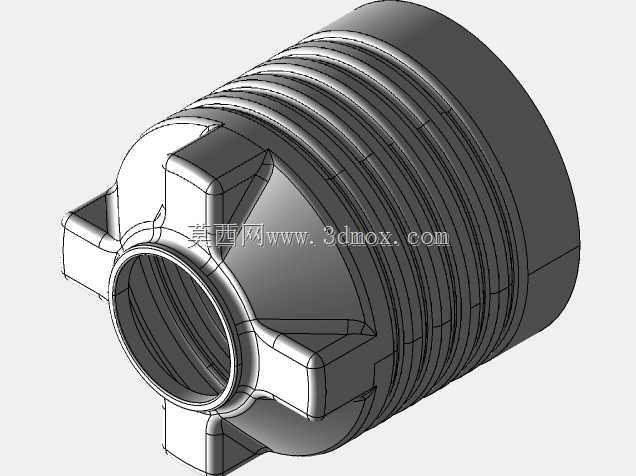

带侧接口外螺纹连接储水腔体结构

该储水腔体结构主要应用于小型流体输送系统、家用净水设备、小型循环供水回路以及紧凑型液压冷却支路中，作为管路中途的储水、稳流衔接部件使用，能够在流体输送过程中缓冲管路内的水压波动，存储少量流体以应对支路短时的流量供需差，避免管路因瞬间启闭产生的水锤效应损伤后端精密元件。从实际用途来看，该部件一端通过外螺纹结构与主供水管道旋接固定，侧置的四个凸耳式接口可分别对接不同方向的支路管线，实现单路进水、多路分水输出的功能，同时腔体内部的平滑过渡曲面能够减少流体流经时的紊流产生，降低流体输送过程中的压损，提升管路整体的输送效率。在功能特性设计上，腔体外侧的多道环形外螺纹采用标准管螺纹参数设计，能够保证与对接管路连接时的同轴度与密封性能，无需额外加装过多密封辅件即可实现承压状态下的无泄漏连接；侧部四个均匀分布的凸耳结构既作为支路接口的加强筋，提升接口位置的结构强度，避免管路插接时因应力集中导致的腔体开裂，同时也可作为安装时的施力卡位，方便操作人员使用工具将腔体与主管道旋紧到位，无需额外设计夹持位即可完成安装作业。设计过程中，整体采用回转体为基础构型，在保证内部储水容积满足支路流量需求的前提下，尽可能压缩腔体的径向与轴向尺寸，减少安装占用空间；腔体壁厚按照常规民用供水系统的1.0MPa承压标准做均匀化设计，在侧接口、螺纹起止端等应力集中位置做了局部加厚与圆角过渡处理，避免长期承压使用过程中出现疲劳裂纹；内部流道全部采用大圆角顺滑衔接，不存在直角死角，能够减少流体内部杂质的沉积，降低长期使用后的堵塞风险。从安装边界来看，该腔体轴向总长度适配常规4分或6分管路的安装间距，侧接口的中心距与端面距离符合通用支路管线的安装尺寸要求，安装时仅需保证主螺纹与对接管道同轴，侧接口与支路管线对齐即可完成装配，无需复杂的定位调整，能够适配多数紧凑型管路布局的安装空间需求，在狭小的设备舱内也可顺利完成安装与后期维护拆卸。
