电机端盖法兰式连接结构设计

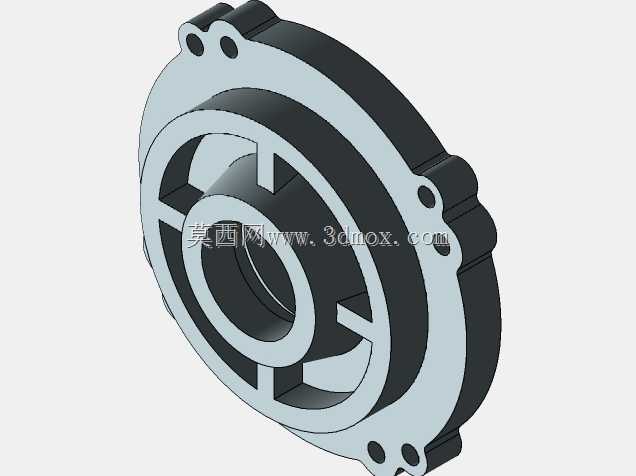

该零件为回转类动力设备的端侧支撑密封构件，主要应用于中小型回转动力设备的端部封装场景，常见于各类动力输出设备、泵类设备、回转传动机构的端部位置，承担壳体封闭、内部构件支撑、外接部件定位连接的核心作用，是动力类设备装配环节中不可或缺的基础结构件。从实际使用功能来看，该构件首先实现设备腔体的端部封闭，阻挡外界粉尘、水汽、杂物进入设备内部腔体，避免内部运转构件被杂质侵入造成磨损卡滞，同时也能防止腔体内的润滑介质向外渗漏，维持设备内部运转环境的稳定；其次构件中心的同轴环形凸台结构，可作为内部回转构件的轴承安装定位基准，为轴承外圈提供稳定的支撑贴合面，保证回转构件的回转同轴度，降低运转过程中的径向跳动偏差；外圈分布的多组安装孔位，用于实现端盖与设备主壳体的螺栓紧固连接，均匀分布的孔位可保证连接受力均匀，避免装配后出现局部应力集中导致的密封失效或结构变形；内侧的辐条式加强筋结构，在不额外增加构件整体壁厚、控制零件重量的前提下，大幅提升端盖整体的结构刚度，抵消设备运转过程中产生的轴向与径向载荷，避免端盖受载变形影响内部构件的运转精度。从设计思路层面，该构件采用同轴回转体为基础构型，所有环形结构均围绕中心轴线做同轴度约束，保证装配后与内部回转构件的轴线重合，降低装配误差带来的运转异响、磨损加剧问题；外侧耳状延伸的安装凸台，将连接孔位设置在凸台位置，既保证了连接位置的结构强度，也避免了在端盖主环体上直接开孔造成的整体刚度下降；内侧的辐条式筋板采用对称分布设计，在筋板之间预留足够的空腔，既可以减轻零件整体重量，也能为设备内部预留一定的散热空间，辅助设备运转过程中的热量散出；边缘的阶梯式止口结构，可在装配时与主壳体的止口位配合定位，无需额外调整即可保证装配同轴度，降低现场装配的对位难度。从安装边界与尺寸适配来看，该构件整体为薄型盘类结构，轴向厚度较小，不会占用过多的设备轴向安装空间，适配轴向尺寸紧凑的动力设备布局；外圈最大轮廓尺寸与设备主壳体的端部安装面尺寸完全匹配，安装孔位的孔距与壳体上的螺纹孔位一一对应，可直接采用标准螺栓完成紧固装配；中心轴承位的内径尺寸适配常规标准系列深沟球轴承的外圈尺寸，无需额外定制非标轴承即可完成装配，降低设备的后期维护配件成本；构件所有棱角位置均做了圆角过渡处理，既避免了加工与装配过程中的锐边划伤风险，也能降低应力集中系数，提升零件的长期抗疲劳载荷能力，适配设备长期连续运转的使用需求。
