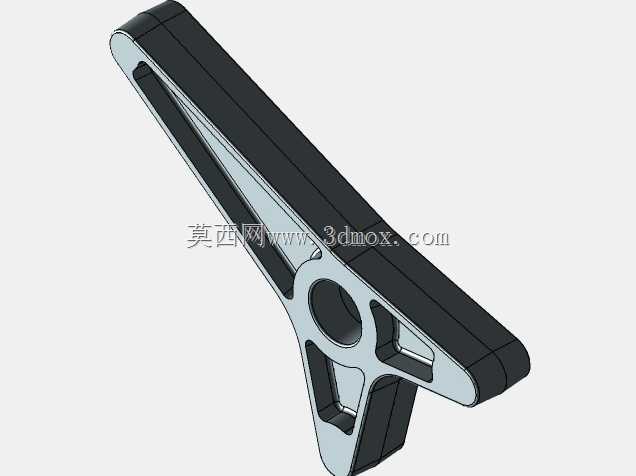

镂空式三角连接角钢支撑构件

该三角结构角钢支撑构件，主要应用于各类轻载设备机架、工装夹具、小型输送线侧部支撑、民用五金置物架的节点连接场景，可在两个呈固定夹角的型材杆件之间承担斜向支撑、载荷分散的作用，避免连接节点处因长期受交变应力出现形变、松脱问题。从实际使用功能来看，该构件替代了传统等边角钢切割焊接的加工方式，一体化成型的结构无需二次焊接拼合，安装时可通过中部预留的铰接孔位与配套销轴、螺栓配合，实现支撑角度的微调适配，同时构件两端的贴合面做了平整铣削处理，能与被连接的型材表面完全贴合，不会出现安装间隙导致的受力偏移。在设计思路上，该构件打破了传统实心角钢耗材多、自重偏大的局限，采用了等强度拓扑优化逻辑，在非主要受力区域做了三处镂空开槽处理，在保证整体抗弯、抗扭强度不低于同规格实心角钢的前提下，有效降低了构件自身重量，减少了原材料消耗；构件的外边缘全部做了圆角过渡处理，既避免了锐边在安装、使用过程中划伤操作人员，也能减少应力集中点，提升构件的疲劳使用寿命。从外形尺寸与安装边界来看，该构件整体呈狭长三角形态，长臂段长度适配常规40系列工业铝型材、3号热轧角钢的连接跨度，中部铰接孔的孔径匹配标准M8、M10连接螺栓的安装尺寸，构件整体厚度控制在适配常规型材槽宽的范围内，安装时无需对配套型材做额外的扩孔、铣削加工，可直接搭配标准紧固件完成装配；构件长臂外侧的加厚凸边，可在支撑受力时承担主要的压应力，内侧的三角加强筋结构则可抵消斜向载荷带来的侧向分力，即使在长期受振的设备场景下，也能保持稳定的支撑性能，不会出现连接松动、构件弯折的问题。
