Arduino项目用手持逻辑探测装置外壳结构

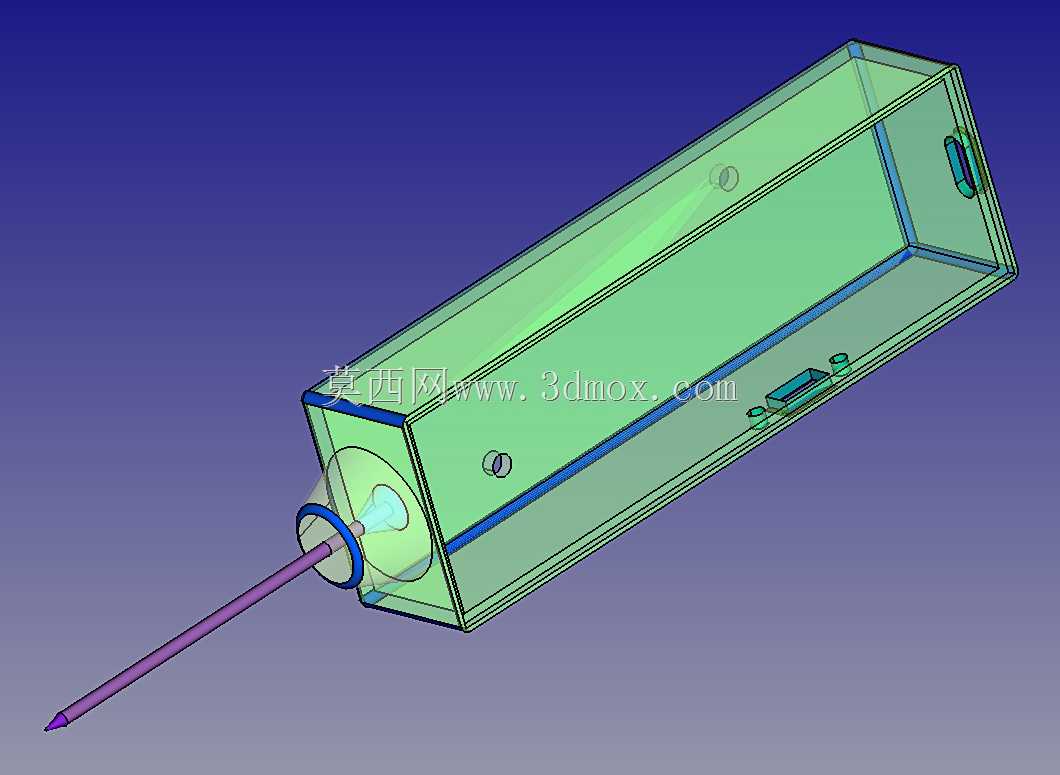

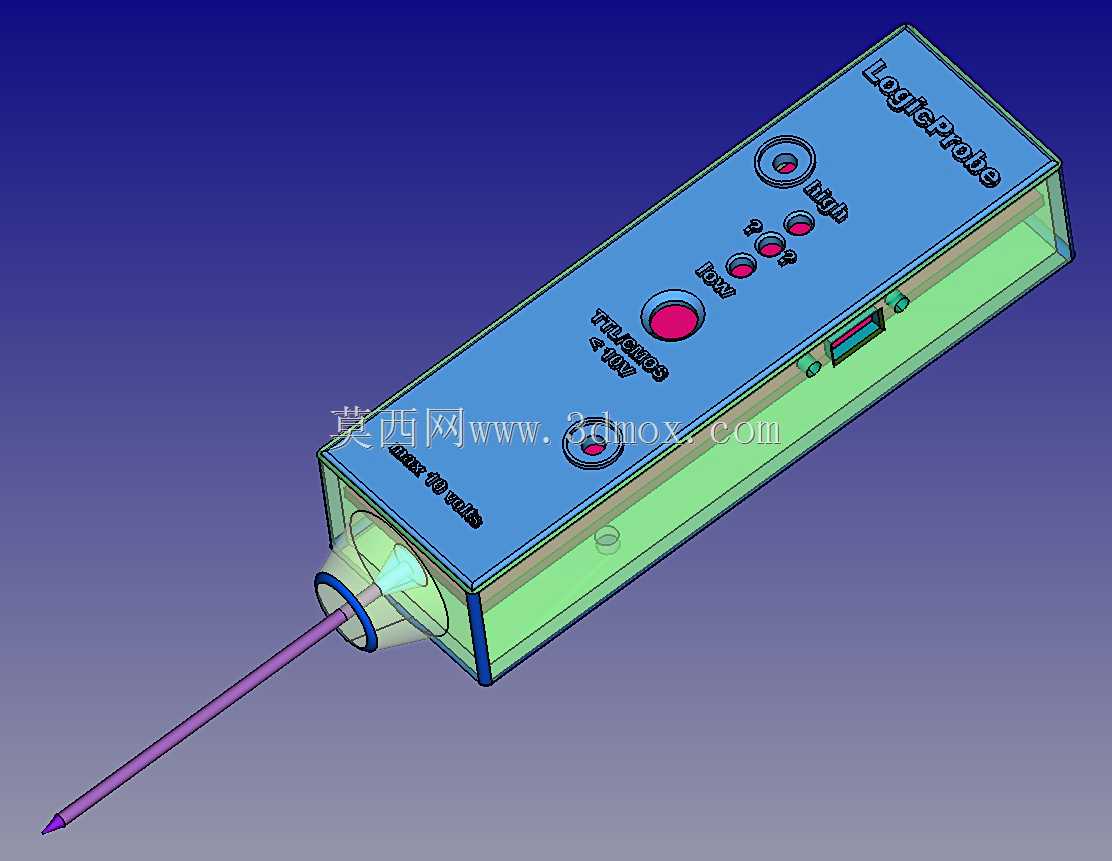

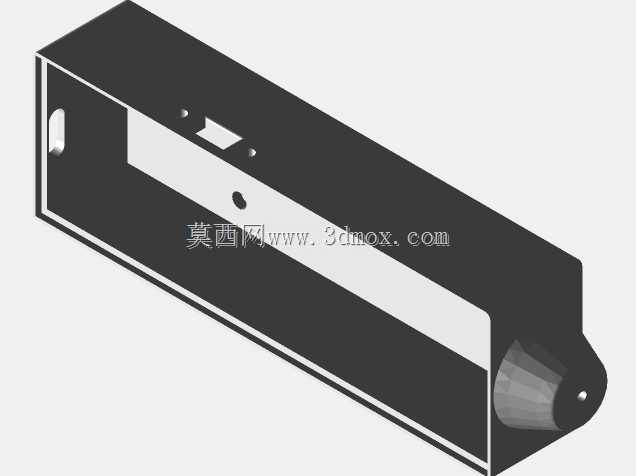

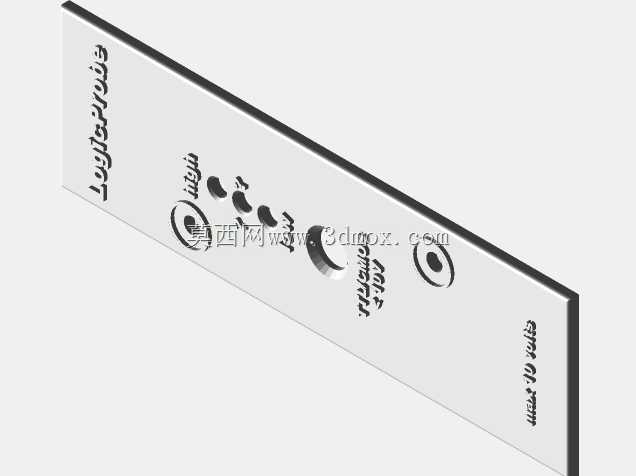

这款手持逻辑探测装置主要面向电子电路调试、嵌入式开发、Arduino开源项目制作场景，是电子工程师、硬件爱好者开展数字电路电平检测工作的便携辅助工具，能够帮助使用者快速判断数字电路点位的高低电平状态，排查电路通断、信号输出异常等常见问题，替代传统万用表在快速电平筛查场景下的操作，大幅提升电路调试的效率。装置整体采用长条形手持化外形设计，整体轮廓贴合单手握持的人体工学弧度，主体外壳为分体扣合式结构，上下壳体通过侧边的定位卡扣与预留的螺丝孔位实现紧固，无需额外粘接即可保证壳体拼合的密封性与结构强度，外壳边缘做了小圆角过渡处理，避免长时间握持产生硌手感，前端探出的探测笔杆做了锥形收窄设计，能够精准触碰到电路板上密集排布的引脚焊点，不会误触相邻点位造成检测短路。装置顶面的操作交互区域做了功能分区布局，最靠近前端的位置设置了状态指示灯组，分别对应高电平、低电平、悬空状态的灯光提示，不同状态采用差异化的灯色区分，使用者无需凑近查看标识即可快速识别检测结果；指示灯组后侧设置了功能切换按键，可切换检测量程与触发模式，适配不同工作电压的数字电路检测需求；靠近尾端的位置设置了电源开关与供电接口，可通过常规直流供电接口为内部检测电路供电，壳体内部预留了规整的电路板安装槽与电池仓空间，安装槽周边设置了定位柱，可直接固定定制的检测电路板，无需额外设计固定支架，内部走线空间做了避让处理，避免组装时线材被壳体挤压破损。从安装边界来看，装置整体长度适配单手握持的尺寸范围，宽度控制在成年手掌可轻松环握的区间，厚度避开了内部元器件的最高凸起高度，前端探测笔的伸出长度做了合理设定，既保证检测时手部与电路板有足够安全距离，也不会因为过长导致探测时笔尖晃动影响检测精度；壳体侧面预留了挂绳孔位，可搭配腕带使用避免高空作业时设备滑落，外壳的壁厚做了均匀化设计，既保证手持时的结构强度，跌落时不会轻易开裂，也不会因为壁厚过大导致整体重量超标，长时间手持检测不会产生明显的手部疲劳。这款结构设计充分考虑了电子检测场景的实际使用需求，从操作便捷性、组装便利性、使用耐用性多个维度做了优化，能够直接适配开源逻辑探测电路的安装使用，无需对结构做大幅修改即可投入实物制作。
